我在云上排查过的每一次故障，追根溯源最后都指向了网络。要么是 CIDR 规划没做好，半年后 IP 不够用了；要么是路由缺失，流量在层级间静默丢弃；要么是安全组配置极端——要么对 0.0.0.0/0 开放了 22 端口（哈喽，黑客朋友），要么锁得太死导致健康检查失败，负载均衡不停剔除健康实例。网络层是所有部署的前提，必须最先规划和落地；但一旦需要调整，补救成本极高——修改 VPC 的 CIDR 段意味着要重建其下的所有资源。
第一篇
我们梳理了阿里云生态，第二篇

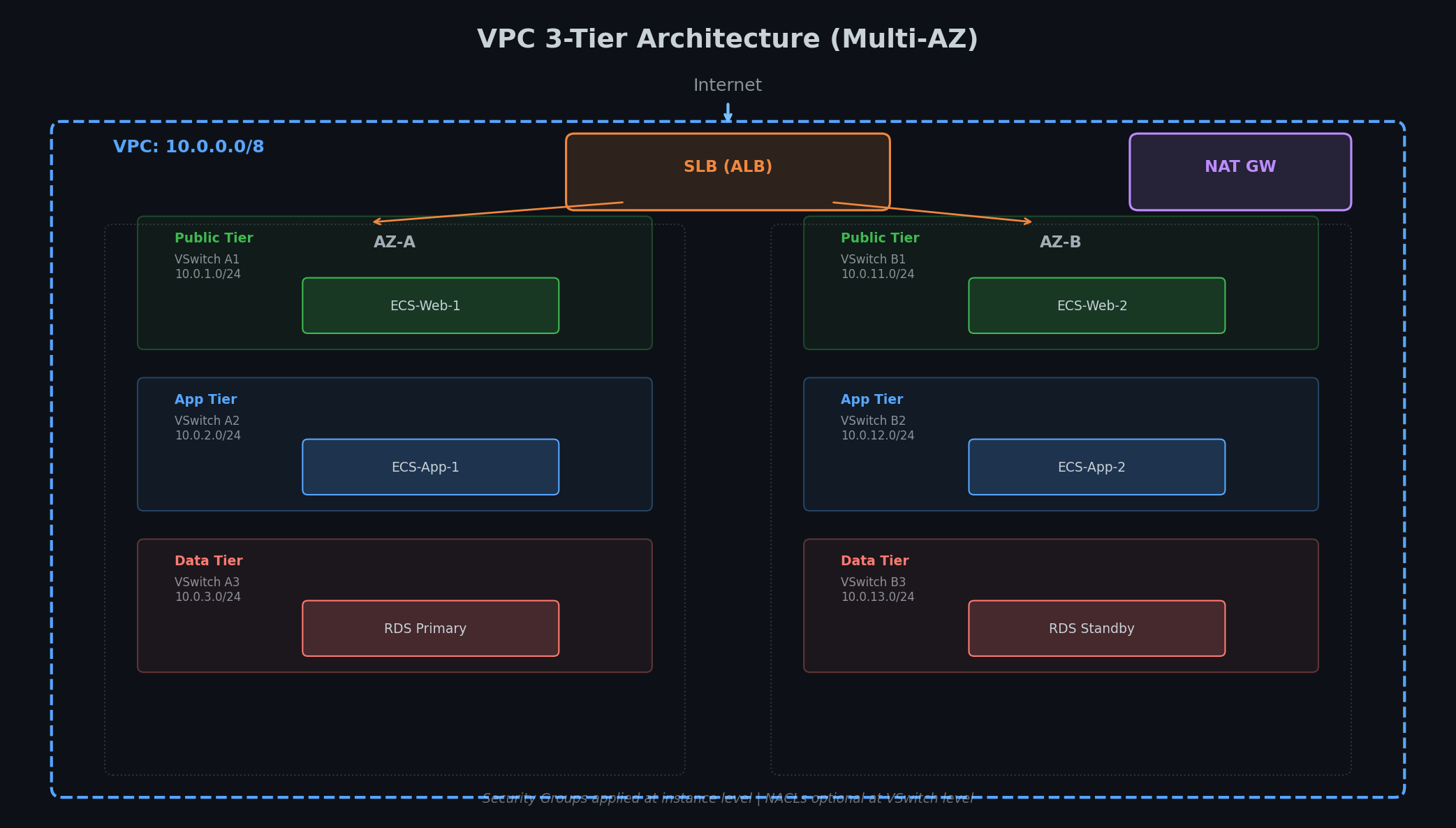

学会了启动 ECS 实例——但 ECS 不能裸跑在公网上。本文带你搭建一个生产级多可用区网络：层级隔离的子网、边界清晰的安全组、通过 NAT 网关访问外网的私有子网、SLB 负载均衡公网流量。如果想直接用 Terraform 一键拉起这套网络，参考 Terraform 实战（三）：VPC 与安全基线
。
什么是 VPC？# 虚拟私有云（VPC）是你在阿里云上独占的网络段，可以理解为一个纯软件定义的私有数据中心网络。你可以指定 IP 地址段、划分子网、配置防火墙规则，并控制哪些实例可访问互联网或仅限内网通信。默认情况下，所有入站和出站流量都被拒绝，只有显式允许的流量才能通过。
如果你熟悉 AWS，阿里云 VPC 的心智模型与其基本一致，功能完全等价，只是术语有所不同。
Alibaba Cloud AWS What it does VPC VPC 最高级别的隔离网络 VSwitch Subnet 绑定到一个可用区的子网 Route Table Route Table 用于流量导向的路由规则 Security Group Security Group 有状态的实例级防火墙 Network ACL Network ACL 无状态的子网级防火墙 EIP Elastic IP 静态公网 IP 地址 NAT Gateway NAT Gateway 私有子网的互联网访问 SLB (CLB/ALB/NLB) ELB (CLB/ALB/NLB) 负载均衡
在 VPC 出现之前，阿里云有个“经典网络”，区域内所有实例共享一个扁平网络。经典网络已被弃用，新账号无法创建；如果在旧文档里看到，直接忽略。现在所有业务都跑在 VPC 里。
你需要配置的核心组件包括：
VPC —— 容器。每个区域一个 VPC（你可以建多个）。由 CIDR 块定义。VSwitch —— VPC 内的子网，绑定到一个可用区。实例实际就住在这里。Route Table —— 控制流量去向。每个 VPC 都有系统路由表，也可以创建自定义的。Security Group —— 绑定在实例上的有状态防火墙。规则允许流量；任何未显式允许的入站流量都会被拒绝。Network ACL —— VSwitch 级别的无状态防火墙，可选。大多数架构会跳过这个，直接用安全组。一个 VPC 不能跨区域。如果需要跨区域连通，就得用云企业网（CEN），本文后面会讲。
CIDR 规划：从第一天起就做好# CIDR（无类别域间路由）用于定义 VPC 的 IP 地址空间。如果这一步规划失误，将不得不重建整个 VPC 并迁移所有资源。
记法逻辑是这样：10.0.0.0/16 意味着“从 10.0.0.0 到 10.0.255.255 的所有 IP”。斜杠后面的数字是前缀长度——有多少位是固定的。剩下的位归你分配。
CIDR 前缀位 可用 IP 典型用途 /8 8 16,777,216 Enterprise-wide (10.0.0.0/8) /16 16 65,536 One VPC /20 20 4,096 Large subnet /24 24 256 (254 usable) Standard subnet /28 28 16 (14 usable) Tiny subnet (NAT, bastion)
阿里云 VPC 支持使用私有范围 10.0.0.0/8、172.16.0.0/12 或 192.168.0.0/16 内的 /8 到 /24 CIDR 块。VSwitch 支持的最小网段为 /29（共 8 个 IP 地址，其中 6 个可用——阿里云为每个 VSwitch 保留首两个和末一个地址）。
黄金法则是按当前需求的 10 倍规划 。例如，如果需要 50 个 IP，分配一个 /24（254 个可用）；如果需要 500 个 IP，分配一个 /20（4,094 个可用）。子网创建后不能调整大小，需新建 VSwitch 并迁移实例。

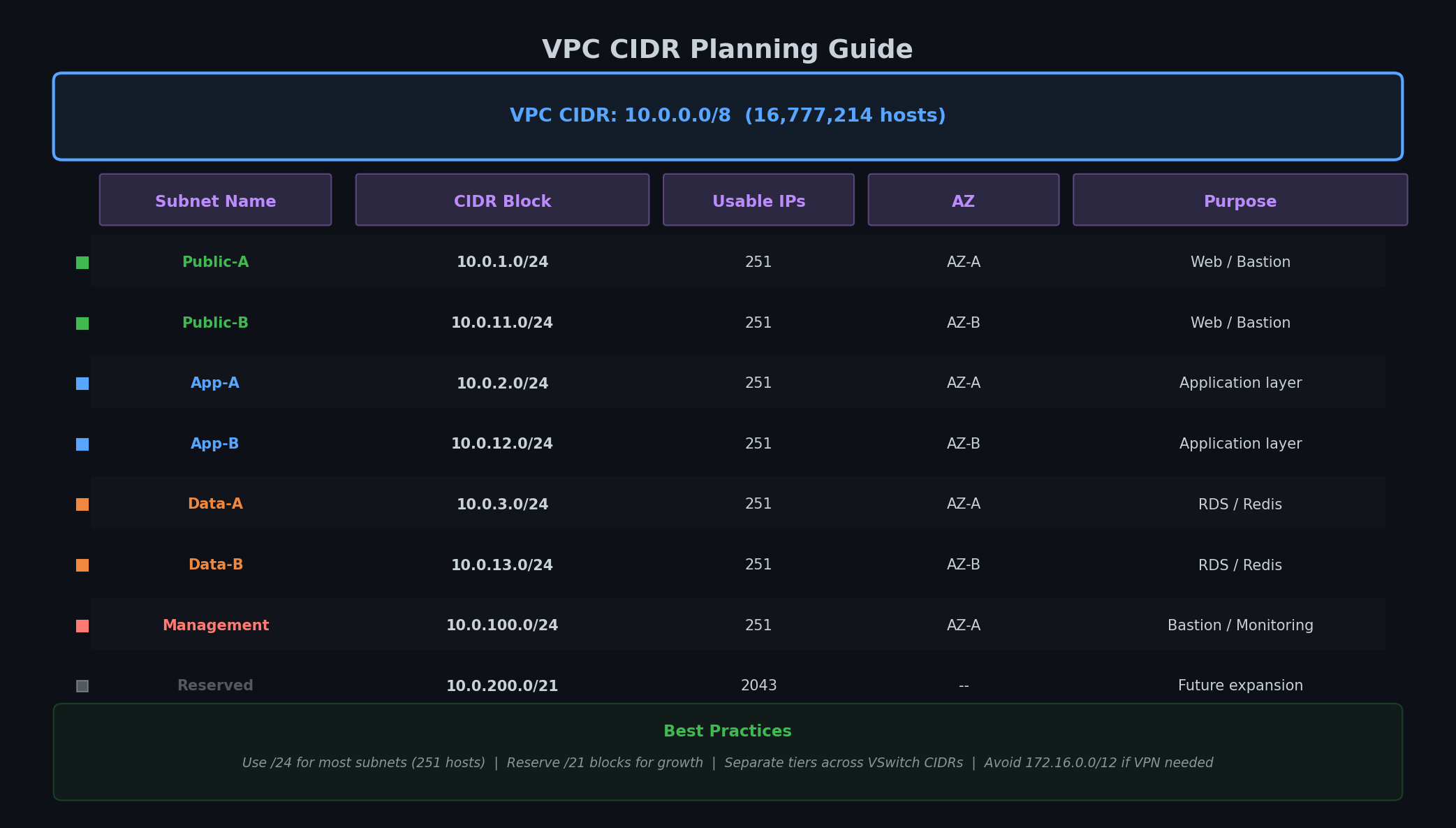

这是我针对 2 个可用区 3 层架构的标准规划表：
层级 AZ-A 子网 AZ-A CIDR AZ-B 子网 AZ-B CIDR 每个子网可用 IP 数 公网 (web/ALB) vsw-public-a 10.0.1.0/24 vsw-public-b 10.0.2.0/24 251 Private App vsw-app-a 10.0.10.0/24 vsw-app-b 10.0.11.0/24 251 Private Data vsw-data-a 10.0.20.0/24 vsw-data-b 10.0.21.0/24 251
VPC 本身用 10.0.0.0/16，给我们 65,534 个可用 IP，以后加子网也不怕地址空间不够。我故意在层级范围之间留了空隙（1.x, 10.x, 20.x），这样当你迟早要添加第四层——比如 10.0.30.0/24 的缓存层——它能干净地插进去，不用重新编号。
Note: 如果你的 VPC 将来需要彼此对等（通过 CEN 或 VPN），它们的 CIDR 块不能重叠。规划一个方案，比如 VPC-prod = 10.0.0.0/16, VPC-staging = 10.1.0.0/16, VPC-dev = 10.2.0.0/16。

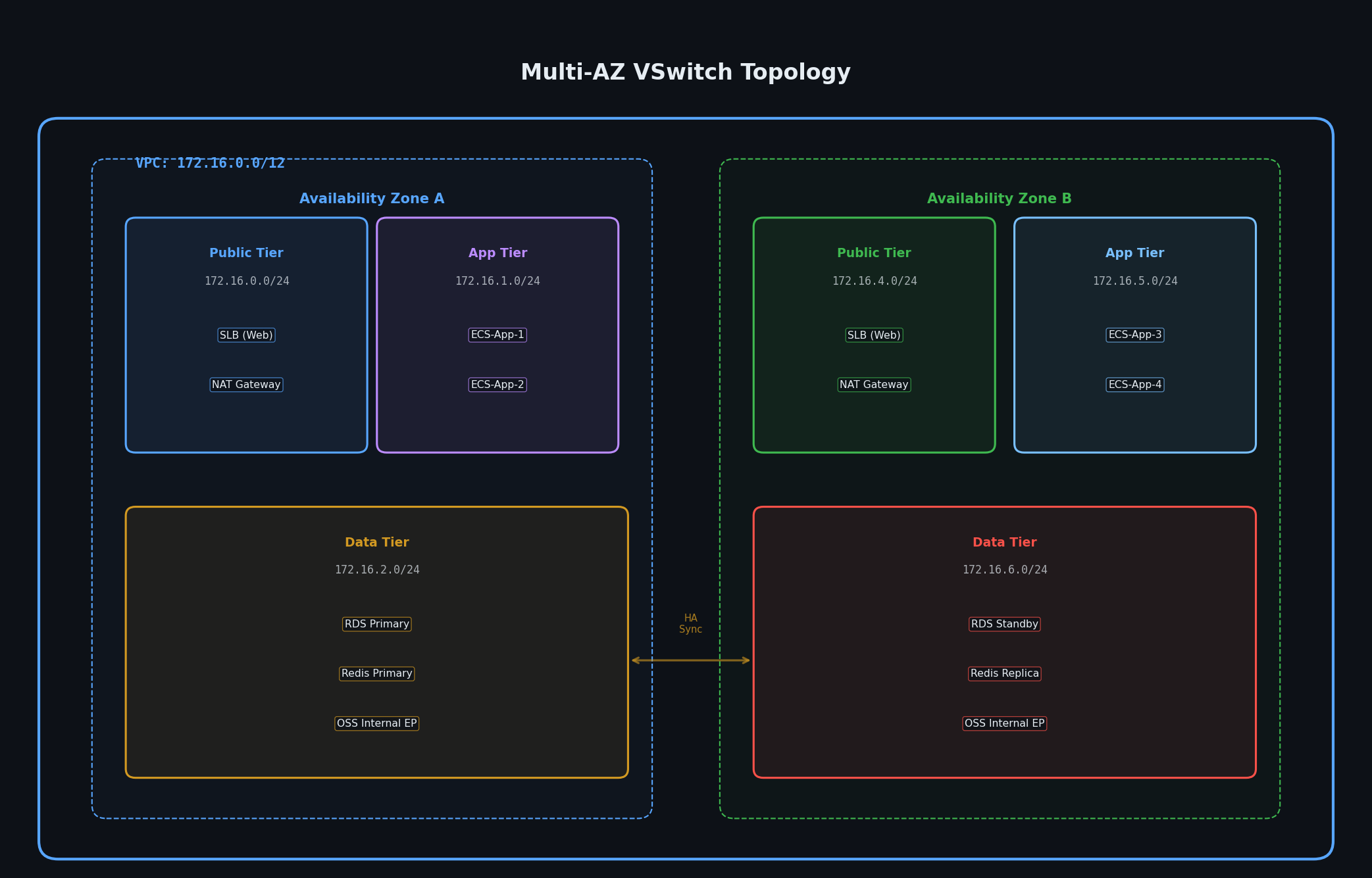

VSwitch：跨可用区的子网# VSwitch 即子网，每个 VSwitch 仅隶属于一个可用区，不能拉伸到多个可用区。这是设计使然：单个可用区发生故障时，仅影响该可用区内的 VSwitch 所承载的实例，不会波及其他可用区。
典型模式是：每一层、每一个可用区各部署一个 VSwitch。2 个可用区 3 层架构需要 6 个 VSwitch，3 个可用区则需要 9 个。单个应用通常不需要超过 3 个可用区。
首先创建 VPC：
1
2
3
4
5
aliyun vpc CreateVpc \
\
\
\
"Production VPC for 3-tier web application"
记下响应中的 VpcId。然后为每个层级和可用区创建 VSwitch：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
# Public tier - AZ A
aliyun vpc CreateVSwitch \
\
\
\
\
"Public subnet in AZ-A for ALB and bastion"
# Public tier - AZ B
aliyun vpc CreateVSwitch \
\
\
\
\
"Public subnet in AZ-B for ALB and bastion"
# App tier - AZ A
aliyun vpc CreateVSwitch \
\
\
\
\
"Private app subnet in AZ-A"
# App tier - AZ B
aliyun vpc CreateVSwitch \
\
\
\
\
"Private app subnet in AZ-B"
# Data tier - AZ A
aliyun vpc CreateVSwitch \
\
\
\
\
"Private data subnet in AZ-A for RDS/Redis"
# Data tier - AZ B
aliyun vpc CreateVSwitch \
\
\
\
\
"Private data subnet in AZ-B for RDS/Redis"
你可以验证布局：
1
2
3
aliyun vpc DescribeVSwitches \
\
cols = VSwitchId,VSwitchName,ZoneId,CidrBlock,AvailableIpAddressCount
需注意以下几点：
ZoneId 必须匹配你区域里的真实可用区。运行 aliyun ecs DescribeZones --RegionId cn-hangzhou 列出可用区。并非所有实例类型在所有可用区均有供应。定可用区布局前先查一下。 你可以随时给现有 VPC 添加 VSwitch，只要 CIDR 不和现有 VSwitch 重叠。这也是 CIDR 规划时预留地址间隙的关键原因。 路由表# 每个 VPC 自带一个系统路由表，删不掉。里面有一条你关心的条目：本地路由，自动启用 VPC 内所有 VSwitch 互相通信。这是隐式的——控制台里你看不到，但 10.0.1.0/24 和 10.0.20.0/24 之间的流量就是能通。

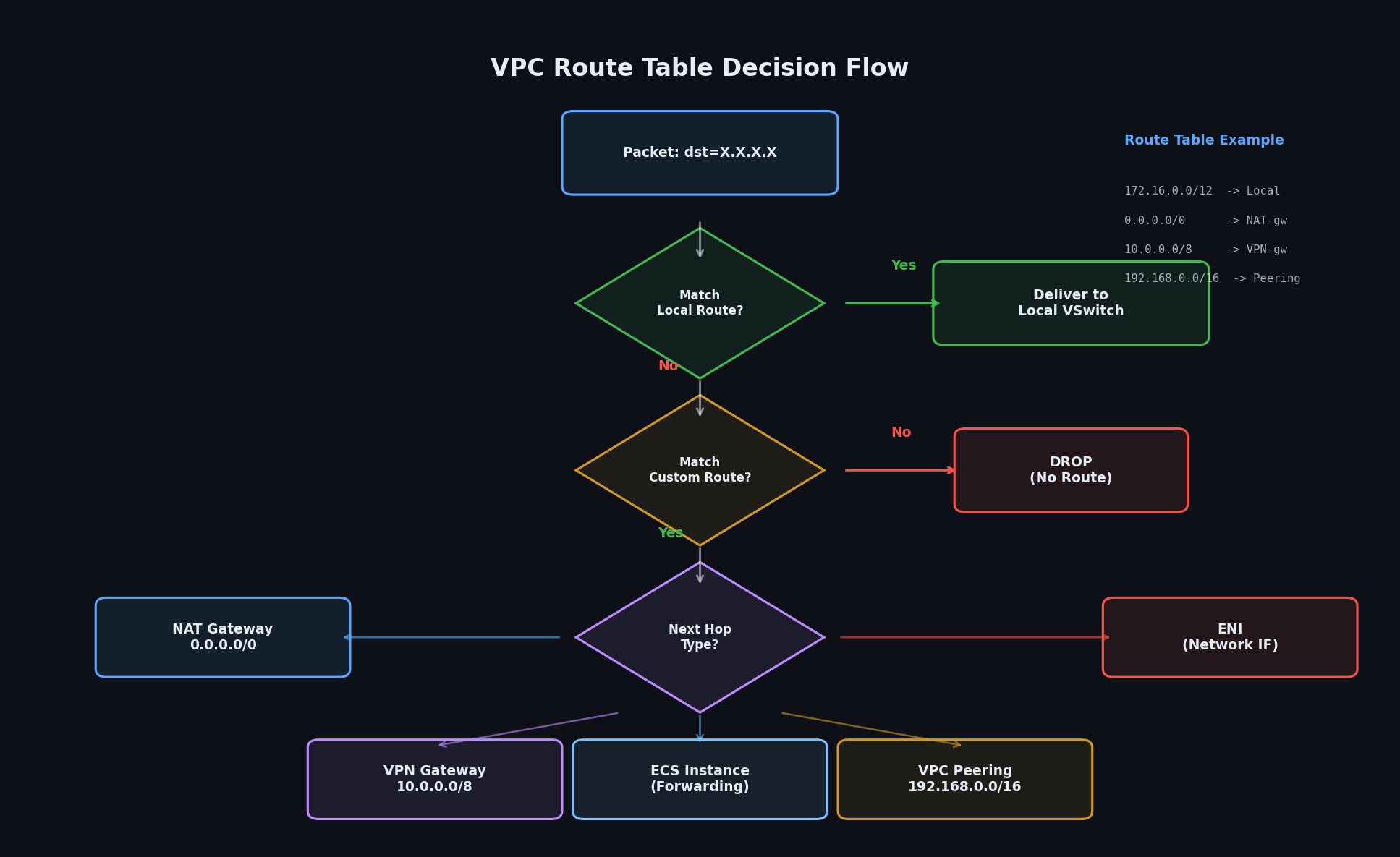

系统路由表也处理默认路由（0.0.0.0/0），起初它哪儿也不通。要给实例互联网访问权，你得把这条默认路由指向 NAT 网关或者面向互联网的路由器。
大多数配置系统路由表就够了。当你需要不同 VSwitch 有不同的路由行为时，才创建自定义路由表——比如，公共 VSwitch 应该把 0.0.0.0/0 路由到互联网网关，但私有 VSwitch 应该路由到 NAT 网关：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
# Create a custom route table
aliyun vpc CreateRouteTable \
\
\
"Route table for private subnets via NAT"
# Add a default route pointing to NAT Gateway
aliyun vpc CreateRouteEntry \
\
\
\
# Associate with private VSwitches
aliyun vpc AssociateRouteTable \
\
当 VSwitch 关联到自定义路由表时，该表优先级高于系统路由表。本地路由（VPC 内流量）始终继承，无法覆盖。
需特别注意一个路由匹配机制：阿里云采用最长前缀匹配原则。10.0.10.0/24 的路由比 10.0.0.0/16 更具体，10.0.0.0/16 又比 0.0.0.0/0 更具体。流量总是走最具体的匹配路由。
安全组深度解析# 安全组配置常见两种偏差：一是过度宽松（如全端口开放），二是过度复杂（规则数百条，难以维护）。最佳实践其实是：只建少量安全组，名字要起得望文生义。
安全组是作用于 ECS 实例的有状态防火墙。所谓“有状态”，是指当某条入站规则允许流量（例如 80 端口的 HTTP 请求）进入后，其对应的响应流量（如 TCP ACK 或 HTTP 响应）将自动被允许出站，无需单独配置返回路径。
默认行为是这样的：
入站（Inbound） ：拒绝所有（除非你加规则，否则谁也连不上你的实例）出站（Outbound） ：允许所有（你的实例可以访问任何地方，只要路由允许，包括互联网）该默认配置便于快速上手，但在生产环境中，出站流量完全放行存在安全风险。实例一旦被攻破，unrestricted outbound 会让它轻易窃取数据或者加入僵尸网络。
规则构成# 每条规则包含以下要素：
方向 ：入站或出站协议 ：TCP、UDP、ICMP、GRE 或 All端口范围 ：比如 80/80（单端口）、1/65535（全端口）、443/443源/目的 ：CIDR 块（0.0.0.0/0）或者另一个安全组 ID优先级 ：1（最高）到 100（最低）。数字越小优先级越高。动作 ：允许或丢弃该优先级机制十分灵活：你可在优先级 100 设置一条宽泛的“拒绝所有”规则，再在更高优先级（如 1）添加精确的允许规则。阿里云会按优先级从高到低（1 到 100）评估规则，命中第一条就停止。
企业型 vs 基础型安全组# 阿里云提供两种类型：
特性 基础安全组 (Basic) 企业安全组 (Enterprise) 最大规则数 200 200 最大实例数 2,000 65,535 允许引用其他安全组 是 否 成员间默认入站 可配置 隔离 性能 标准 更高吞吐量
大多数场景下，基础安全组是更好的选择，因为它支持安全组互引。企业安全组适合大规模部署（成千上万个实例），当你需要更高网络吞吐量且愿意只用 CIDR 规则时才考虑它。
三组模式# 我自己所有三层架构应用都用这套模式：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
# Create security groups
aliyun ecs CreateSecurityGroup \
\
\
"Web tier: ALB and public-facing instances"
aliyun ecs CreateSecurityGroup \
\
\
"App tier: backend services"
aliyun ecs CreateSecurityGroup \
\
\
"Data tier: RDS, Redis, Elasticsearch"
接下来加规则。Web 层接受来自任意地方的 HTTP/HTTPS，以及来自堡垒机 CIDR 的 SSH：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
# Web tier: allow HTTP from anywhere
aliyun ecs AuthorizeSecurityGroup \
\
\
\
\
1 \
"HTTP from internet"
# Web tier: allow HTTPS from anywhere
aliyun ecs AuthorizeSecurityGroup \
\
\
\
\
1 \
"HTTPS from internet"
# Web tier: SSH from bastion only
aliyun ecs AuthorizeSecurityGroup \
\
\
\
\
1 \
"SSH from bastion subnet only"
App 层只接受来自 Web 安全组的流量：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
# App tier: accept traffic from web tier on port 8080
aliyun ecs AuthorizeSecurityGroup \
\
\
\
\
1 \
"App port from web tier SG"
# App tier: accept health checks from web tier
aliyun ecs AuthorizeSecurityGroup \
\
\
\
\
1 \
"Health check port from web tier SG"
数据层只接受来自 App 层的连接：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
# Data tier: MySQL from app tier
aliyun ecs AuthorizeSecurityGroup \
\
\
\
\
1 \
"MySQL from app tier SG"
# Data tier: Redis from app tier
aliyun ecs AuthorizeSecurityGroup \
\
\
\
\
1 \
"Redis from app tier SG"
这就形成了一条干净的链条：internet → web-sg → app-sg → data-sg。任何一层都无法被非相邻层直接访问。就算 Web 服务器被攻破，攻击者也无法直接查询数据库。
完整的规则集如下表：
安全组 方向 协议 端口 源/目标 优先级 描述 prod-web-sg Inbound TCP 80 0.0.0.0/0 1 HTTP prod-web-sg Inbound TCP 443 0.0.0.0/0 1 HTTPS prod-web-sg 入站 TCP 22 10.0.1.0/24 1 从堡垒机 SSH 访问 prod-app-sg 入站 TCP 8080 sg-web-xxx 1 从 web 的应用流量 prod-app-sg 入站 TCP 8081 sg-web-xxx 1 健康检查 prod-data-sg 入站 TCP 3306 sg-app-xxx 1 从应用访问 MySQL prod-data-sg 入站 TCP 6379 sg-app-xxx 1 从应用访问 Redis
弹性公网 IP (EIP)# EIP 是一个你独立拥有的静态公网 IP，不绑定在任何实例上。你可以分配它，绑定到 ECS 实例或 NAT 网关，解绑，再绑定到别处。直到你释放它，这个 IP 才归别人。
什么时候用 EIP：
堡垒机 / 跳板机 ：需要固定公网 IP 以便 SSH 访问小型部署 （1-2 台实例）：上负载均衡有点杀鸡用牛刀NAT 网关 ：需要 EIP 才能访问互联网需要稳定 IP 的服务 ：方便合作伙伴做白名单什么时候别用 EIP：
承载真实流量的 Web 应用 ：用 SLB 代替（它能处理故障转移）每台实例都绑 ：如果你要给 10 台实例绑 EIP，说明你需要负载均衡计费模式有两种：
计费模式 工作原理 适用场景 按流量计费 (Pay-By-Traffic) 按传输 GB 数付费 波动负载，开发/测试 按带宽计费 (Pay-By-Bandwidth) 按预留 Mbps 付费 稳定、可预测的流量
起步阶段选按流量计费几乎没错。用多少付多少，outbound 每 GB 大概 0.12 美元，直到你遇到持续高带宽之前，这个价格都很合理。
创建并绑定 EIP：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
# Allocate an EIP
aliyun vpc AllocateEipAddress \
\
100 \
\
\
# Bind to an ECS instance
aliyun vpc AssociateEipAddress \
\
\
# Later, unbind it
aliyun vpc UnassociateEipAddress \
\
\
这里有个坑：一台 ECS 实例通过主 ENI（弹性网卡）一次只能绑定一个 EIP。如果你需要一台实例多个公网 IP，得创建辅助 ENI 并把 EIP 绑上去。但如果你真需要多个公网 IP，大概率你应该用 SLB 而不是折腾这个。

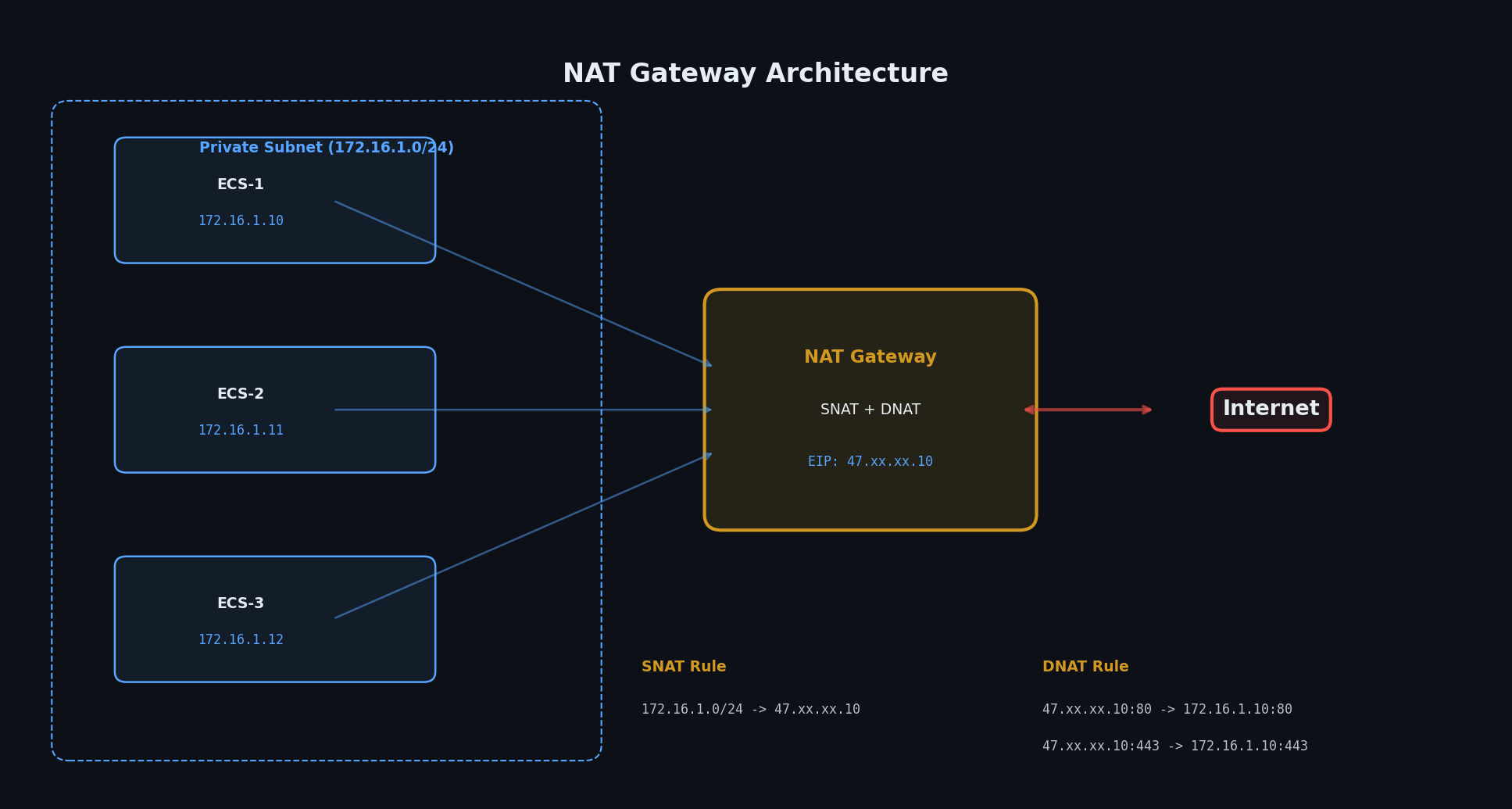

NAT 网关：私有子网的出口# 私有子网里的实例（比如我们规划里的 App 层和数据层）没有公网 IP，默认上不了网。但它们往往需要上网——拉 Docker 镜像、调用外部 API、下载安全补丁。NAT 网关就是解决这个问题的。
NAT 网关部署在公共子网，提供两个功能：
SNAT (Source NAT) —— 出站。私有实例把流量发给 NAT 网关，网关把源 IP 换成自己的 EIP 再转发到互联网。响应回到 NAT 网关，再路由回发起请求的私有实例。私有实例始终不需要公网 IP。
DNAT (Destination NAT) —— 入站。把 NAT 网关 EIP 上的特定端口映射到特定私有实例和端口。发往 EIP:8080 的流量会被转发到 10.0.10.5:8080。这对那些需要从互联网访问但不值得上 SLB 的一次性服务很有用。
怎么选：
需求 解决方案 私有实例需要访问互联网（拉更新、调 API） 通过 NAT 网关做 SNAT 某个特定服务需要从外部访问 DNAT 或 EIP 多个实例提供相同服务且需要被访问 SLB（别用 NAT） 单台开发/测试实例需要公网 IP 直接绑 EIP
创建 NAT 网关：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
# Create an Enhanced NAT Gateway
aliyun vpc CreateNatGateway \
\
\
\
\
\
\
"NAT for private subnet outbound access"
# Allocate an EIP for the NAT Gateway
aliyun vpc AllocateEipAddress \
\
200 \
# Bind EIP to NAT Gateway
aliyun vpc AssociateEipAddress \
\
\
现在创建 SNAT 条目，让私有子网能上网：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
# SNAT for app tier AZ-A
aliyun vpc CreateSnatEntry \
\
\
\
"app-a-outbound"
# SNAT for app tier AZ-B
aliyun vpc CreateSnatEntry \
\
\
\
"app-b-outbound"
# SNAT for data tier AZ-A (for package updates)
aliyun vpc CreateSnatEntry \
\
\
\
"data-a-outbound"
# SNAT for data tier AZ-B
aliyun vpc CreateSnatEntry \
\
\
\
"data-b-outbound"
SnatIp 就是你绑给 NAT 网关的那个 EIP 地址。这些 VSwitch 的所有出站流量看起来都来自这个 IP。这对白名单很有用——如果外部 API 要求 whitelist 你的 IP，直接给 NAT 的 EIP 就行。
务必使用 Enhanced NAT 类型。“Normal” 类型是旧版，吞吐量低，不支持多 EIP SNAT，也无法集成新服务。Enhanced NAT 按 LCU (Logical Connection Unit) 计费，随实际用量弹性伸缩。
SLB：服务器负载均衡器# Server Load Balancer 就是把流量分摊到多台后端实例上。任何想要高可用的服务，它都是必经之门。有了它，你才算从“我有两台服务器”进化到了“我有生产环境部署”。

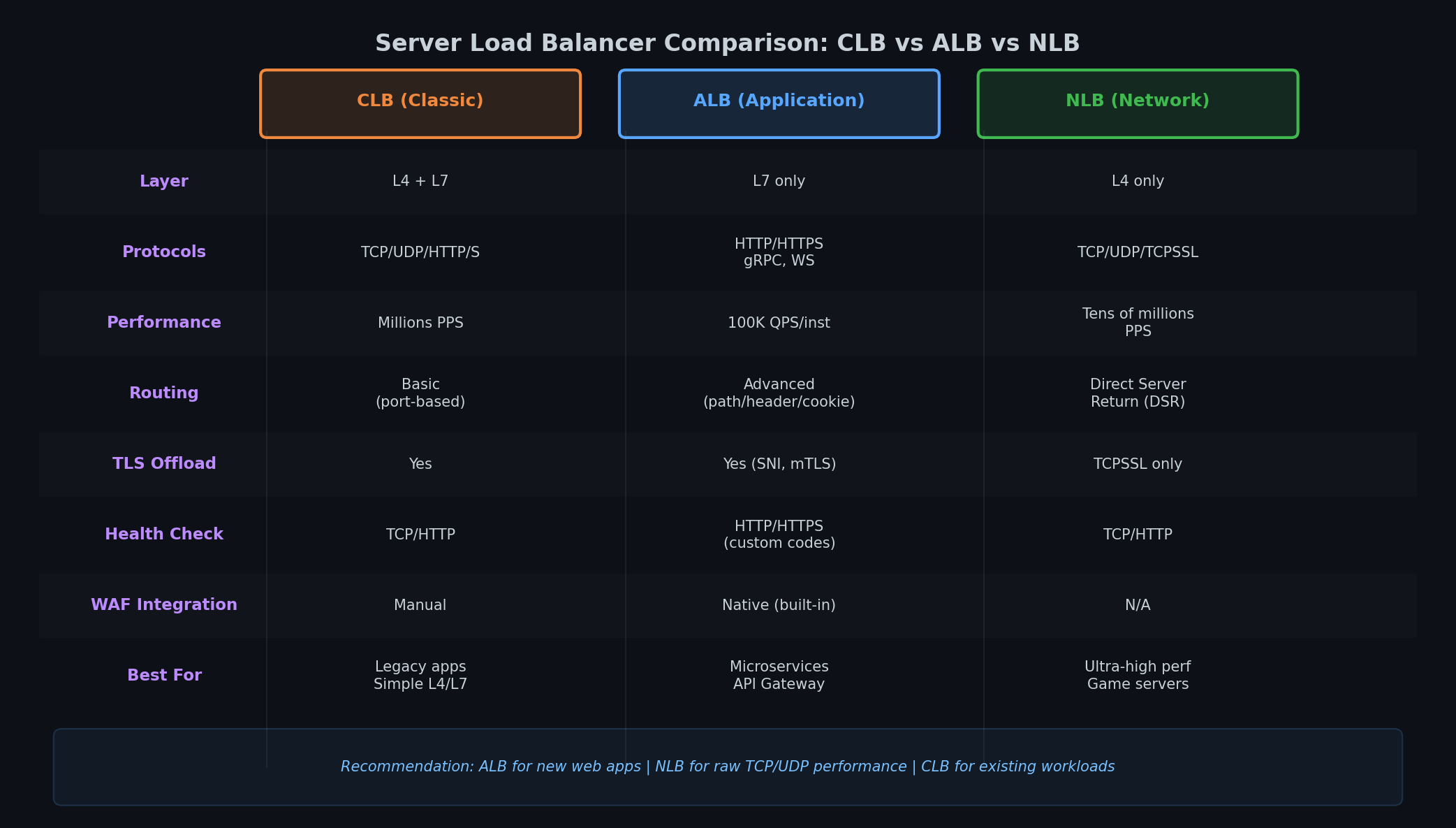

阿里云有三个 SLB 产品，名字一开始容易让人晕：
产品 全称 层级 协议 适用场景 CLB Classic Load Balancer 4 和 7 TCP/UDP/HTTP/HTTPS 旧版架构，仍广泛使用 ALB Application Load Balancer 7 HTTP/HTTPS/gRPC 现代 Web 应用，基于内容路由 NLB Network Load Balancer 4 TCP/UDP/TLS 高性能 TCP，游戏，IoT
CLB 是元老级的产品。四层（TCP/UDP 转发）和七层（HTTP/HTTPS 带 host/path 路由）都能做。久经沙场，大多数场景都能扛。如果文档或教程里只提“SLB”没加限定词，指的就是 CLB。
ALB 是现代化的七层方案。支持基于内容的路由（比如 /api/* 走一组后端，/static/* 走另一组），支持 gRPC、WebSocket，跟 WAF 和 DCDN 集成得也更好。新的 HTTP/HTTPS 负载，选 ALB 准没错。
NLB 专攻纯 TCP/UDP。它不终止连接，直接透传数据包，保留客户端源 IP。数据库代理、游戏服务器，或者任何需要在四层实现最大吞吐、最低延迟的场景，都用它。
典型的 Web 应用，直接上 ALB：
1
2
3
4
5
6
7
8
9
10
11
# Create an ALB instance
aliyun alb CreateLoadBalancer \
\
\
\
\
'{"PayType":"PostPay"}' \
'[
{"ZoneId":"cn-hangzhou-h","VSwitchId":"vsw-public-a-xxxxxxxxx"},
{"ZoneId":"cn-hangzhou-i","VSwitchId":"vsw-public-b-xxxxxxxxx"}
]'
这个 ALB 实例跨了两个可用区（AZ）。就算一个区挂了，另一个区的 ALB 还能继续扛流量。这就是多可用区部署的意义——ALB 必须至少感知两个可用区，才能提供这种保障。
接下来建服务器组，把后端实例加进去：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
# Create a server group
aliyun alb CreateServerGroup \
\
\
\
\
'{
"HealthCheckEnabled": true,
"HealthCheckProtocol": "HTTP",
"HealthCheckPath": "/health",
"HealthCheckCodes": ["http_2xx"],
"HealthCheckInterval": 5,
"HealthyThreshold": 3,
"UnhealthyThreshold": 3,
"HealthCheckTimeout": 3
}'
# Add backend servers
aliyun alb AddServersToServerGroup \
\
'[
{"ServerId":"i-bp1aaaaaaa","ServerIp":"10.0.10.5","ServerType":"Ecs","Port":8080,"Weight":100},
{"ServerId":"i-bp1bbbbbbb","ServerIp":"10.0.11.5","ServerType":"Ecs","Port":8080,"Weight":100}
]'
Scheduler 字段决定流量怎么分：
Wrr (Weighted Round Robin) —— 按权重轮询。权重都一样就是平均分配，大实例给高点权重。Wlc (Weighted Least Connections) —— 最少连接数加权。请求耗时波动大的场景更合适。Sch (Source-IP Hash) —— 源 IP 哈希。同一客户端 IP 永远指向同一后端。适合有状态应用，但流量倾斜时会失去负载均衡的意义。最后，创建监听：
1
2
3
4
5
6
7
8
9
10
11
# Create an HTTP listener on port 80
aliyun alb CreateListener \
\
80 \
\
'[{
"Type": "ForwardGroup",
"ForwardGroupConfig": {
"ServerGroupTuples": [{"ServerGroupId":"sgp-xxxxxxxxx"}]
}
}]'
生产环境肯定要在 443 端口配 HTTPS 监听并上传 TLS 证书，再把 80 跳转过去。不过上面这个 HTTP 监听足够用来验证流量是否通了。
健康检查比你想的更重要# 健康检查的配置得仔细琢磨。按上面的设置：
每隔 5 秒，ALB 向每个后端发 GET /health 如果后端连续 3 次返回非 2xx 状态码（UnhealthyThreshold: 3），ALB 会把它从池子里踢出去 踢出去后，必须连续 3 次返回 2xx（HealthyThreshold: 3）才能加回来 每次检查超时时间 3 秒 这意味着故障后端大概 15 秒后（3 次检查 * 5 秒间隔）被移除。恢复的后端再过 15 秒加回来。根据应用启动时间调整这些值——如果应用预热要 30 秒，就把 HealthyThreshold 调大或者间隔拉长。
应用里的 /health 端点得检查真实依赖。那种不验数据库连通性直接返回 200 OK 的健康检查没什么用。起码要确认进程活着，主数据存储可达。
CEN：跨区域网络# Cloud Enterprise Network 把不同地域的 VPC 连成一张私网。北京和新加坡的部署之间，不用走公网，CEN 提供阿里云专用的骨干链路，延迟可控，还带加密。
架构是中心辐射型（Hub-and-spoke）：
CEN Instance —— 全局容器。创建免费。Transit Router (TR) —— 地域枢纽，每个地域一个。真正路由流量的东西。收费。VPC Attachments —— 把每个 VPC 连到地域 TR 上。Inter-region connections —— 跨地域连接 TR。按带宽计费。什么时候需要 CEN：
多地域部署 —— 杭州跑应用，上海做灾备全球覆盖 —— 中国 + 东南亚 + 欧洲共享服务 —— 中央 VPC 做日志/监控，各地域 VPC 都往这发数据混合云 —— 通过 VPN 或专线连本地 IDC，再扩展到云 VPC什么时候不需要 CEN：
单地域部署（VSwitch 都在同一个 VPC 里） 同地域两个 VPC 只需开几个端口（用 VPC 对等连接更简单便宜） 两个地域之间的基础 CEN setup：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
# Create CEN instance
aliyun cbn CreateCen \
\
"Cross-region backbone"
# Create Transit Router in cn-hangzhou
aliyun cbn CreateTransitRouter \
\
\
# Attach VPC to Transit Router
aliyun cbn CreateTransitRouterVpcAttachment \
\
\
'[
{"ZoneId":"cn-hangzhou-h","VSwitchId":"vsw-xxxxxxxxx"},
{"ZoneId":"cn-hangzhou-i","VSwitchId":"vsw-yyyyyyyyy"}
]'
# Repeat for cn-shanghai region, then create inter-region connection
aliyun cbn CreateTransitRouterPeerAttachment \
\
\
\
\
\
100 \
CEN 计费主要看跨地域带宽。同地域流量经过 Transit Router 免费（或极便宜）。跨境流量（比如 cn-hangzhou 到 ap-southeast-1）比国内流量贵。预算大概按国内跨地域 0.06–0.15 USD/GB，跨境 0.08–0.20 USD/GB 估算，具体看方向。
解决方案：多可用区生产网络# 咱们把前面的碎片拼起来。这是一套能直接上生产环境的网络架构，跑在 cn-hangzhou 的两个可用区上，典型的三层 Web 应用。
目标架构长这样：
VPC: 10.0.0.0/16 6 个 VSwitch（public/app/data 分布在 2 个 AZ） 3 个安全组（web/app/data 采用链式规则） 1 个 NAT Gateway 配合 SNAT 供私有子网出网 1 个 ALB 负责 Web 层流量 步骤 1：创建 VPC# 1
2
3
4
5
6
7
8
9
10
11
12
13
VPC_ID = $( aliyun vpc CreateVpc \
\
\
\
"Production 3-tier VPC" \
cols = VpcId --rows | tail -1)
echo "VPC created: $VPC_ID "
# Wait for VPC to become available
aliyun vpc DescribeVpcs \
$VPC_ID \
cols = Status
步骤 2：创建所有 6 个 VSwitch# 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
# Public subnets
VSW_PUB_A = $( aliyun vpc CreateVSwitch \
$VPC_ID --ZoneId cn-hangzhou-h \
\
cols = VSwitchId --rows | tail -1)
VSW_PUB_B = $( aliyun vpc CreateVSwitch \
$VPC_ID --ZoneId cn-hangzhou-i \
\
cols = VSwitchId --rows | tail -1)
# App subnets
VSW_APP_A = $( aliyun vpc CreateVSwitch \
$VPC_ID --ZoneId cn-hangzhou-h \
\
cols = VSwitchId --rows | tail -1)
VSW_APP_B = $( aliyun vpc CreateVSwitch \
$VPC_ID --ZoneId cn-hangzhou-i \
\
cols = VSwitchId --rows | tail -1)
# Data subnets
VSW_DATA_A = $( aliyun vpc CreateVSwitch \
$VPC_ID --ZoneId cn-hangzhou-h \
\
cols = VSwitchId --rows | tail -1)
VSW_DATA_B = $( aliyun vpc CreateVSwitch \
$VPC_ID --ZoneId cn-hangzhou-i \
\
cols = VSwitchId --rows | tail -1)
步骤 3：创建带有链式规则的安全组# 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
# Create the three groups
SG_WEB = $( aliyun ecs CreateSecurityGroup \
$VPC_ID --SecurityGroupName prod-web-sg \
cols = SecurityGroupId --rows | tail -1)
SG_APP = $( aliyun ecs CreateSecurityGroup \
$VPC_ID --SecurityGroupName prod-app-sg \
cols = SecurityGroupId --rows | tail -1)
SG_DATA = $( aliyun ecs CreateSecurityGroup \
$VPC_ID --SecurityGroupName prod-data-sg \
cols = SecurityGroupId --rows | tail -1)
# Web tier rules
aliyun ecs AuthorizeSecurityGroup --SecurityGroupId $SG_WEB \
1
aliyun ecs AuthorizeSecurityGroup --SecurityGroupId $SG_WEB \
1
# App tier: only from web SG
aliyun ecs AuthorizeSecurityGroup --SecurityGroupId $SG_APP \
$SG_WEB --Priority 1
# Data tier: only from app SG
aliyun ecs AuthorizeSecurityGroup --SecurityGroupId $SG_DATA \
$SG_APP --Priority 1
aliyun ecs AuthorizeSecurityGroup --SecurityGroupId $SG_DATA \
$SG_APP --Priority 1
步骤 4：为私有子网出站设置 NAT Gateway# 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
# Create NAT Gateway in public subnet
NAT_ID = $( aliyun vpc CreateNatGateway \
$VPC_ID \
$VSW_PUB_A --NatGatewayName prod-nat \
\
cols = NatGatewayId --rows | tail -1)
# Allocate and bind EIP
EIP_ID = $( aliyun vpc AllocateEipAddress \
200 \
\
cols = AllocationId --rows | tail -1)
EIP_IP = $( aliyun vpc DescribeEipAddresses \
$EIP_ID \
cols = IpAddress --rows | tail -1)
aliyun vpc AssociateEipAddress \
$EIP_ID --InstanceId $NAT_ID --InstanceType Nat
# Get SNAT table ID
SNAT_TABLE = $( aliyun vpc DescribeNatGateways \
$NAT_ID \
cols = SnatTableIds --rows | tail -1)
# Create SNAT entries for all private subnets
for VSW in $VSW_APP_A $VSW_APP_B $VSW_DATA_A $VSW_DATA_B ; do
aliyun vpc CreateSnatEntry \
$SNAT_TABLE \
$VSW \
$EIP_IP
done
步骤 5：为 Web 层创建 ALB# 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
# Create ALB spanning both AZs
ALB_ID = $( aliyun alb CreateLoadBalancer \
\
$VPC_ID \
\
\
'{"PayType":"PostPay"}' \
"[
{\"ZoneId\":\"cn-hangzhou-h\",\"VSwitchId\":\" $VSW_PUB_A \"},
{\"ZoneId\":\"cn-hangzhou-i\",\"VSwitchId\":\" $VSW_PUB_B \"}
]" \
cols = LoadBalancerId --rows | tail -1)
# Create server group with health checks
SGP_ID = $( aliyun alb CreateServerGroup \
\
$VPC_ID \
\
\
'{
"HealthCheckEnabled":true,
"HealthCheckProtocol":"HTTP",
"HealthCheckPath":"/health",
"HealthCheckCodes":["http_2xx"],
"HealthCheckInterval":5,
"HealthyThreshold":3,
"UnhealthyThreshold":3,
"HealthCheckTimeout":3
}' \
cols = ServerGroupId --rows | tail -1)
# Create HTTP listener
aliyun alb CreateListener \
\
80 \
$ALB_ID \
"[{
\"Type\":\"ForwardGroup\",
\"ForwardGroupConfig\":{
\"ServerGroupTuples\":[{\"ServerGroupId\":\" $SGP_ID \"}]
}
}]"
echo "ALB DNS: $( aliyun alb GetLoadBalancerAttribute \
$ALB_ID \
cols = DNSName --rows | tail -1) "
步骤 6：验证连接性# 实例启动并放入子网后（这部分会在第二部分讲），咱们得验证一下连通性：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
# From an app-tier instance, test outbound via NAT
ssh bastion "ssh app-server-a 'curl -s ifconfig.me'"
# Should return the NAT EIP address
# From the internet, test ALB
curl -I http://<ALB_DNS_NAME>/health
# Should return HTTP 200
# From app tier, test data tier connectivity
ssh bastion "ssh app-server-a 'mysql -h 10.0.20.5 -u app -p -e \"SELECT 1\"'"
# Should succeed
# From web tier, verify data tier is NOT reachable
ssh bastion "ssh web-server-a 'nc -zv 10.0.20.5 3306'"
# Should fail (connection refused / timeout)
最后那个测试最关键。要是 Web 层能直连 Data 层，说明你的安全组链式规则失效了。
CIDR 规划一旦定稿就无法更改。 VPC 或 VSwitch 创建后没法调整大小。现在就把 IP 空间预留充足。一个 /16 的 VPC 配上 /24 的 VSwitch，足够你折腾几十年。unused IP 不要钱，但不够用会很麻烦。
每个可用区、每一层对应一个 VSwitch。 这是基本模式。它能扛住可用区故障，跟安全组映射清晰，CIDR 规划也一目了然。
安全组引用安全组，别引用 CIDR。 用 SourceGroupId 代替 SourceCidrIp，你的规则就能扛住 IP 变动、弹性伸缩和实例替换。这条链永远断不了。
NAT Gateway 只管出，SLB 只管进。 别用 DNAT 去扛真实业务流量，那是 ALB 或 NLB 的活儿。NAT Gateway 的 DNAT 只适合做临时的端口映射，不适合生产负载均衡。
新 HTTP 业务首选 ALB 而不是 CLB。 CLB 还能用，也会支持很多年，但 ALB 的路由能力更强，健康检查集成更好，还原生支持 gRPC。
一定要测试“不通”的情况： 安全组配完后，得验证被禁止的流量是不是真被拦住了。一个放行所有的安全组比没有安全组更糟糕，因为它给你虚假的安全感。
下一步# 网络是地基。VPC、VSwitch、安全组、NAT 和 SLB 就位后，我们部署的任何东西都有了 predictable、secure 的落脚点。下一篇咱们往上走，聊托管数据库——关系型数据用 RDS，缓存用 Redis，还有那些能在硬件故障时保住数据的复制和备份策略。
