云网络架构与 SDN

云平台说到底，就是「一张网络 + 接在网络上的若干计算」。计算靠加节点扩，存储靠加盘扩，网络 才是让这些节点和盘表现得像一个统一系统的那一层。网络做对了，整个栈让人觉得轻盈；网络做错了 —— 一条少加的路由、安全组的 5 元组对不上、负载均衡规格不够 —— 整个平台直接黑屏。

本文从一个数据包开始，自下而上把云网络栈走一遍：VPC 是怎么把共享物理网络切出一块隔离网络的、L4 升到 L7 时究竟变了什么、CDN 怎么把地理变成延迟节省、SDN 为什么重塑了数据中心、BGP 又怎么把这一切跨地域缝在一起。

你将学到

1. VPC 的内部 —— 子网、路由表、网关、端点，以及让它们彼此隔离的封装技术
2. 负载均衡 —— L4 vs L7、算法、健康检查、会话保持、连接排空
3. CDN 架构 —— 边缘 PoP、缓存层级、TLS 终结、动态加速
4. SDN —— 控制 / 数据平面分离、OpenFlow / P4Runtime、NFV 与服务链
5. VPN、专线、TGW —— 三种连接模型如何选
6. 网络层安全 —— 安全组 vs NACL、流日志、零信任微隔离

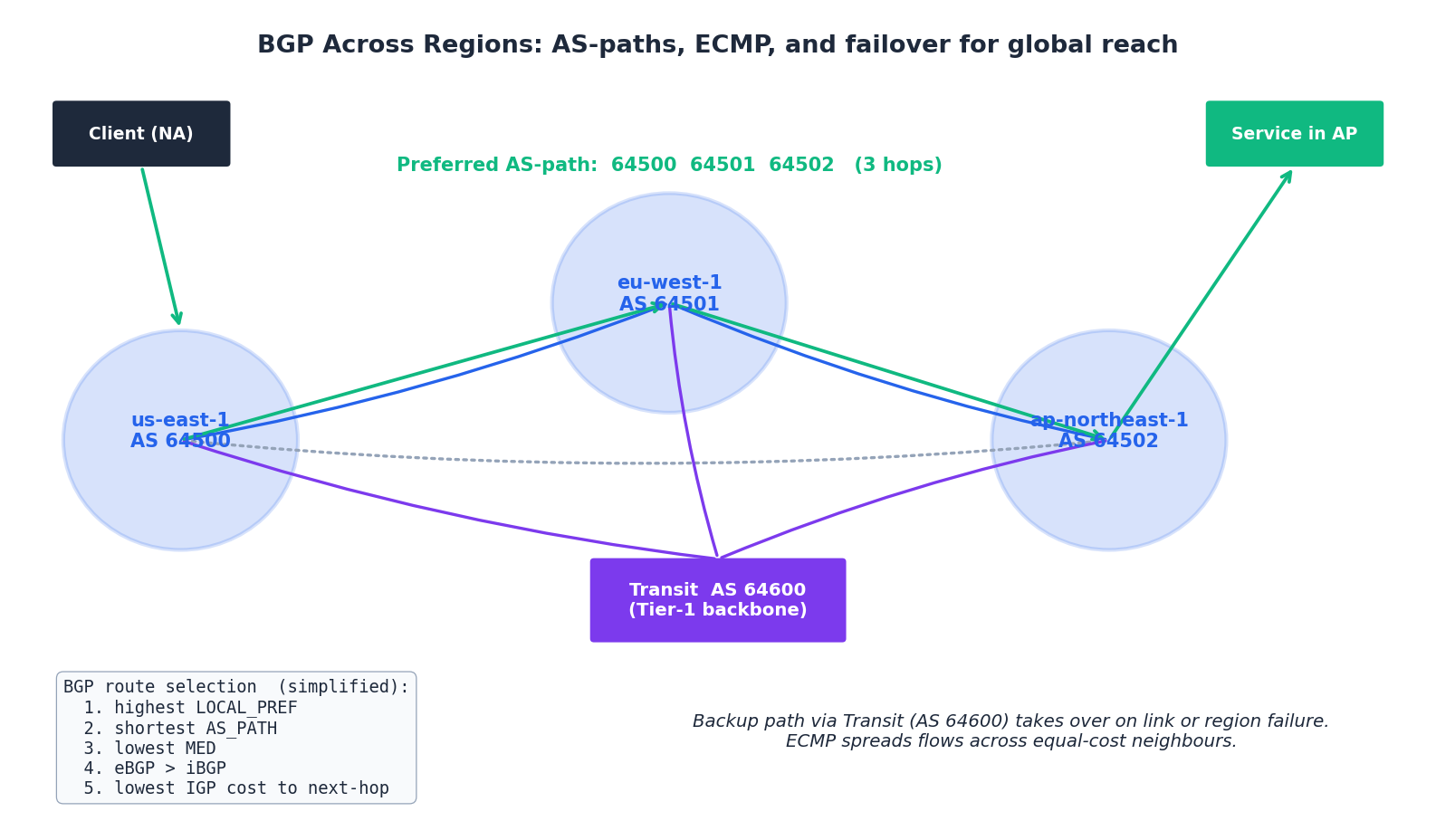

7. BGP 与全球路由 —— AS-Path、ECMP、Anycast、跨地域故障切换

前置知识

• IP 寻址与 CIDR
• 至少熟悉一个云控制台（AWS / GCP / 阿里云）
• 本系列前 3 篇

1. 虚拟私有云（VPC）

VPC 是云厂商在物理网络上为你切出的一块软件定义切片，从外面看像你自己的私有数据中心：你定义 IP 空间、画子网、装网关、写防火墙规则。背后云厂商靠 VXLAN（或自研对等技术）实现隔离 —— 每个数据包都带租户标签，所以两个客户都能用 10.0.0.0/16 而互不可见。

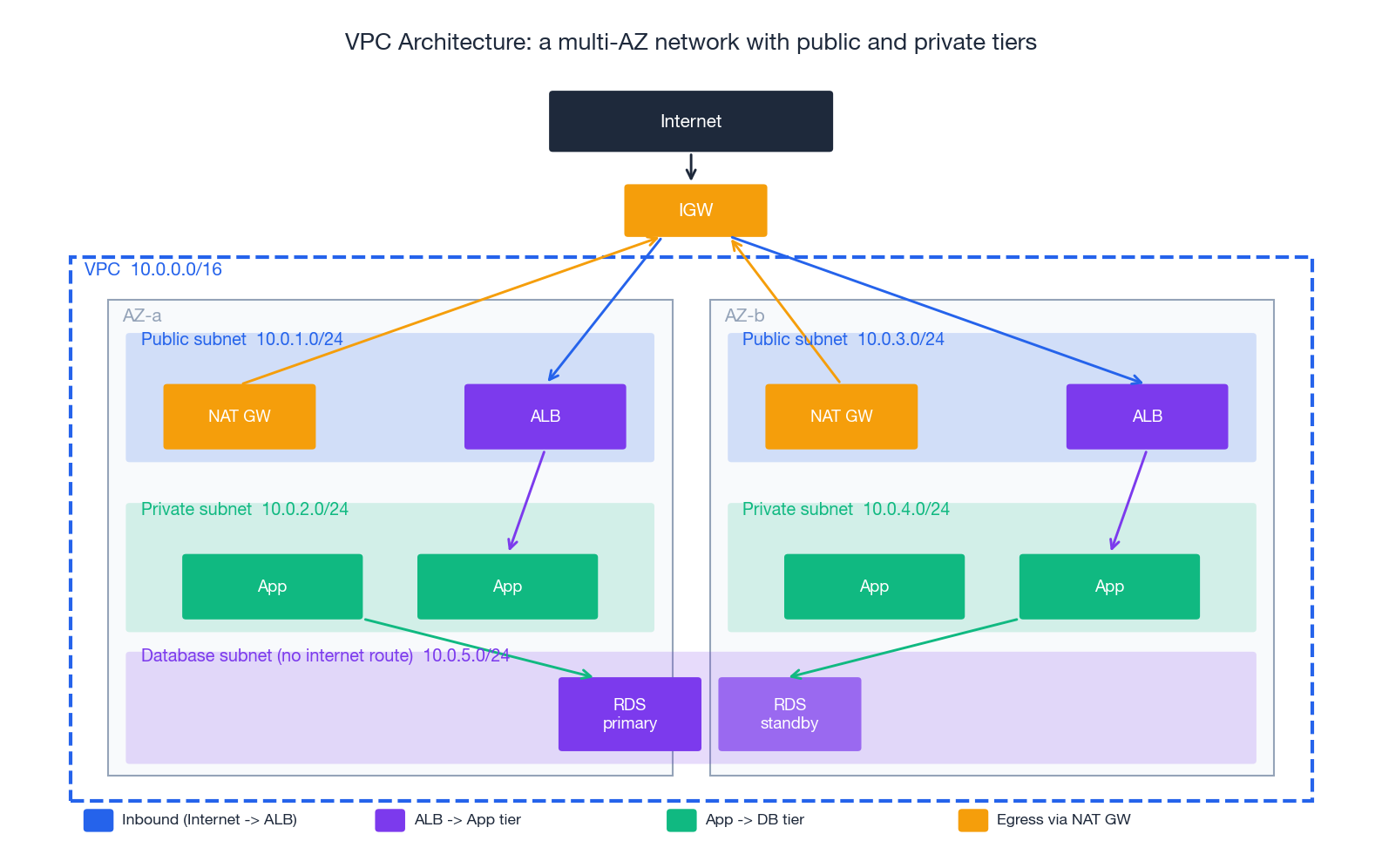

1.1 一个生产级 VPC 的解剖

上图就是一个标准的三层部署。各部件：

「公有 vs 私有子网」的本质纯粹是路由。 路由表里有 0.0.0.0/0 -> igw-... 的就是公有；默认路由是 0.0.0.0/0 -> nat-... 的就是私有；完全没有出网路由的就是隔离。听起来 trivial，但「我的 Lambda 上不了网」工单一半源于此。

1.2 Terraform：一个真正的多 AZ VPC

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60

locals {
  azs = ["us-east-1a", "us-east-1b", "us-east-1c"]
}

resource "aws_vpc" "main" {
  cidr_block           = "10.0.0.0/16"
  enable_dns_hostnames = true
  enable_dns_support   = true
  tags = { Name = "prod-vpc" }
}

# 每个 AZ 一个公有 + 一个私有子网
resource "aws_subnet" "public" {
  for_each                = toset(local.azs)
  vpc_id                  = aws_vpc.main.id
  cidr_block              = cidrsubnet(aws_vpc.main.cidr_block, 8, index(local.azs, each.key))
  availability_zone       = each.key
  map_public_ip_on_launch = true
  tags = { Name = "public-${each.key}", Tier = "public" }
}

resource "aws_subnet" "private" {
  for_each          = toset(local.azs)
  vpc_id            = aws_vpc.main.id
  cidr_block        = cidrsubnet(aws_vpc.main.cidr_block, 8, index(local.azs, each.key) + 10)
  availability_zone = each.key
  tags = { Name = "private-${each.key}", Tier = "private" }
}

resource "aws_internet_gateway" "main" { vpc_id = aws_vpc.main.id }

# 每 AZ 一个 NAT GW 才是 HA（单 NAT GW 是 AZ 级单点）
resource "aws_eip"         "nat" { for_each = aws_subnet.public }
resource "aws_nat_gateway" "nat" {
  for_each      = aws_subnet.public
  allocation_id = aws_eip.nat[each.key].id
  subnet_id     = each.value.id
}

# 路由
resource "aws_route_table" "public" {
  vpc_id = aws_vpc.main.id
  route { cidr_block = "0.0.0.0/0"  gateway_id = aws_internet_gateway.main.id }
}

resource "aws_route_table" "private" {
  for_each = aws_subnet.private
  vpc_id   = aws_vpc.main.id
  route {
    cidr_block     = "0.0.0.0/0"
    nat_gateway_id = aws_nat_gateway.nat[each.key].id
  }
}

# S3 网关端点 —— 避免 NAT GW 的数据处理费
resource "aws_vpc_endpoint" "s3" {
  vpc_id          = aws_vpc.main.id
  service_name    = "com.amazonaws.us-east-1.s3"
  route_table_ids = [for rt in aws_route_table.private : rt.id]
}

上面隐含了三个生产相关的选择：

• 每 AZ 一个 NAT GW。 单 NAT GW 是 AZ 级故障域；全地域共用一个就是等着挨故障。
• S3 / DynamoDB 用网关端点。 不开端点的话，私有子网到 S3 的每字节都要走 NAT GW，按 $0.045/GB 计费。端点免费。
• map_public_ip_on_launch 只在公有子网开。 防止你一不小心给私有数据库分了公网 IP。

1.3 VPC 互联：Peering、TGW、PrivateLink

决策驱动通常是 拓扑 而不是带宽 —— 几种方案规格够大都能跑满几十 Gbps。

2. 负载均衡

负载均衡器把一组实例变成一个服务。它隐藏单实例故障、分摊负载、终结 TLS；在 L7 形态下，还能基于路径、Host、Header 重塑流量而不动应用本身。

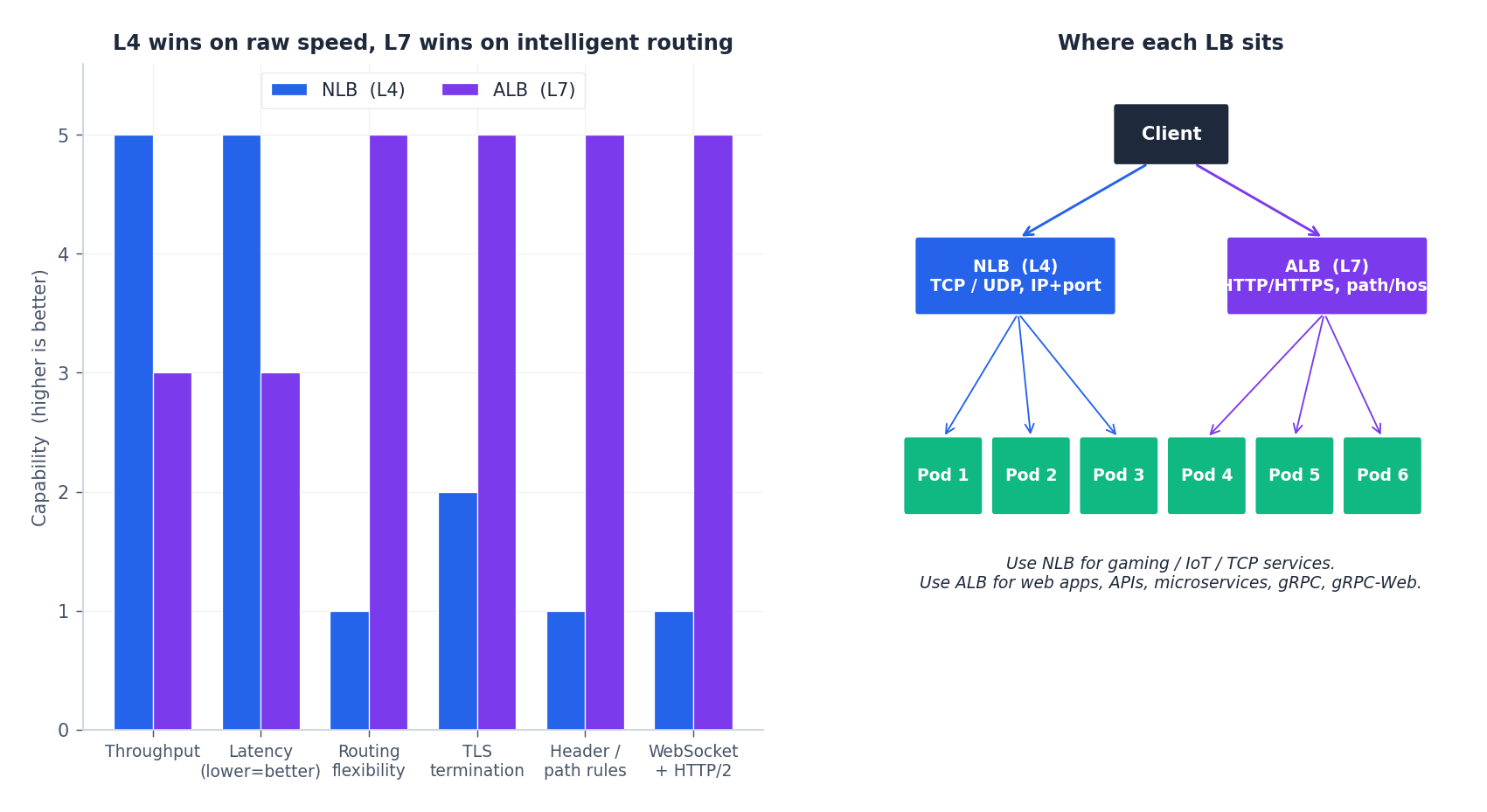

2.1 L4 vs L7

现代栈里常见的实战组合：L4（NLB） -> L7（Envoy/ALB） -> 服务。L4 层吃 DDoS、提供稳定的 Anycast IP；L7 层做智能路由和鉴权。每层只做一件事。

2.2 算法

轮询              A, B, C, A, B, C, ...
加权轮询          A(3), B(1)  ->  A, A, A, B, A, A, A, B, ...
最少连接          挑当前未完成请求最少的后端（适合开销不均的请求）
最短响应时间      挑响应延迟 EWMA 最低的后端
两选一（P2C）     随机抽 2 个后端，挑负载更轻的（90% 的「完美均衡」效果，O(1) 开销）
一致性哈希        hash(客户端 IP / 路径) -> 后端（缓存亲和性）
Maglev 哈希       Google 的有界扰动一致性哈希（Cloud LB 在用）

无状态 Web 流量一般用 两选一（P2C） 就接近最优、实现简单。缓存敏感（任何挂在 KV 前的服务）用一致性哈希或 Maglev，让同一 Key 反复打到同一后端。

2.3 ALB 路径 + 主机路由（Terraform）

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52

resource "aws_lb" "app" {
  name                             = "app-alb"
  load_balancer_type               = "application"
  security_groups                  = [aws_security_group.alb.id]
  subnets                          = [for s in aws_subnet.public : s.id]
  enable_cross_zone_load_balancing = true
  enable_deletion_protection       = true
  idle_timeout                     = 60
  drop_invalid_header_fields       = true     # 缓解请求走私
}

resource "aws_lb_target_group" "web" {
  name        = "web-tg"
  port        = 8080
  protocol    = "HTTP"
  vpc_id      = aws_vpc.main.id
  target_type = "ip"      # 兼容 Pod / Fargate

  health_check {
    path                = "/healthz"
    interval            = 15
    timeout             = 5
    healthy_threshold   = 2
    unhealthy_threshold = 3
    matcher             = "200-299"
  }

  deregistration_delay = 30   # 与优雅关闭窗口对齐
  stickiness {
    type            = "app_cookie"
    cookie_name     = "JSESSIONID"
    cookie_duration = 3600
    enabled         = true
  }
}

resource "aws_lb_listener" "https" {
  load_balancer_arn = aws_lb.app.arn
  port              = 443
  protocol          = "HTTPS"
  ssl_policy        = "ELBSecurityPolicy-TLS13-1-2-2021-06"
  certificate_arn   = aws_acm_certificate.main.arn
  default_action { type = "forward"  target_group_arn = aws_lb_target_group.web.arn }
}

# 路径路由：/api/* 转到另一 TG
resource "aws_lb_listener_rule" "api" {
  listener_arn = aws_lb_listener.https.arn
  priority     = 100
  action       { type = "forward"  target_group_arn = aws_lb_target_group.api.arn }
  condition    { path_pattern { values = ["/api/*"] } }
}

不那么明显但很关键的旋钮：

• deregistration_delay 必须与应用的优雅关闭窗口对齐。默认 300 s 会让发布卡住；设得短于在途请求超时会断连。
• drop_invalid_header_fields = true 缓解 HTTP 请求走私（CVE-2019-18860 这一类）。
• enable_cross_zone_load_balancing 在 AZ 后端数量不均时保证均匀。NLB 默认关、ALB 默认开。

2.4 不会撒谎的健康检查

打 / 同时跑数据库查询 的确 能告诉你数据库挂了 —— 但数据库一抖，整个 fleet 就被标 unhealthy，整站下线。能扛生产的模式：

• /livez —— 「进程还活着」（不查依赖）。LB 打这个。
• /readyz —— 「现在能服务流量」（缓存预热完、DB 连接池打开）。Kubernetes 打这个。
• 应用的指标、追踪、日志负责其余 —— 不是负载均衡器。

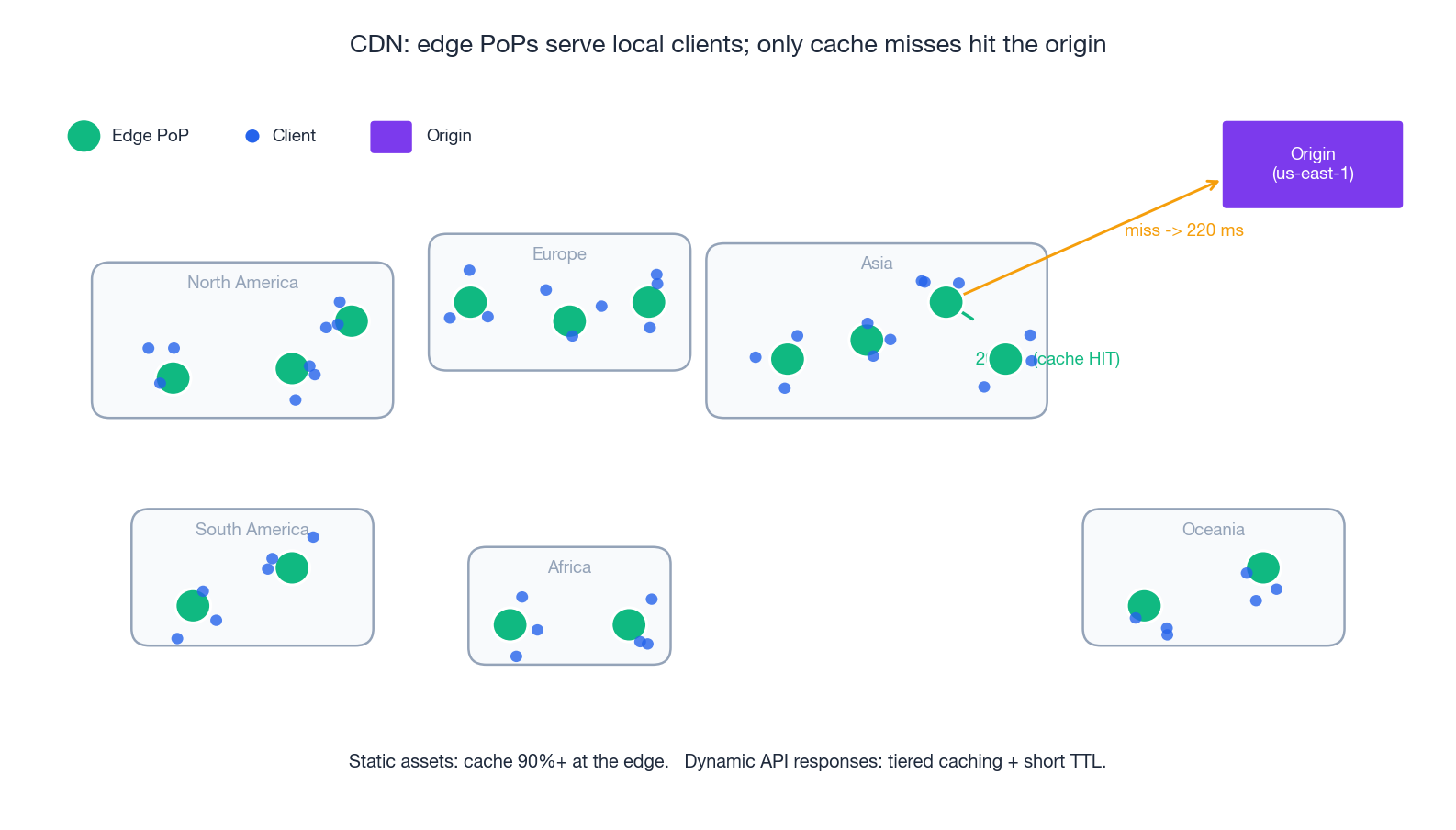

3. 内容分发网络（CDN）

CDN 是「把地理变成缓存」。静态内容复制到接近用户的边缘 PoP；只有缓存未命中才回源（通常是 S3）。延迟从 200 ms 降到 30 ms 以下；源站出网带宽降 10 倍以上。

3.1 一次请求实际发生了什么

1. DNS —— 用户解析 cdn.example.com 到 Anycast IP，落到最近的健康 PoP。
2. TLS 终结 —— TLS 握手在边缘完成（RTT 短得多），PoP 拿到 session ticket。
3. 缓存查找 —— PoP 用 URL + Vary Header 作为 Key。命中就立即返回。
4. 未命中路径 —— PoP 向 父级（地域级缓存）请求；父级再视情况回源。这种分级（tiered）缓存即使是冷内容也能减少源站压力。
5. 缓存填充 —— PoP 按 TTL 缓存（Cache-Control: max-age、s-maxage、stale-while-revalidate）。

3.2 真正能用的缓存头

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

# 内容寻址的静态资产（文件名带 hash）—— 永久缓存
location ~* \.[a-f0-9]{8,}\.(js|css|woff2|png|jpg|svg)$ {
    add_header Cache-Control "public, max-age=31536000, immutable";
}

# API 响应 —— 短 TTL，源站抖动时允许返回旧内容
location /api/products/ {
    add_header Cache-Control "public, max-age=60, s-maxage=300, stale-while-revalidate=86400";
}

# 用户特定响应 —— 永不缓存
location /api/me {
    add_header Cache-Control "no-store";
}

三条拇指法则：

• immutable 是静态资源最大的单点优化（连重新校验流量都没了）。
• stale-while-revalidate 让 CDN 用旧内容应付，同时异步刷 —— 源站抖动对用户不可见。
• Vary 越窄越好。 Vary: Accept-Encoding 没问题；Vary: User-Agent 把 Key 空间炸成天文数字，命中率跌到地板。

3.3 不止静态：动态加速

现代 CDN 也加速 不可缓存 的流量，机制是：

• TLS / TCP 在边缘终结，把客户端握手从 4 × RTT_to_origin 砍到 4 × RTT_to_edge。
• PoP 与源站之间预热的长连接 复用 keepalive（每请求都不再握手）。
• Anycast DNS + BGP 优化 把客户端送到延迟最低的 PoP，而不只是地图上最近的。

CloudFront Functions、阿里云 DCDN、Cloudflare Workers 等组合，把「静态 vs 动态」的分界线推得比多数团队意识到的更靠近应用。

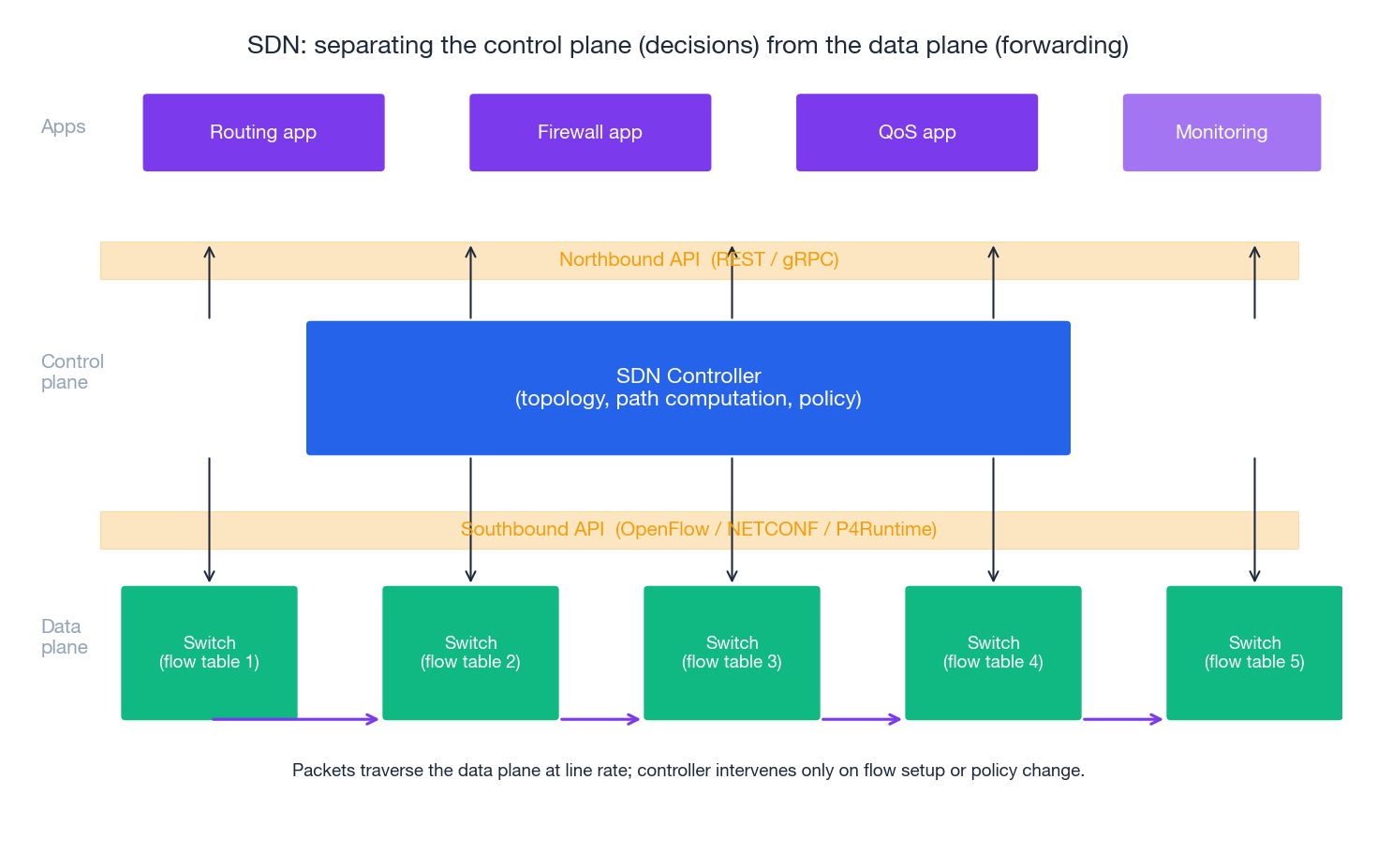

4. 软件定义网络（SDN）

传统网络把 控制（路由、ACL、QoS）紧紧绑在每台设备上。SDN 把 控制平面（决策、可由上层编程）和 数据平面（线速转发）分离，结果是一张可以像软件一样管理的网络：声明式、版本化、可观测。

4.1 二分

在超大规模云厂商的地域内，一切都是 SDN：Hyper-V Virtual Switch、Open vSwitch、Cisco ACI、AWS 的 “Mapping Service” + “Hyperplane” 共同实现了你所体验到的 VPC。你写的安全组规则会被编译成 ACL 表项，下发到数据包要走的宿主机 vSwitch 上 —— 而不是在目的实例处再执行。

4.2 运维侧为什么爱它

• 意图集中。 「PCI 标签的子网流量必须经过审计」是一条策略，到处生效，而不是 200 份设备配置。
• 流量工程。 看到全局拓扑的控制器能实时绕开拥塞；分布式路由协议（OSPF、IS-IS）要 30 秒才反应过来。
• 可编程数据面。 P4 让数据平面解析新协议（SRv6、自定义带内遥测），不用换 ASIC。
• 快速故障收敛。 SDN 预先计算好的备份路径 + BFD 检测把 MTTR 压到毫秒级。

4.3 网络功能虚拟化（NFV）

NFV 是 SDN 的姊妹概念：用商用 x86 服务器上的软件，替代专用网络硬件设备。一台防火墙、一台负载均衡、一台 WAN 加速器，每一个都变成可弹性拉起、按需扩缩、可串成链的 VNF。

传统：    [路由器硬件] -> [防火墙硬件] -> [LB 硬件] -> [WAN-opt 硬件]
NFV：    x86 服务器：[路由器 VNF] -> [防火墙 VNF] -> [LB VNF] -> [WAN-opt VNF]

一个有代表性的 VNF —— HAProxy 在服务链中作为负载均衡器：

frontend public_https
    bind *:443 ssl crt /etc/haproxy/star.example.com.pem alpn h2,http/1.1
    http-request set-header X-Forwarded-Proto https
    default_backend api_pool

backend api_pool
    balance               leastconn
    option                httpchk GET /healthz HTTP/1.1\r\nHost:\ api.example.com
    http-check expect     status 200
    default-server        check inter 2s fall 3 rise 2 maxconn 256
    server api1 10.0.10.11:8080
    server api2 10.0.11.11:8080
    server api3 10.0.12.11:8080

服务链（Service Function Chaining，SFC）就是流量按顺序穿过 VNF 的拓扑。在 Kubernetes 网格里，Envoy Sidecar + 网格策略对东西向流量做的就是这件事。

5. 混合云连接：VPN、专线、Transit Gateway

多数企业生活在混合拓扑里：云上工作负载要访问本地数据库、IdP、合作伙伴网络。三层连接工具：

5.1 VPN vs 专线

常见分层：专线为主，VPN 作为加密备份，专线挂了 VPN 自动接管。两者终结于同一台 VPN Gateway / TGW。

5.2 Transit Gateway

TGW 是地域级中枢：每个 VPC、每条 VPN、每条专线接一次，就能与其余所有互联，由 TGW 自身的路由表 控制谁能到谁。把 N² 对等问题变成 N 个挂载。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22

resource "aws_ec2_transit_gateway" "main" {
  description                     = "prod-tgw"
  default_route_table_association = "disable"
  default_route_table_propagation = "disable"
}

resource "aws_ec2_transit_gateway_vpc_attachment" "prod" {
  transit_gateway_id = aws_ec2_transit_gateway.main.id
  vpc_id             = aws_vpc.prod.id
  subnet_ids         = [for s in aws_subnet.tgw_private : s.id]   # 每 AZ 一个 /28
}

# 两张路由表：prod 与共享服务
resource "aws_ec2_transit_gateway_route_table" "prod"   { transit_gateway_id = aws_ec2_transit_gateway.main.id }
resource "aws_ec2_transit_gateway_route_table" "shared" { transit_gateway_id = aws_ec2_transit_gateway.main.id }

# prod 能到 shared，shared 能到 prod，prod 不能到 prod
resource "aws_ec2_transit_gateway_route" "prod_to_shared" {
  destination_cidr_block         = "10.10.0.0/16"
  transit_gateway_route_table_id = aws_ec2_transit_gateway_route_table.prod.id
  transit_gateway_attachment_id  = aws_ec2_transit_gateway_vpc_attachment.shared.id
}

关掉默认关联与传播，再显式写出你要的路由 —— 这样才能把 TGW 从「全连通自爆器」变成可执行的隔离边界。

6. 网络层安全

6.1 安全组 vs 网络 ACL

最稳健的写法是 SG 引用 SG：与其放开端口 3306 给某个 CIDR，不如放开端口 3306 给 aws_security_group.app.id。应用 fleet 扩缩、IP 漂移，规则始终正确；审计看到的是 意图，不是基础设施。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

resource "aws_security_group" "db" {
  vpc_id = aws_vpc.main.id
  ingress {
    from_port       = 3306
    to_port         = 3306
    protocol        = "tcp"
    security_groups = [aws_security_group.app.id]   # 不是 CIDR
    description     = "MySQL from app tier"
  }
  egress {
    from_port = 0  to_port = 0  protocol = "-1"
    cidr_blocks = ["0.0.0.0/0"]
  }
}

6.2 VPC Flow Logs

Flow Logs 把所有被允许 / 被拒绝的 5 元组记录到 S3 或 CloudWatch。开了之后一周内你会跑这三个查询：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17

-- 1. 最近一小时被 REJECT 的源 IP TopN（多半是扫描器或客户端配置错）
SELECT srcaddr, COUNT(*) c
FROM "vpc_flow_logs"
WHERE action = 'REJECT' AND start_time > now() - interval '1' hour
GROUP BY srcaddr ORDER BY c DESC LIMIT 20;

-- 2. 出网到不该去的目标（数据外泄排查）
SELECT dstaddr, dstport, SUM(bytes) bytes_out
FROM "vpc_flow_logs"
WHERE direction = 'egress' AND dstaddr NOT LIKE '10.%'
GROUP BY dstaddr, dstport ORDER BY bytes_out DESC LIMIT 20;

-- 3. 跨 AZ 流量（多半是无意的，但永远要计费）
SELECT srcsubnet, dstsubnet, SUM(bytes) bytes
FROM "vpc_flow_logs"
WHERE az_id_src != az_id_dst
GROUP BY srcsubnet, dstsubnet ORDER BY bytes DESC LIMIT 20;

6.3 网络层零信任

「外硬内软」的旧模型 —— 边界硬、内网可信 —— 已经过时了。现代设计假设网络是敌对的，按请求执行身份。落地组件：

• 到处 mTLS（服务网格做：Istio、Linkerd、App Mesh）。
• 短期工作负载身份（SPIFFE/SPIRE、IAM Roles for Service Accounts、GCP Workload Identity）。
• 逐流策略，由 SDN 评估（安全组 + Cilium NetworkPolicy + 网格的 L7 RBAC 叠加）。

7. BGP 与全球路由

请求一旦离开你的地域、踏上公网，或者你从一个地域故障切换到另一个地域，把它送到目的地的就是 BGP（Border Gateway Protocol）。BGP 是 自治系统（AS）之间 的路由协议；地域内你的云厂商跑 OSPF 或 IS-IS，但只要踏出地域，就是 BGP 说了算。

7.1 路由选择算法（简化版）

到同一前缀有多条路径时，BGP 按一个长长的 tiebreak 列表往下走。前 5 项覆盖了 99% 的场景：

1. 最高 LOCAL_PREF —— 「内部偏好」；我们 想从哪里出去。运营商手设。
2. 最短 AS_PATH —— 经过更少的 AS。
3. 最低 MED —— 「我希望你这样进我的 AS」；对等之间通常会尊重，跨厂商不一定。
4. eBGP > iBGP —— 优先外部对等学到的路由。
5. 到下一跳的最低 IGP 代价 —— 内部 到达出口的最短路径。

7.2 ECMP 与 Anycast

• ECMP（等价多路径） —— 多条路径在以上各项都打平时，按每条流的 5 元组哈希，分散到等价的下一跳。ECMP 是你把 100 Gbit/s 逻辑链路拆成 10 条 10 Gbit/s 物理链路的方法，也是多地域 Anycast 服务把负载分到各 PoP 的方法。
• Anycast —— 从多地通告 同一 IP；BGP 把每个用户送到拓扑上最近的那一处。Anycast 是每个 CDN、每个 DNS 根、每个公开 DoH 解析器的基础。

7.3 跨地域故障切换

全球服务的常见模式：

• 主地域承担写；其余地域承担读。
• DNS 名通过 Anycast，或挂在 Route 53 / 阿里云 GTM 的 故障切换记录集 上，由健康检查触发。
• 数据库异步跨地域复制；故障切换时把备库提主（RPO 秒到分钟）。
• 恢复后 人工 把流量切回 —— 自动「flap-back」让所有试过的人都被烧过。

BGP 的细节通常不会侵入到应用层 —— 但一旦上游误通告（Facebook 2021 大宕机 ↗ ，或者每年几百次的 route leak 之一），上面所有层一起黑屏。任何有规模的网络，RPKI 路由源校验 + 入口边缘的前缀过滤都是必备卫生。

8. 生产排障

8.1 排查顺序

流量挂了，自下而上 沿线 走：

1. 可达性 —— 源能否 ARP/ND 到网关？ip neigh、arping。不行就是 L2 / SG / NACL。
2. 路由 —— 路由表里有路径吗？aws ec2 describe-route-tables、ip route。
3. 过滤 —— SG / NACL 是否放行这个 5 元组？涉及 NACL 时双向都要查。
4. DNS —— 名字是否解析到你以为的 IP？dig +short，注意分裂解析。
5. TLS —— openssl s_client -connect host:443 -servername host。「API 挂了」一半是证书过期。
6. 应用 —— curl -vvv https://...。日志里写着 200 OK？不是网络的事。

8.2 排障瑞士军刀

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

# 包到底走到哪了？
mtr -rwn -c 100 example.com           # traceroute + ping 合体，带统计
ss -tunap                              # 当前监听 / 已连接的 socket
ss -i                                  # 每 socket 的拥塞窗口、RTT
tcpdump -ni any -s 96 'port 443 and tcp[tcpflags] & (tcp-syn|tcp-fin) != 0'   # 只抓 SYN/FIN
nft list ruleset                       # 当前 netfilter 规则（现代 iptables）

# DNS
dig +trace example.com
dig @8.8.8.8 example.com               # 绕过本地 resolver，排除分裂解析

# 路径 MTU
ip -6 route get 2606:4700::6810:84e5    # 确认下一跳与 MTU
ping -M do -s 1472 8.8.8.8              # 排查 PMTUD 黑洞

8.3 五个最贵的配置错误

9. 常见问题

问：自建负载均衡（HAProxy / NGINX）还是用云上 LB？

没有特殊原因（自定义路由、云 LB 不支持的某个 Header 粘性、极端低延迟）就用云上 LB。云 LB 自身高可用、自动扩缩、与 TLS / WAF / IAM 集成；省下一个本来要去运维 HAProxy 的工程师。

问：NLB 还是 ALB？

HTTP/gRPC 服务用 ALB（路径/Host 路由、OIDC 鉴权、跳转）。非 HTTP 的 TCP/UDP、需要静态 IP（每个 NLB 在每 AZ 给一个 EIP）、或要极高 PPS 时用 NLB。

问：一个 VPC 里要切几个子网？

每 AZ 至少一个公有 + 一个私有 + 一个数据库子网。3 AZ 的 VPC 就是 9 个子网。如果按层（Web/App/DB/Mgmt）或敏感度（PCI/非 PCI）再切就更多。VPC 留 /16，子网用 /22-/24，留出扩容空间。

问：什么时候我的工作负载需要自己的 SDN 控制器（而不是云上的）？

云上几乎从来不用 —— 控制器是租来的，你也换不掉。本地 OpenStack 或 VMware NSX 才用。自建 DC fabric 的边缘 / 5G 运营商才用。绝大多数应用团队不需要在 VPC 抽象之下去想 SDN。

系列导航
