计算机基础(五):网络、电源与故障排查

深入剖析网卡的 PHY/MAC/DMA 流水线、TCP 三次握手、网络拓扑、电源 80 PLUS 效率曲线、数据中心 PUE、组件功耗层次以及 UPS 体系结构。

主板上明明是千兆网卡,为什么有时只能跑出 100 Mbps 的速度?崭新的 650 W 金牌电源,为什么显卡一吃满就重启?机房旁边的房间为什么常年比别处暖几度?这些日常现象背后,隐藏着两套大多数人从不深究的系统:承载数据的网络 I/O 流水线让芯片活下去的电源与冷却链路

计算机基础(五):网络、电源与故障排查 — 章节概览图

本文是《计算机基础》系列的最终篇。这一次,我们不再罗列规格表,而是跟着数据和能量走一遭:从墙上的双绞线经过 PHY、MAC、DMA 引擎一路进入内存;从墙上的插座经过电源的转换电路最终供给显卡上的 12 V 供电。沿途还会看到数据中心如何用 PUE 指标量化能源浪费,以及 UPS 如何在电网抖动时撑住整间机房。


系列导航#

计算机基础深度剖析系列(共 6 篇):

  1. CPU 与计算核心
  2. 内存与高速缓存
  3. 存储系统详解
  4. 主板、显卡与扩展接口
  5. 网络、电源管理与故障诊断 (本文档)
  6. 深度拓展:跨领域专题解析

第一部分:网卡究竟是如何工作的#

提到网卡,很多人可能只会想到“机箱后面的那个接口”。但实际上,这个接口背后藏着一套高度专业化的独立子系统,负责将双绞线上传输的电信号转换为内核能处理的数据包。整个过程完全在硬件层面完成,几乎不需要 CPU 介入,同时还能稳定地跑满线路的最大带宽。

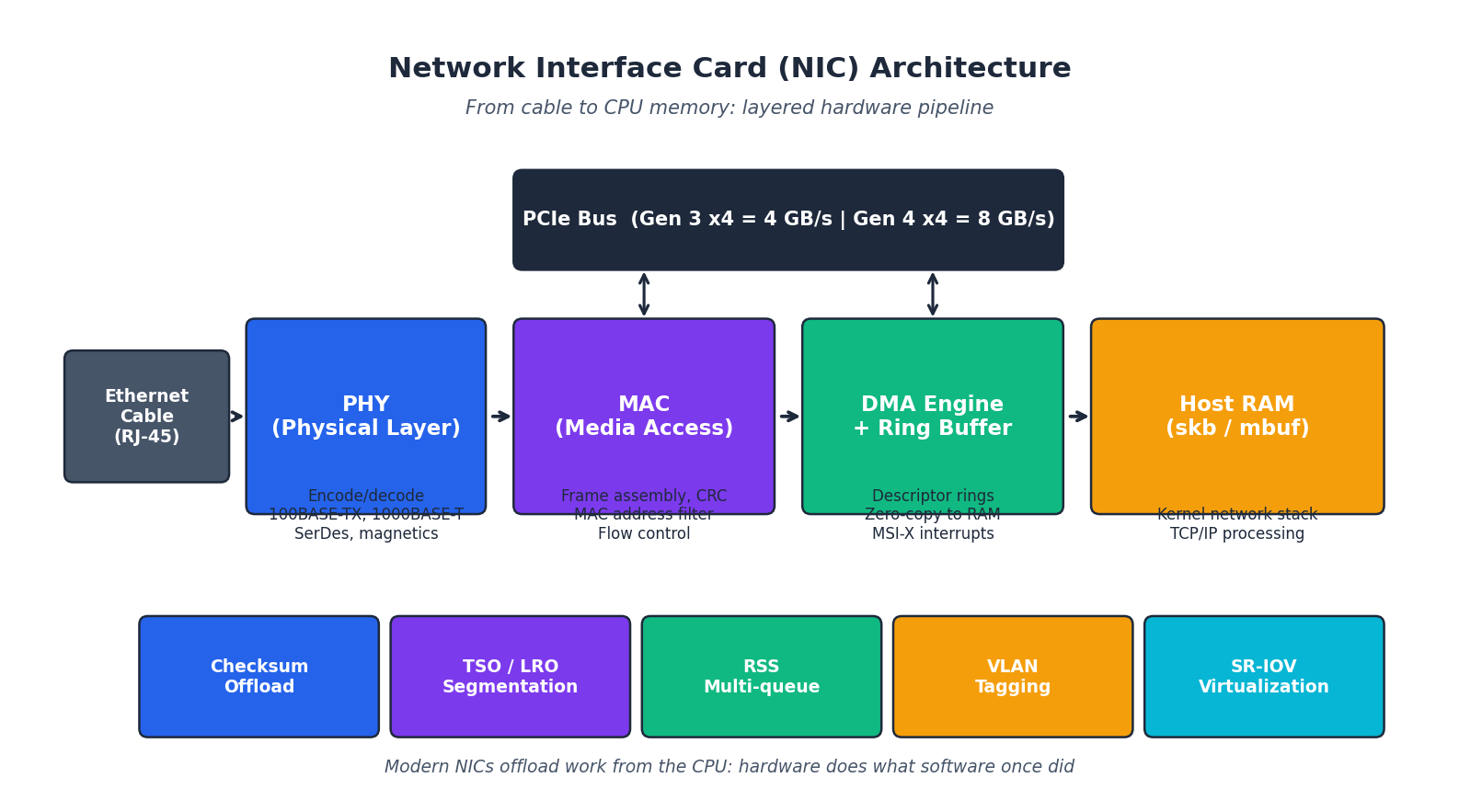

网卡架构:PHY、MAC、DMA 与硬件卸载特性

硬件中的三层结构#

阶段功能常见问题
PHY(物理层)负责 SerDes、信号调理和磁性元件处理;在 4 对双绞线上以 125 MHz 实现 1000BASE-T 编码使用低规格网线(如 CAT5 而非 CAT5e+)、跳线弯折过度、电源靠近线缆引发 EMI 干扰
MAC(媒体访问控制)负责帧组装、CRC 校验、MAC 地址过滤、流控(PAUSE 帧)以及巨帧支持交换机与网卡 MTU 不匹配;对端设备异常导致的流控风暴
DMA + 环形缓冲区网卡通过收发描述符环直接将数据帧写入内核分配的 skb(Linux)或 mbuf(BSD),并通过 MSI-X 中断唤醒对应 CPU 核单核处理能力不足时,环形缓冲区溢出(ifconfig 中的 RX-DRP 指标升高);可通过 RSS 多队列分散负载解决

除上述组件外,还有一系列硬件卸载引擎,是实现 25/40/100 GbE 高速网络的关键:

  • 校验和卸载——TCP/IP 校验和由硬件完成。
  • TSO / LRO——发送分段卸载(TSO)和接收聚合卸载(LRO)将逐包处理任务交给硬件。CPU 只需传递一个 64 KB 的数据块给网卡,网卡会自动将其拆分为 44 个适合传输的帧。
  • RSS(接收侧扩展)——通过 Toeplitz 哈希算法将不同流量分布到多个 CPU 核心。如果没有 RSS,单条 25 GbE 流量可能打满一个核心,导致整台机器性能瓶颈。
  • VLAN 标签SR-IOV——后者允许将一张物理网卡虚拟为多个虚拟功能(VF),每个虚拟机独占一个 VF,从而绕过 hypervisor 的软件交换路径。

千兆网络“缩水”到百兆?问题可能出在这儿#

如果你发现千兆网络(1000BASE-T)只能跑到 100 Mbps,别急着怀疑配置问题,罪魁祸首往往是网线。千兆以太网需要网线中的四对线芯全部正常工作,而较老的 CAT5 标准只保证两对线芯能稳定传输。更糟糕的是,市面上一些低价跳线为了节省成本,往往在规格上偷工减料,表面上标着 CAT5e,实际性能却达不到要求。解决这个问题的关键是更换网线,而不是折腾软件。

1
2
3
4
5
6
7
# Linux:检查当前协商速率
ethtool eth0 | grep -E "Speed|Duplex"
# Speed: 100Mb/s    <-- 网线不达标,就是它惹的祸
# Duplex: Full

# 换完网线后,强制重新协商连接
ethtool -r eth0

有线网卡标准(2024 年现状)#

标准线速实际吞吐量常见应用场景
百兆 (Fast Ethernet)100 Mb/s~12 MB/s老旧 IoT 设备、传统交换机
千兆 (Gigabit)1 Gb/s~118 MB/s当前主流设备的默认配置
2.5G2.5 Gb/s~295 MB/s高端家用主板、Wi-Fi 6 回程网络
万兆 (10GBASE-T / SFP+)10 Gb/s~1.18 GB/sNAS 存储、高性能工作站、服务器接入端口
25/40/100G最高 100 Gb/s最高 12.5 GB/s数据中心 spine-leaf 架构,SFP28/QSFP28 光纤连接

Wi-Fi 标准#

标准频段理论最高速率发布年份
Wi-Fi 4(802.11n)2.4 / 5 GHz600 Mb/s2009
Wi-Fi 5(802.11ac)5 GHz3.5 Gb/s2013
Wi-Fi 6(802.11ax)2.4 / 5 GHz9.6 Gb/s2019
Wi-Fi 6E2.4 / 5 / 6 GHz9.6 Gb/s,6 GHz 干扰更少2021
Wi-Fi 7(802.11be)2.4 / 5 / 6 GHz46 Gb/s,支持 MLO2024

如果是 2024 年的新装机方案,Wi-Fi 6 或 6E 是最佳选择:主流 AP 和终端设备均已全面支持,而且 6 GHz 频段目前仍然较为干净,干扰较少。

第二部分:TCP,隐藏在背后的对话#

无论是访问网页、启动 SSH 会话,还是执行数据库查询,所有这些操作的背后都离不开一个微小但至关重要的“三步握手”仪式。搞清楚这个过程,能让你在网络连接超时的时候,从盲目猜测转变为精准诊断。

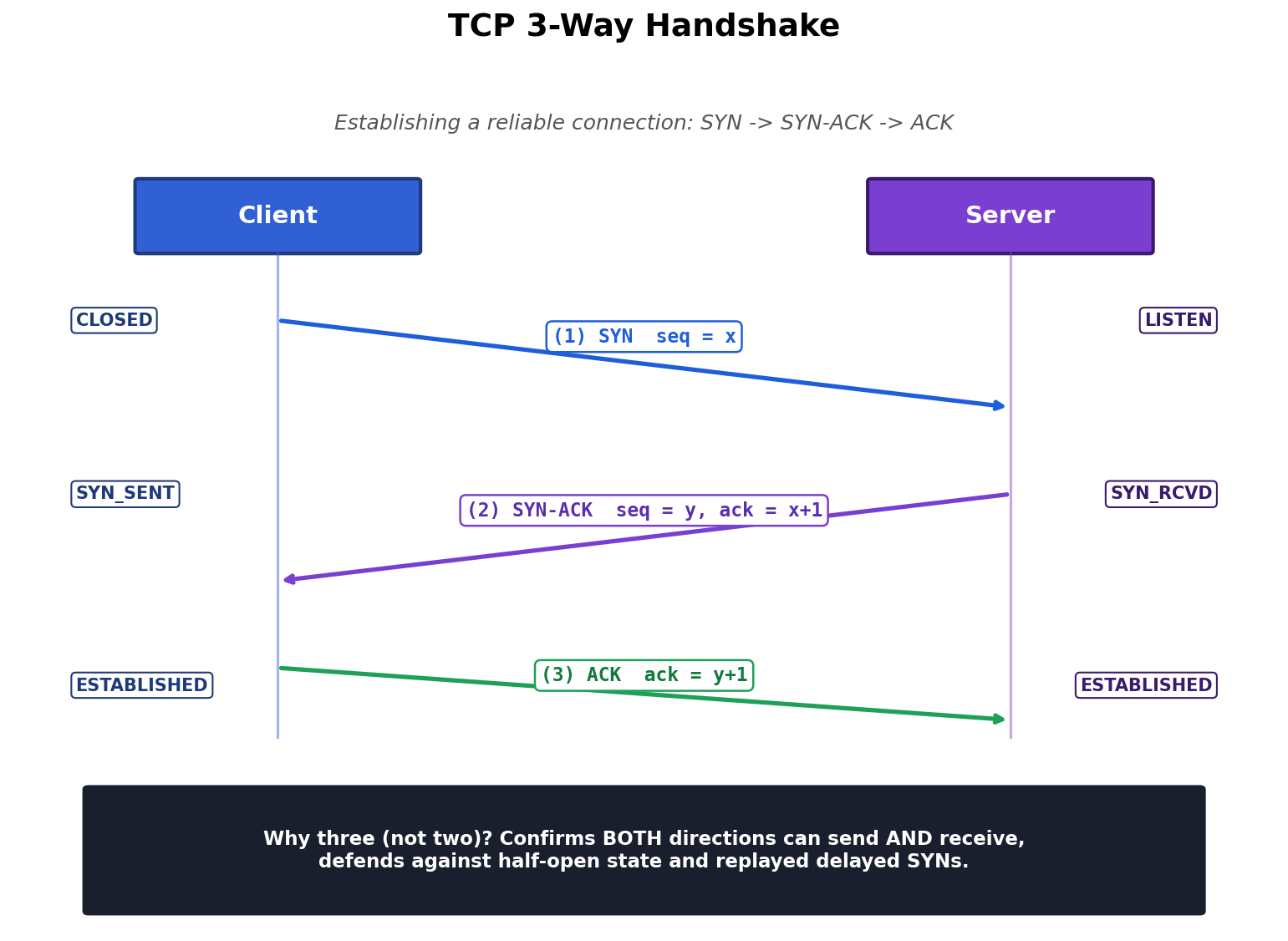

TCP 三次握手与状态转换

为什么需要三次握手,而不是两次?#

你可能会想:“客户端打个招呼,服务端回个招呼,搞定。”但 TCP 之所以需要第三次握手,是因为它必须确保双向通信的能力都正常:

  1. SYN(客户端 → 服务端):“我想和你建立连接,我的初始序列号是 x。”
  2. SYN-ACK(服务端 → 客户端):“我收到你的请求了(ack = x+1),我的初始序列号是 y。”
  3. ACK(客户端 → 服务端):“我也收到你的消息了(ack = y+1),现在我们可以开始通信了。”

在第二步完成后,服务端已经确认客户端可以发送数据;而第三步完成后,双方才真正确认了双向通信的可行性。如果少了第三步,服务端会卡在 SYN_RCVD 状态——这正是经典 SYN 洪水攻击所利用的半开连接状态。

用 tcpdump 观察握手过程#

1
2
# 抓取一次 443 端口的 TCP 握手
sudo tcpdump -ni any 'tcp port 443 and (tcp-syn|tcp-ack) != 0' -c 3

你和目标机器之间交换的这三个仅包含标志位、没有实际数据的包,就是 TCP 握手的过程。完成握手后,通信会进入数据传输阶段,每个数据段都会携带自己的序列号,用于确保数据按顺序交付以及支持重传机制。

建立连接的成本#

每次新建 TCP 连接时,都需要先花费一个往返时间(RTT)完成握手,之后才能开始传输实际数据。对于同一数据中心内的服务器(RTT = 0.5 毫秒),这种开销几乎可以忽略不计;但对于跨大西洋的 API 调用(RTT = 100 毫秒),这一步却成为了延迟的主要来源。正因如此,HTTP/2 选择通过单条连接复用多个请求,而 HTTP/3(QUIC)更进一步,将 TLS 握手整合到同一个往返过程中,从而显著减少延迟。

第三部分:网络拓扑——成本与可靠性的权衡#

如何将 4 台、40 台甚至 4000 台设备连接起来?这里有六种经典方案,每种都有其独特的带宽特性和容错表现:

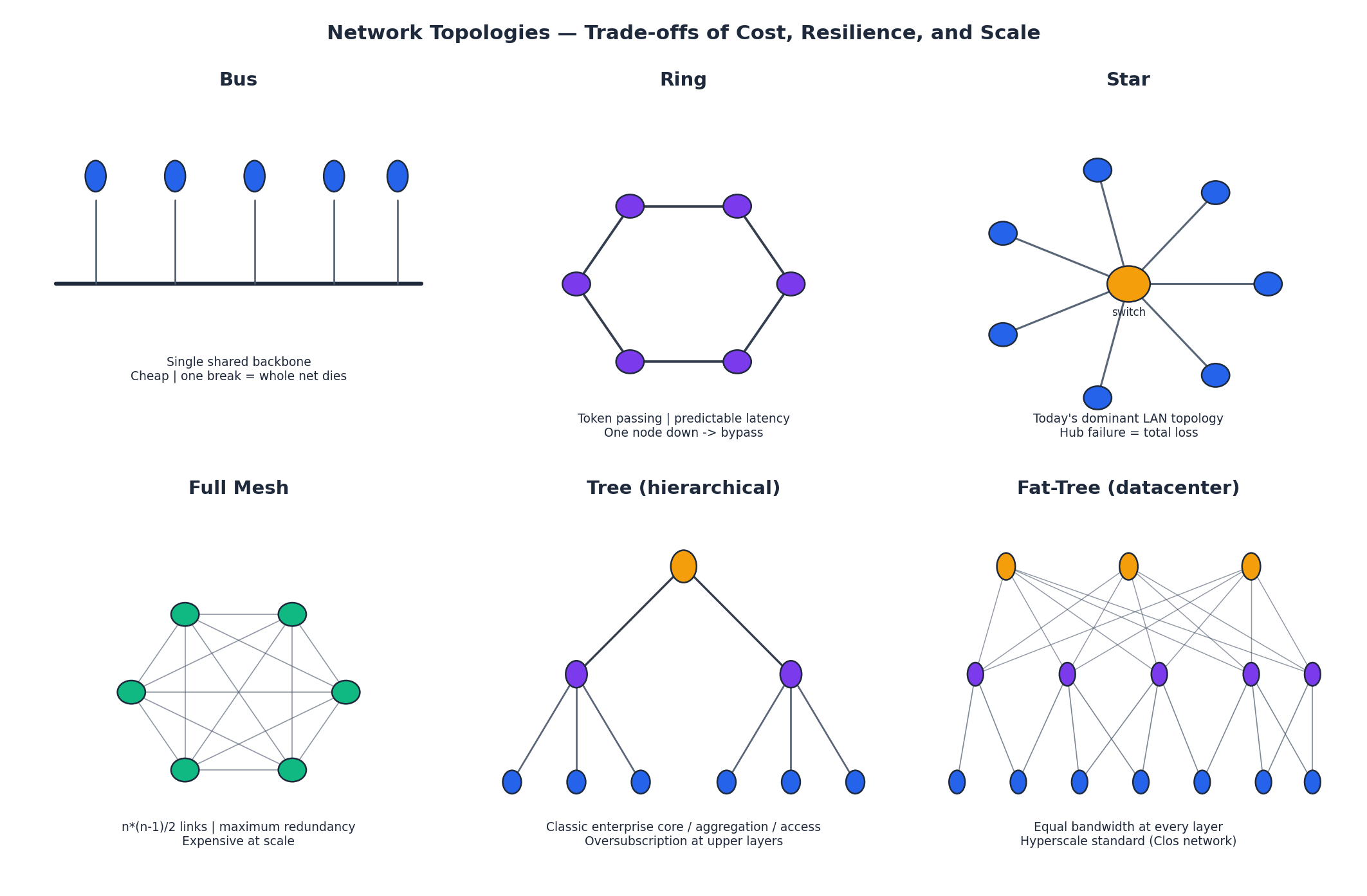

总线、环形、星型、网状、树形、胖树拓扑

拓扑结构连接数故障特性当前典型应用场景
总线共享一条主干线路一处中断 = 全部瘫痪历史遗留的 10BASE2 同轴电缆;工业 CAN 总线
环形每个节点与其邻居相连单点故障可绕行曾经的 Token Ring 网络,SONET 和 FDDI
星型每个节点连接到中心节点中心节点故障 = 全部瘫痪现代局域网的标准架构——每台以太网交换机就是一个星型核心
全网状n*(n-1)/2冗余性最强小规模核心路由器组;难以大规模部署
树形分层设计上层节点故障 = 子树整体失效经典的企业三层架构(核心 / 汇聚 / 接入)
胖树(Clos)每层带宽一致多条并行路径,支持 ECMP 负载均衡超大规模数据中心的首选——AWS、Google、Azure 都采用这种架构

胖树架构是实现超大规模数据中心的关键所在。在传统的树形架构中,越靠近顶层,链路的带宽收敛比越高:例如,48 台服务器共享一条 10 Gb 的上联链路,每台服务器实际只能获得名义带宽的 1/48。而胖树通过让每一层的总带宽保持一致,解决了这一问题。扩容时只需增加 spine 节点,而无需购买更高性能的单体交换机。

第四部分:网络寻址——真正需要懂的那几个概念#

0.0.1——本地回环地址#

127.0.0.1 是计算机用来与自身通信的特殊地址。发送到这个地址的数据包完全不会经过物理网卡,而是在内核的网络协议栈中直接“短路”处理。这就是为什么即使拔掉网线,执行 curl http://localhost:8080 依然能够正常工作的原因。实际上,整个 127.0.0.0/8 网段都属于回环地址范围,无论是 127.0.0.1 还是 127.5.6.7,都可以用于本地回环通信。

0.0.0——“任意网络接口”#

0.0.0.0 的具体含义取决于上下文,通常可以分为两种用途:

  • 作为绑定地址(服务端):表示“监听所有可用的网络接口”,比如 eth0wlan0lo 等。在 Flask 框架中,app.run(host='0.0.0.0') 就是用来实现这一功能的,意味着服务器会接受来自任何网络接口的连接请求。
  • 作为路由目标:表示“默认路由”,在路由表中通常写作 0.0.0.0/0,用于匹配所有未明确指定的流量。

一个常见的误区是将 0.0.0.0 当成可以直接访问的目标地址,例如尝试用 curlping 来操作它。这是错误的!0.0.0.0 并不是一个实际的目的地,而是一个通配符,意思是“任意地方”。

绑定地址可访问范围典型应用场景
127.0.0.1仅限本机本地开发调试、安全性要求高的服务
192.168.1.100(指定 IP)仅限该网卡对应的网络多网卡主机根据不同接口提供差异化服务
0.0.0.0所有网络接口生产环境中的通用服务部署

端口——服务的多路复用#

一个 IP 地址可以同时运行成千上万个服务,这得益于端口号(16 位,范围 0–65535)来区分不同的服务。其中,前 1024 个端口被称为“知名端口”,它们通常被一些常见的服务占用:

端口协议服务
22TCPSSH
53UDPDNS
80TCPHTTP
443TCPHTTPS
3306TCPMySQL
6379TCPRedis
27017TCPMongoDB

很多工程师都遇到过这样的问题:“ping 能通,但网站却访问不了。”其实原因很简单:ping 使用的是 ICMP 协议(不涉及端口),而访问网站需要有服务进程绑定到 TCP 的 80 端口。主机网络是通的,但可能是服务没有启动,或者服务只绑定了 127.0.0.1,而不是 0.0.0.0

1
2
3
4
# 查看服务监听的端口情况
ss -tnlp | grep nginx
# LISTEN 0  511   0.0.0.0:80   ...   <-- 正确,允许外部访问
# LISTEN 0  511   127.0.0.1:80 ...   <-- 错误,仅限本地访问

NAT——用 40 亿地址撑起 300 亿设备的魔法#

IPv4 地址总数大约是 42 亿,但如今全球联网设备的数量远远超过这个数字。那么,这么多设备是如何共存的呢?答案就是 网络地址转换(NAT)。简单来说,NAT 让家庭或企业内部的所有设备共享一个公网 IP 地址:路由器在数据包发出时改写源地址,而当响应返回时,再将目标地址映射回对应的内部设备。

1
2
内网: 192.168.1.100:54321  --SNAT-->  公网IP:60001  -->  8.8.8.8:53
内网: 192.168.1.101:33333  --SNAT-->  公网IP:60002  -->  1.1.1.1:443

路由器会将这些地址映射关系存储在内存中,形成一张 NAT 表。不过,这张表中的条目并不是永久有效的,如果某个连接长时间没有活动,对应的记录就会被自动清除。这也就是为什么有些 SSH 会话在闲置一段时间后会突然断开——因为 NAT 表已经把它“遗忘”了。

DNS——互联网的地址簿#

计算机通过 IP 地址进行通信,但人类更容易记住名字。DNS 的作用就是将 www.example.com 转换为对应的 IP 地址 93.184.216.34,它背后是一条递归查询链:

  1. 首先检查浏览器缓存 → 2. 接着查看操作系统缓存(优先读取 /etc/hosts 文件) → 3. 然后交给递归解析器(比如你的 ISP 提供的解析服务,或者公共 DNS 如 1.1.1.1) → 4. 再依次向上查询根服务器、.com 顶级域名服务器,最终到达 example.com 的权威服务器 → 返回 A 记录。

CDN 技术正是利用了这一机制,根据用户的地理位置返回不同的 IP 地址。这就是为什么你在访问 www.netflix.com 时,解析结果会指向你所在城市的服务器,而不是远在加州的源站。

第五部分:虚拟机网络模式#

在 VMware、VirtualBox 或 KVM 里跑虚拟机时,hypervisor 必须决定虚拟 NIC 怎么接到外部世界。三种经典模式:

桥接模式(Bridged)——虚拟机在局域网中独立存在#

在这种模式下,hypervisor 会提供一个虚拟交换机,将虚拟机的网卡直接桥接到物理网络中。虚拟机会像其他设备一样,从家庭路由器获取一个 DHCP 分配的 IP 地址(例如 192.168.1.x),与宿主机处于同等地位。局域网中的其他设备可以直接访问这台虚拟机,比如通过 ping 命令进行连接测试。

适用场景:当你需要搭建一台测试用的 Web 服务器,并且希望同一局域网内的同事能够直接访问它时,这种模式非常合适。

NAT——虚拟机隐藏在私有虚拟路由器之后#

在这种模式下,hypervisor 本身扮演了一个小型路由器的角色。虚拟机会被分配到一个独立子网中的地址(例如,VMware 默认使用 192.168.182.x),而所有出站流量会经过两次 NAT 转换:第一次由 hypervisor 将流量映射到宿主机的 IP 地址,第二次则由家庭路由器将流量转发到公网 IP。

适合的场景:需要隔离环境的同时,仍然要保持网络连接。对于绝大多数开发用的虚拟机来说,这是最合适也是最稳妥的选择。

仅主机模式(Host-only)——完全隔离的网络环境#

在虚拟机(guest)和宿主机之间建立一条虚拟网线,不连接任何外部网络。既没有互联网访问权限,也不接入局域网(LAN)。这种配置非常适合用于恶意软件分析、物理隔离环境测试,或者运行那些“绝对不允许外部访问”的数据库服务。

特性桥接模式NAT 模式仅主机模式
虚拟机 IP 子网与宿主机相同独立的虚拟子网完全隔离的子网
是否可从局域网访问否(需端口转发)
是否可访问外网
是否占用局域网 IP
典型应用场景测试服务器日常开发恶意软件沙箱

第六部分:网络排障——自底向上的方法#

网络问题虽然分为七层,但排查时的顺序与图示的层次相反:从最底层(物理连接、链路、IP)开始,逐步向上(TCP、TLS、应用层)推进。

1
2
3
4
5
6
第 7 层  应用层       curl 能正常工作吗?URL 是否正确?认证有没有问题?
第 6 层  表示层       TLS 证书是否有效?SNI 配置是否正确?
第 4 层  传输层       端口是否开放?防火墙是否拦截?服务是否绑定到 0.0.0.0?
第 3 层  网络层       能否 ping 通网关?路由表配置是否合理?
第 2 层  数据链路层   交换机端口指示灯亮了吗?双工模式是否匹配?
第 1 层  物理层       网线插好了没有?是不是 CAT5e 标准?线缆有没有被压坏?

案例 1:能 ping 通,但网站无法访问#

主机能够响应 ICMP 请求,说明网络的第 1 到第 3 层都没有问题。问题可能出在第 4 层或更高层。

1
2
3
4
5
6
7
8
# 检查是否有进程在监听 80 端口?
ss -tnlp | grep ':80 '

# 从外部网络是否可以访问?
nc -zv example.com 80

# 查看服务日志有什么线索?
journalctl -u nginx -n 50

通常导致这种情况的原因包括:nginx 服务未启动;nginx 启动了但只绑定了 127.0.0.1;防火墙规则阻止了 80 端口的访问;或者 AWS 安全组未开放 HTTP 入站权限。

案例 2:域名无法解析#

1
2
3
ping 8.8.8.8                  # 检查 IP 层是否连通
dig www.example.com           # 直接测试 DNS 解析
cat /etc/resolv.conf          # 查看解析器配置是否正常

如果 8.8.8.8 能通,但 DNS 解析失败,说明当前配置的解析器有问题。可以尝试将解析器替换为 1.1.1.18.8.8.8,然后重新测试。

案例 3:NAT 模式下虚拟机无法访问互联网#

1
2
3
4
5
ip addr           # 检查 DHCP 是否分配了虚拟子网内的 IP 地址?
ip route          # 默认路由是否指向虚拟网关(通常是 .2)?
ping 192.168.182.2  # 测试虚拟 NAT 网关的连通性
ping 8.8.8.8        # 直接通过 IP 地址测试外部网络,绕过 DNS
ping example.com    # 如果这一步失败但上一步成功,说明是 DNS 问题

解决这个问题的常见方法包括:在宿主机上重启 VMware 的 NAT 服务,或者将 /etc/resolv.conf 文件的内容替换为 nameserver 8.8.8.8

hosts 文件——本地 DNS 的覆盖机制#

/etc/hosts(在 Windows 系统中是 C:\Windows\System32\drivers\etc\hosts)会在发起任何 DNS 查询之前被优先检查。它本质上是一个简单的文本文件,用于将 IP 地址映射到域名:

1
2
3
127.0.0.1     dev.example.com
127.0.0.1     api.example.com
0.0.0.0       ads.tracker.example

前两行的作用是将开发环境中的域名指向本机,方便本地调试;第三行则是一种最基础的广告拦截方式——访问这些域名时会被重定向到 0.0.0.0,从而静默失败。修改完 hosts 文件后,记得清理操作系统的 DNS 缓存以确保生效:

1
2
3
4
5
6
# macOS
sudo dscacheutil -flushcache && sudo killall -HUP mDNSResponder
# Windows
ipconfig /flushdns
# Linux(systemd-resolved)
sudo systemd-resolve --flush-caches

第七部分:电源——最容易被忽视的核心组件#

电源是整个系统中唯一与所有其他硬件都直接关联的部件。然而,一个不稳定的电源(PSU)往往会引发各种看似与其他硬件相关的问题:内存(RAM)报错、显卡(GPU)异常、主板故障等等,唯独不会让人联想到是电源本身出了问题。尽管如此,大多数装机指南却仅仅把电源简单地视作一个“瓦数数字”,对其重要性一笔带过。

“80 PLUS"到底在测什么?#

电源的额定功率标明了它能为系统提供多少电力,而效率则反映了它在将墙上的交流电(AC)转换为 12 V、5 V 和 3.3 V 直流电时损失了多少能量。80 PLUS 认证正是基于四个不同的负载点来评估这种转换效率。

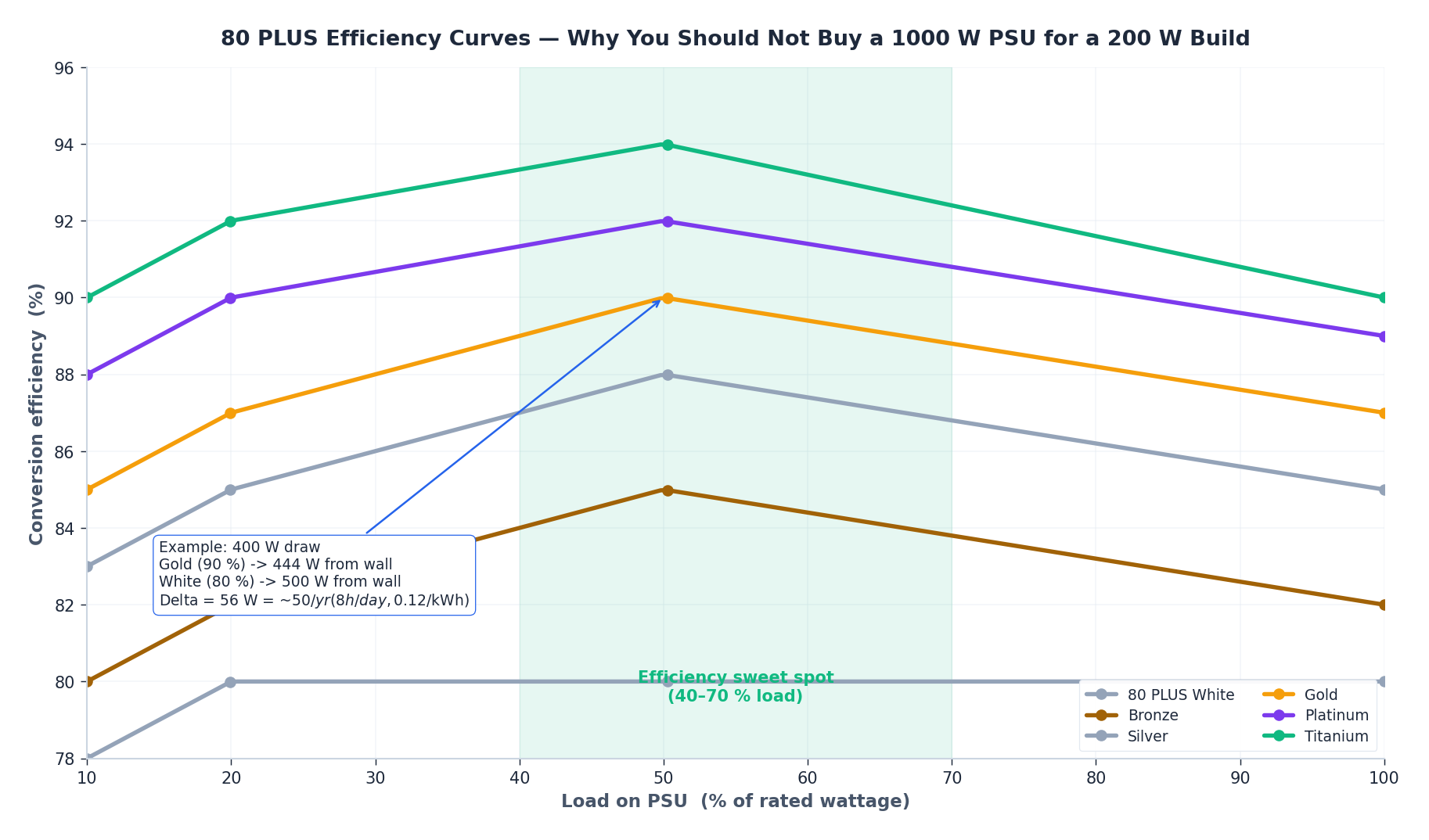

80 PLUS 各等级效率曲线

从这些曲线中可以挖掘出一些不太直观但很有意义的信息:

  • 效率最高点通常出现在 40–70 % 的负载区间。 如果你用一台 1000 W 的电源去带一台 200 W 的主机,实际负载只有 20 %——正好落在效率最低的区间。选个功率过大的电源不仅多花了钱,长期运行还更费电。
  • 钛金认证的优势主要体现在极端负载下。 在 50 % 负载时,金牌(90 % 效率)和钛金(94 % 效率)之间只差了 4 个百分点;但在 10 % 负载时——比如服务器夜间空闲运行的情况——钛金的优势就显现出来了。
  • 省电的价值确实存在,但有限度。 假设一台 400 W 的电脑每天运行 8 小时,电费按每度电 0.6 元计算,使用白牌电源相比金牌每年会多浪费大约 56 W 的电量,折合电费约 350 元。金牌电源通常贵 200 元左右,使用寿命在 7–10 年之间——这笔账一算就清楚了。

如何正确计算电源功率#

通常的经验公式是 (CPU TDP + GPU TDP + 100 W) × 1.3。这里乘以 1.3 是为了应对瞬时功耗峰值(现代显卡在短时间内可能会超出其标称 TDP 的 30%)、电源转换效率的损耗,以及确保系统在长期运行时能够稳定处于电源效率曲线的最佳区间。

配置类型持续功耗范围推荐电源规格
办公(无独立显卡)80–120 W350–450 W,铜牌认证
轻量级游戏(RTX 3050)200–280 W500 W,金牌认证
主流配置(i5-13600K + RTX 4070)350–450 W650 W,金牌认证
高端配置(i9 + RTX 4080)550–700 W850 W,金牌/白金认证
工作站(i9 + RTX 4090)800–1100 W1200 W,白金认证

模组化与非模组电源的区别#

电源的线材设计主要分为三种类型:

  • 非模组电源——所有线缆都直接固定在电源上,无法拆卸。这种设计成本最低,但理线效果最差,尤其在机箱内部显得杂乱无章。
  • 半模组电源——必备的 24-pin 主板供电和 CPU 8-pin 供电线是固定的,而 PCIe 和 SATA 线缆可以按需拆卸。这种设计兼顾了实用性和整洁性,对大多数装机方案来说是最优解
  • 全模组电源——所有线缆都可以自由插拔。虽然价格比其他类型贵 100–200 元,但它能让小型化(SFF)主机的布线更加清爽,也方便日后更换或升级线材。

需要特别注意的是:不同品牌甚至不同型号的电源,其模组线绝对不能混用! 因为电源端的接口针脚定义并没有统一标准,比如将 EVGA 的模组线插入 Corsair 电源,可能会导致 12 V 电路通过 5 V 电路短路,进而引发整套系统的硬件损坏。

第八部分:组件功耗的优先级#

搞清楚哪些硬件是真正的“电老虎”,选电源的时候就不用再靠猜了。

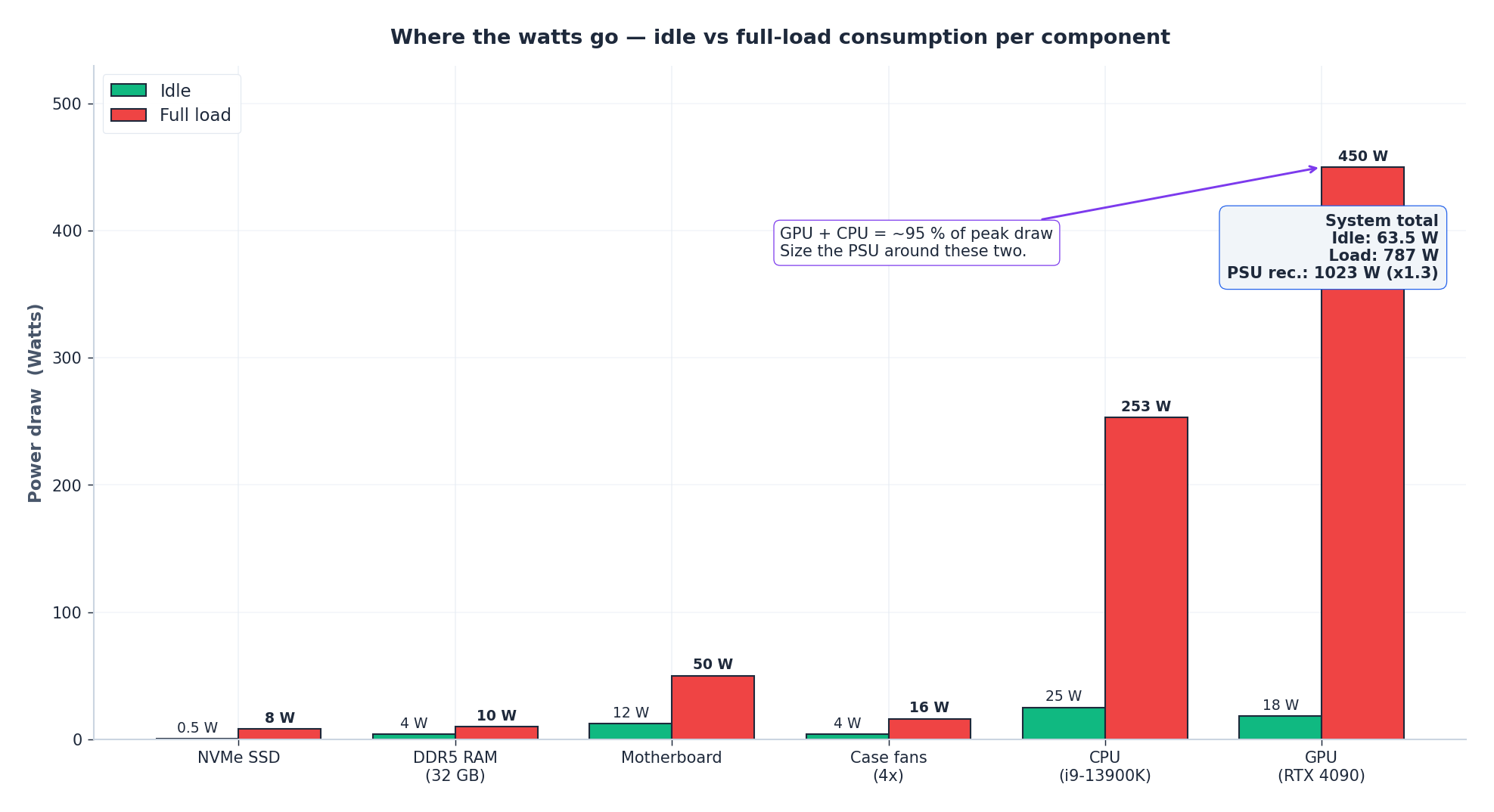

各组件空载与满载功耗对比

这里有两点关键结论:

  1. CPU 和 GPU 合起来吃掉了 80–95 % 的峰值功耗。 其他部件——内存、SSD、主板、风扇——加起来只是个零头。配电源时,直接按 CPU TDP + GPU TDP 来算,再额外留出 100 W 给其他小件就够了。
  2. 空载和满载之间的差距非常夸张,特别是 GPU。 比如 RTX 4090 空载时只有大约 18 W,而满载能飙到 450 W——整整 25 倍的波动。这就是为什么风扇噪音会随着负载变化,也是为什么给 GPU 降压比给 CPU 降压效果更显著的原因。

一个小技巧:如果系统在运行某些游戏场景或渲染任务时频繁重启,问题很可能不是电源的平均功率不足,而是它的瞬态响应能力不够。现代 GPU 在毫秒级别内可能会瞬间冲到 TDP 的 1.3–1.5 倍,这种尖峰电流会让那些“刚好够用”的电源触发过流保护,导致系统重启。

第九部分:数据中心 PUE——每一瓦电都用在了哪里?#

$$ \text{PUE} = \frac{\text{设施总功耗}}{\text{IT 设备功耗}} $$

PUE = 1.0 是理论上的完美值:电网的每一度电都用来干计算的活儿。但现实情况是这样的:

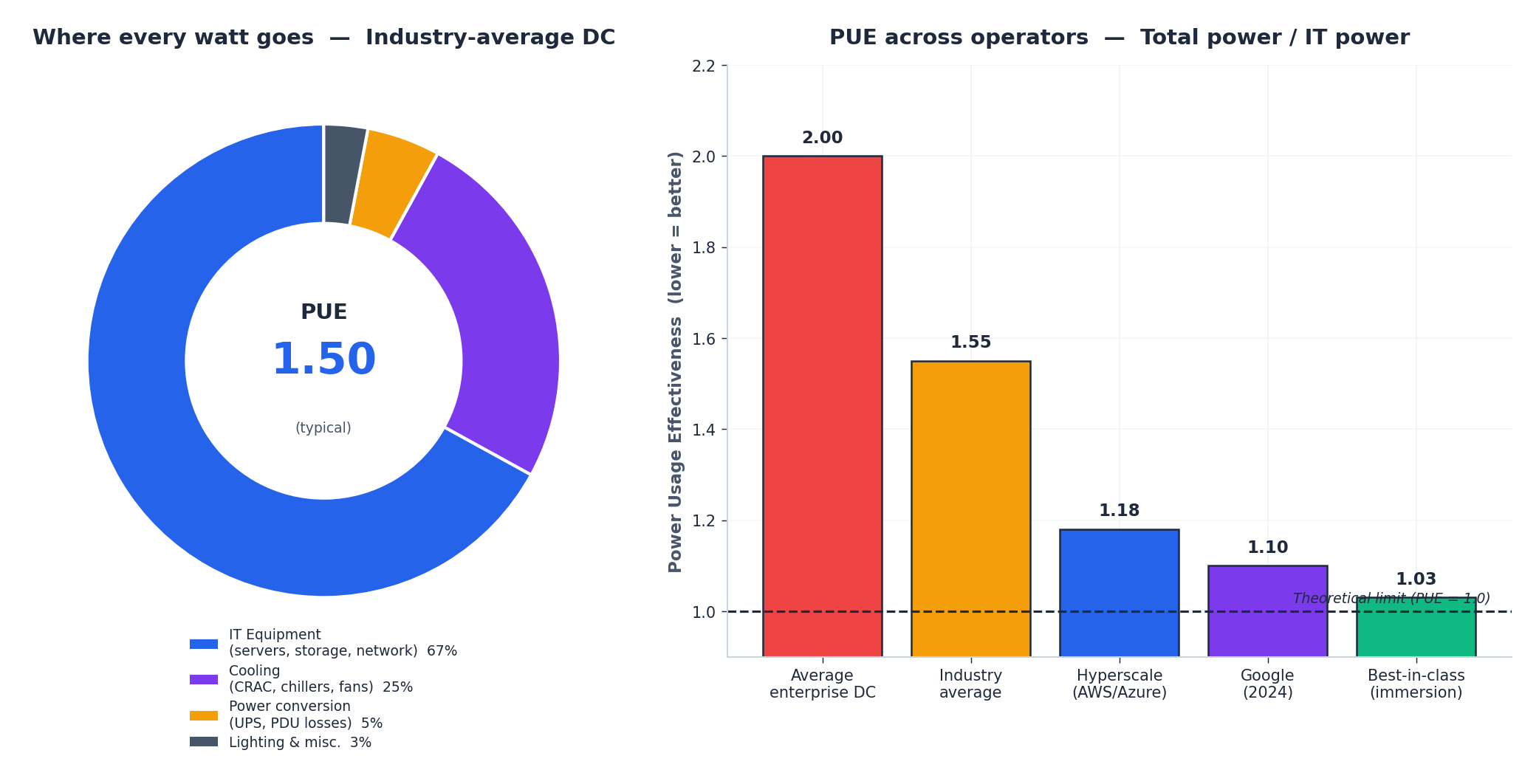

数据中心 PUE 构成与不同运营商对比

一个典型 PUE = 1.5 的数据中心,电力分配大致如下:

  • 67 % 给 IT 设备——服务器、存储设备、网络设备。这才是你花钱建数据中心的原因。
  • 25 % 给制冷系统——冷水机组、CRAC(计算机房空调)、风扇。热负荷越大,这部分占比越高。
  • 5 % 被配电系统吃掉了——UPS、PDU 和变压器的损耗。
  • 3 % 分给了照明、安保和其他建筑用电。

超大规模数据中心的玩家已经把 PUE 压得非常低了。Google 2024 年全机队的 12 个月滚动平均 PUE 达到了 1.10,而一些顶尖设施(比如采用浸没式冷却、不依赖冷水机的)甚至接近 1.03。这些进步主要得益于以下几点:

  • 提高进风温度——冷通道的温度从 18 °C 提升到 27 °C,制冷需求直接减半。
  • 自然冷却——大部分时间利用室外空气(北方地区甚至用海水),避免使用压缩机制冷。
  • 优化气流管理——冷热通道隔离、盲板封堵空位、地板格栅密封,减少热量混杂。
  • 高电压配电——直接用 415 V 三相电送到机柜,比传统的 208 V 少了一次转换,损耗更低。
  • 液冷和浸没式冷却——对于高密度 GPU 机柜,彻底抛弃空气作为换热介质,改用液体冷却。

这也解释了为什么超大规模数据中心选址如此讲究:冰岛、俄勒冈州、瑞典北部等地,全年大部分时间都可以实现几乎“免费”的自然冷却。

第十部分:UPS——为系统保驾护航#

电网稍有波动,哪怕只是短短 30 毫秒的闪断,也可能导致未受保护的服务器瞬间宕机。而 UPS(不间断电源)正是在这关键时刻发挥作用的“救火队员”,它能够在主电网断电和柴油发电机启动之间提供稳定的电力过渡。

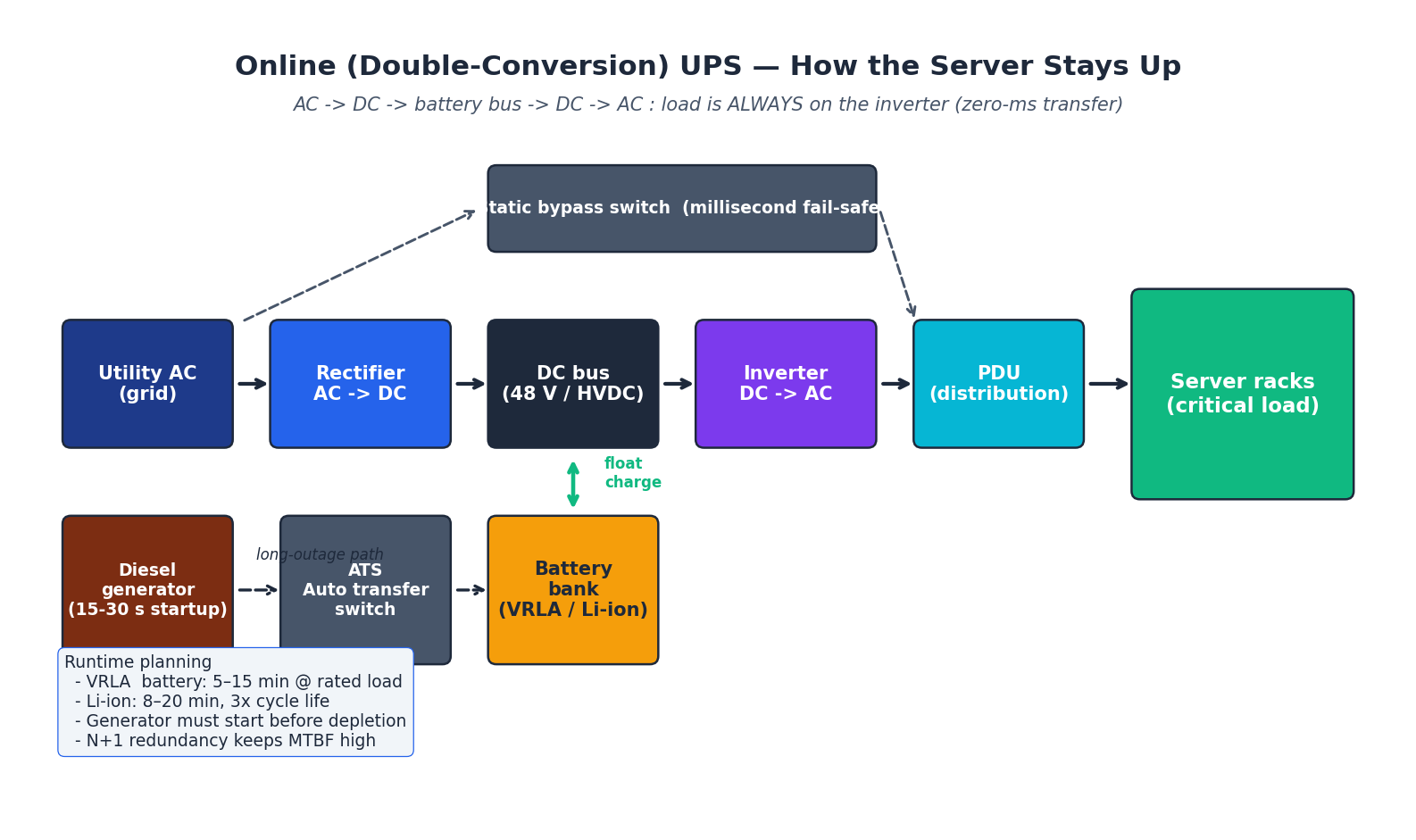

在线式 UPS 架构图:旁路、电池与发电机路径

三种常见的 UPS 拓扑结构#

  • 后备式(Standby) ——平时设备直接由市电供电,当出现电压骤降或断电时,继电器会切换到逆变器供电。切换时间大约在 4 到 10 毫秒之间。这种方案成本较低,适合家庭单台电脑使用。
  • 在线互动式(Line-Interactive) ——在后备式的基础上增加了一个自耦变压器,能够在不依赖电池的情况下调节中等程度的电压波动(如电压过高或过低)。切换时间缩短至 2 到 4 毫秒,广泛应用于小型服务器机房。
  • 在线双变换式(Online Double-Conversion) ——负载始终由逆变器供电,电力路径为:交流电 → 直流电(整流)→ 直流母线 → 直流电 → 交流电(逆变)。电池则始终保持在直流母线上浮充。切换时间为 0 毫秒,负载完全感知不到电网中断的发生。这是数据中心的标准配置。

真实数据中心的完整供电链路#

  1. 市电 从电网接入(如果特别谨慎,还会从另一座变电站拉一路备用电源)。
  2. ATS(自动切换开关)位于市电和发电机之间,负责在不同电源间切换。
  3. 当 ATS 检测到市电中断时,柴油发电机 会在 10 到 30 秒内启动并接管供电。
  4. 在这短暂的 10 到 30 秒内,在线式 UPS 负责支撑负载。现代设计大多采用锂电池,其循环寿命是传统 VRLA 电池的 3 倍,且占地面积仅为后者的一半。
  5. PDU(电源分配单元)将高电流主干线分成多个支路,为每个机柜提供独立电路。
  6. 服务器电源 通常配置两套,分别接入独立的供电回路(A 路和 B 路),以确保即使某一路 UPS 或 PDU 出现故障,也不会导致整个机柜宕机。

正因如此,超大规模数据中心会设计多层级的 N+1 冗余:市电、发电机、UPS、PDU 和服务器电源。任意一层的单点故障对用户来说都是无感知的;即使是同一层出现两个同时故障,系统也能扛住。真正导致全站瘫痪的情况,几乎总是因为故障在不同层级间级联扩散——而这种情况绝大多数是人为操作失误造成的,而非设备本身的问题。

电池续航时间有多长?#

UPS 的续航时间主要取决于 负载大小电池容量,而不是 UPS 的标称功率:

  • 如果一台 5 kVA 的 UPS 在满载(5 kW)情况下使用内置的小容量电池,通常只能支撑 5 到 10 分钟。
  • 同样的设备在半载的情况下,续航时间会延长到大约 25 分钟左右,这是因为电池放电的特性是非线性的。
  • 如果配备了外置电池柜,续航时间可以进一步延长到数小时。不过,在实际应用中,外置电池的容量通常只会设计到“足够发电机完成启动并稳定运行”的程度——一般以 15 分钟为设计目标。

第十一部分:常见硬件故障——分诊指南#

修了十年别人的电脑之后会发现,几乎所有问题都集中在那几种失效模式上。

开机故障排查指南#

现象第一步尝试如果无效再试
主机完全不通电检查插座是否有电、电源开关是否打开、24-pin 主供电接口是否插牢用回形针短接 PSU 的绿色线和任意黑线测试电源是否正常工作
风扇转动但无显示重新插拔内存条——这种方法能解决大约 80% 的类似问题清除 CMOS 设置,逐一测试每根内存条,或者切换到主板集成显卡
主板发出蜂鸣声查阅主板说明书中的蜂鸣码对照表不同型号的主板蜂鸣码定义可能不同
启动后立即蓝屏或内核崩溃检查 CPU 温度(可能是散热器未正确安装导致过热)使用 MemTest86 测试内存一整晚,并检查启动盘的 SMART 状态
启动后负载下自动重启电源功率不足或老化,显卡瞬时功耗过高换一个功率更大且已知正常的电源进行测试

虽然“重插内存”听起来像是一种玄学操作,但它背后其实有科学依据:温度变化会导致 DIMM 内存条逐渐从插槽中松动,同时金手指表面会因氧化而增加接触电阻。将内存条拔出再重新插入,可以有效擦除氧化层,恢复低阻抗的电气连接。

存储与 GPU#

  • SSD 突然卡顿——先检查剩余空间(消费级 SSD 剩余容量低于 10% 时,垃圾回收机制可能会导致性能骤降),确保 TRIM 功能已启用,同时查看 SMART 信息中的“磨损均衡计数”指标。
  • 显卡画面异常——通常是过热或供电不稳定导致的。可以尝试重新插拔 PCIe 供电线,或者将显存频率降低 200 MHz 来排查问题。
  • 显卡无法识别——可能是插错了 PCIe 插槽(优先使用靠近 CPU 的主 x16 插槽,而非芯片组扩展的副槽)、未连接额外供电线,或者在一些高端机箱中 riser 线缆损坏。
  • M.2 NVMe 设备消失——某些主板的 M.2 插槽会与特定 SATA 接口共享带宽,建议查阅主板手册,确认是否存在“共享通道”的限制说明。

网络问题排查#

  • 频繁断网 ——检查对端设备是否正常,更换网线试试,或者更新网卡驱动程序。
  • Wi-Fi 速度慢 ——尝试从 2.4 GHz 切换到 5 GHz 频段;使用 Wi-Fi 分析工具找到干扰较少的信道;同时留意附近是否有微波炉或蓝牙设备造成的信号干扰。
  • 无法获取 DHCP 地址 ——先确认网口指示灯是否亮起,运行 ip addr 查看是否存在 APIPA 地址(169.254.x.x),最后可以尝试重启 DHCP 客户端服务。

总结#

这个系列的核心内容,可以用五句话概括:

  1. 串行任务的性能瓶颈通常是 CPU,而并行任务则卡在 GPU 上,其他硬件的作用本质上是在为它们“打辅助”。
  2. 内存层级结构(寄存器 → L1/L2/L3 缓存 → DRAM → NVMe → HDD)的延迟差异横跨七个数量级,优秀的代码设计必须充分考虑数据局部性。
  3. 存储系统的性能不仅要看带宽和 IOPS,还要关注寿命,具体选型完全取决于实际的工作负载。
  4. 总线(如 PCIe)、接口(如 USB、Thunderbolt)以及主板上的 VRM 模块,直接决定了硬件芯片能否充分发挥其潜力。
  5. 网络和电源是大多数装机者最容易忽略的两个部分,但它们却常常引发最匪夷所思的故障。

如果只能记住一点,请记住:性能瓶颈几乎从来不会出现在你最初怀疑的地方。 使用工具进行分析和测量,相信数据,而不是盲目依赖规格表。

接下来的深度篇(第六部分)将重新探讨本系列中浅尝辄止的内容,包括缓存一致性协议、NUMA 架构、芯片级虚拟化技术,以及能效优化的前沿问题。

本系列

计算机底层原理 6 篇

  1. 01 计算机基础(一):CPU 与计算核心
  2. 02 计算机基础(二):内存与高速缓存系统
  3. 03 计算机基础(三):存储系统(HDD 与 SSD)
  4. 04 计算机基础(四):主板、显卡与扩展
  5. 05 计算机基础(五):网络、电源与故障排查 当前
  6. 06 计算机基础(六):深度解析与系统协作

读有所得?

GitHub 关注我 → 新文周更

GitHub
