常微分方程（九）：混沌理论与洛伦兹系统

1961 年，Edward Lorenz 在重启天气模拟时，用四舍五入后的数值 0.506 代替了原始值 0.506127。 仅仅几周的模拟时间后，预报结果就变得面目全非。这一偶然事件催生了蝴蝶效应的概念，也让混沌从一个诗意的比喻转变为一门严谨的科学。其启示深刻而清醒：即便方程是完全确定性的，其行为在实践层面仍可能是彻底不可预测的。

总结#

• 定义混沌所需的四个条件
• 洛伦兹系统：确定性混沌的典范
• 在吸引子上直观展现蝴蝶效应
• 李雅普诺夫指数：混沌的数值“指纹”
• 分岔级联与倍周期通向混沌的路径
• 其他混沌系统：Rössler 系统与双摆
• 奇异吸引子、分形维数、拉伸与折叠机制
• 应用场景：天气预报、加密、混沌控制、集合预报

前置知识#

• 第八章：非线性系统、相图、极限环
• 第七章：稳定性与分岔基础
• 熟悉三维可视化

什么是混沌？#

一个混沌系统必须同时满足以下四条：

1. 确定性——由精确的方程支配，不含任何随机成分
2. 对初始条件敏感——微小差异会以指数速度放大
3. 有界性——轨迹始终被限制在有限区域内
4. 非周期性——轨迹永不严格重复

核心洞见在于：极其简单的方程也能产生无限复杂的行为。洛伦兹仅用三个方程就证明了这一点。

洛伦兹系统#

• $x$ ：对流强度
• $y$ ：水平方向温度差
• $z$ ：垂直方向温度偏离
• 经典参数取值：$\sigma = 10,\ \rho = 28,\ \beta = 8/3$

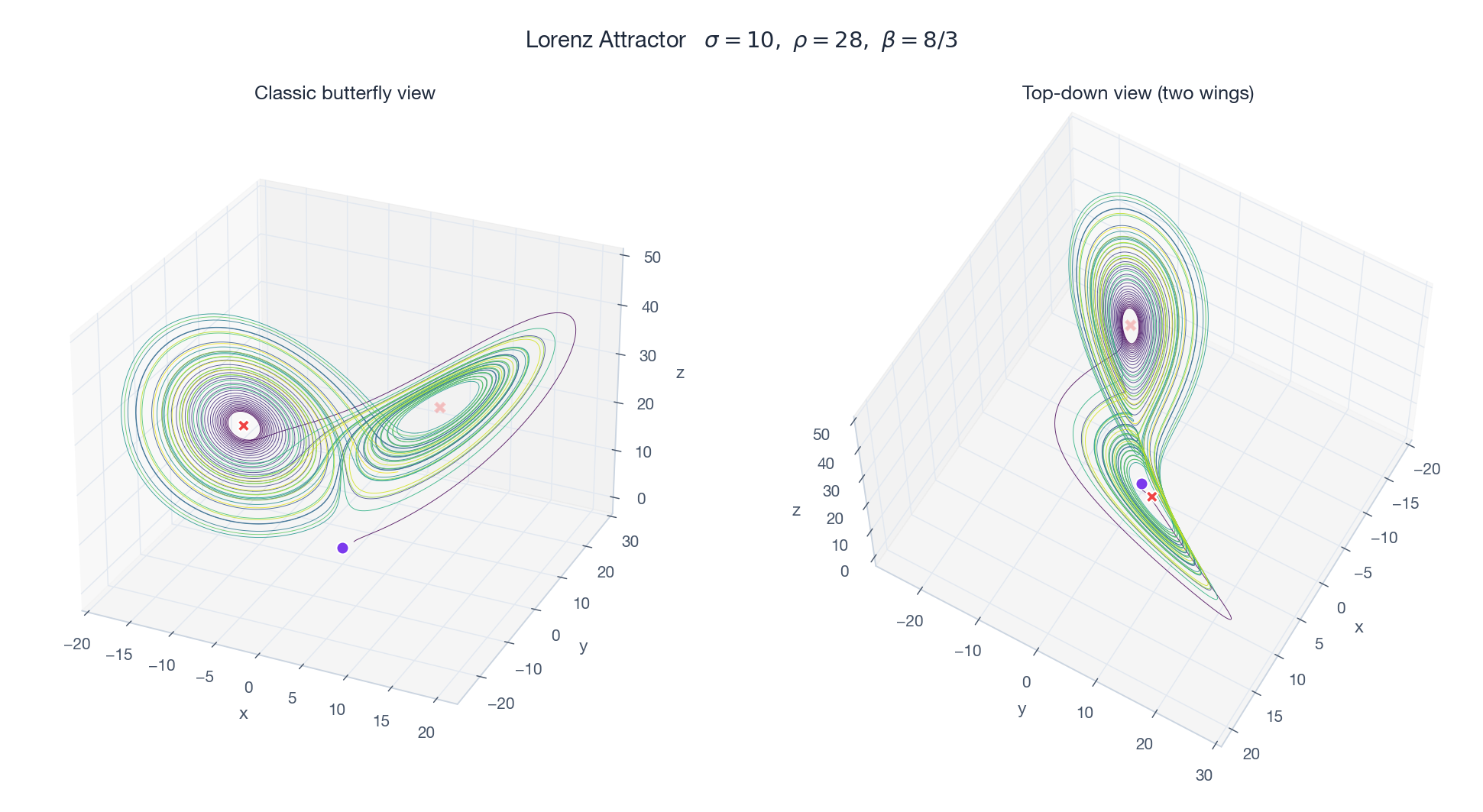

奇异吸引子#

“奇异”体现在三个方面：

• 分形结构：豪斯多夫维数约为 2.06，比曲面“厚”，却比实体“薄”。
• 非周期性：轨迹长度无限，却被约束在有限体积内。
• 无自交：常微分方程解的唯一性禁止轨迹在同一时刻相交。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

import numpy as np, matplotlib.pyplot as plt
from scipy.integrate import odeint

def lorenz(state, t, sigma=10, rho=28, beta=8/3):
    x, y, z = state
    return [sigma*(y-x), x*(rho-z)-y, x*y-beta*z]

t = np.linspace(0, 50, 10000)
sol = odeint(lorenz, [1, 1, 1], t)

fig = plt.figure(figsize=(10, 7))
ax = fig.add_subplot(111, projection='3d')
ax.plot(sol[:,0], sol[:,1], sol[:,2], lw=0.4, alpha=0.85)
ax.set_title('Lorenz 奇异吸引子'); plt.tight_layout(); plt.show()

蝴蝶效应可视化#

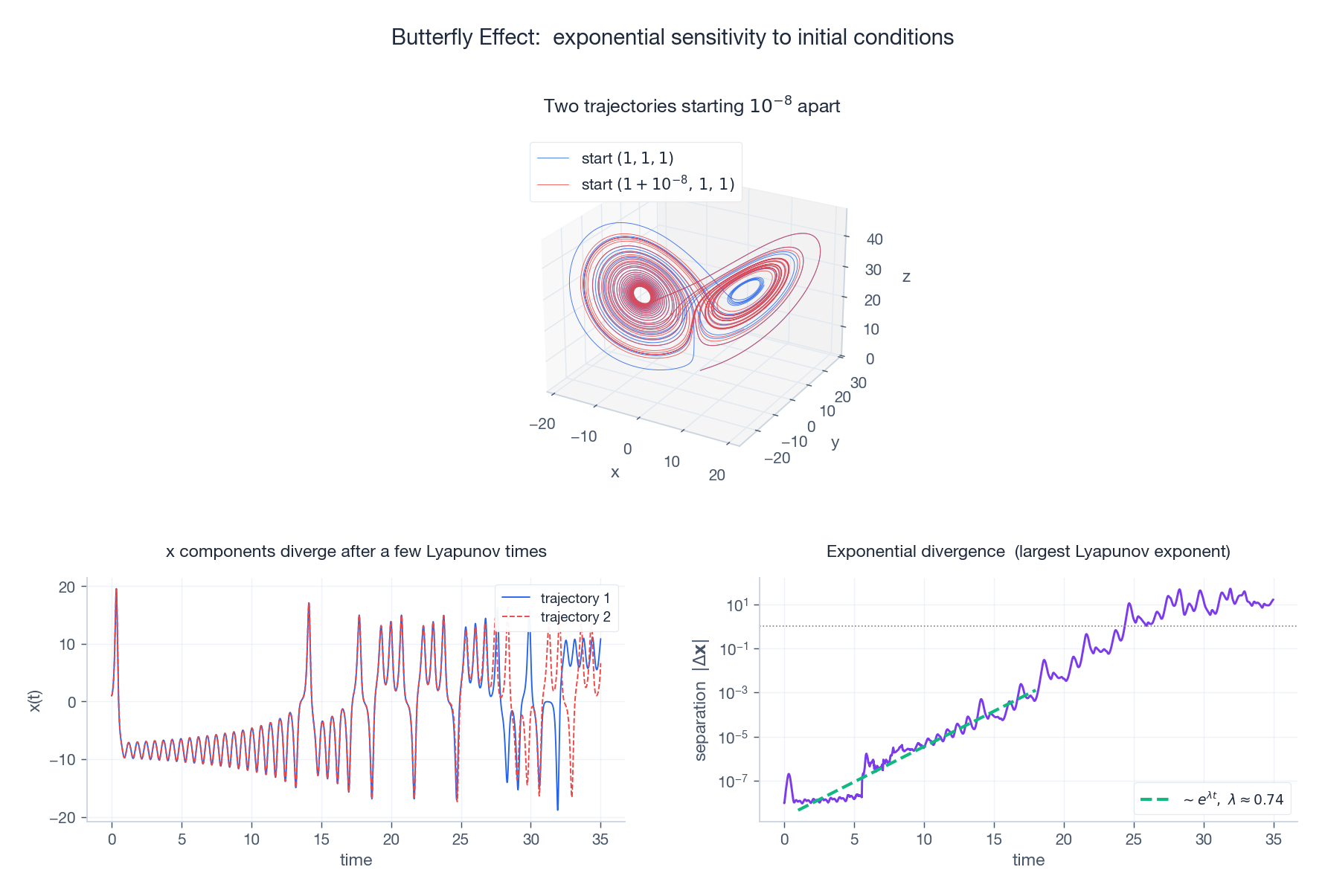

两条初始值仅相差百亿分之一的轨迹——$[1, 1, 1]$ 与 $[1 + 10^{-10}, 1, 1]$ ——会指数发散，直至差异达到整个系统的尺度。

对于大气系统，$\lambda \approx 1/\text{天}$ ，且 $\ln(L/\varepsilon_0) \approx 15$ ，因此 $T \approx 15$ 天。无论模型如何改进，都无法突破这一极限；唯有提高初始测量精度，才能略微拓宽对数项内的差距。

集合视角#

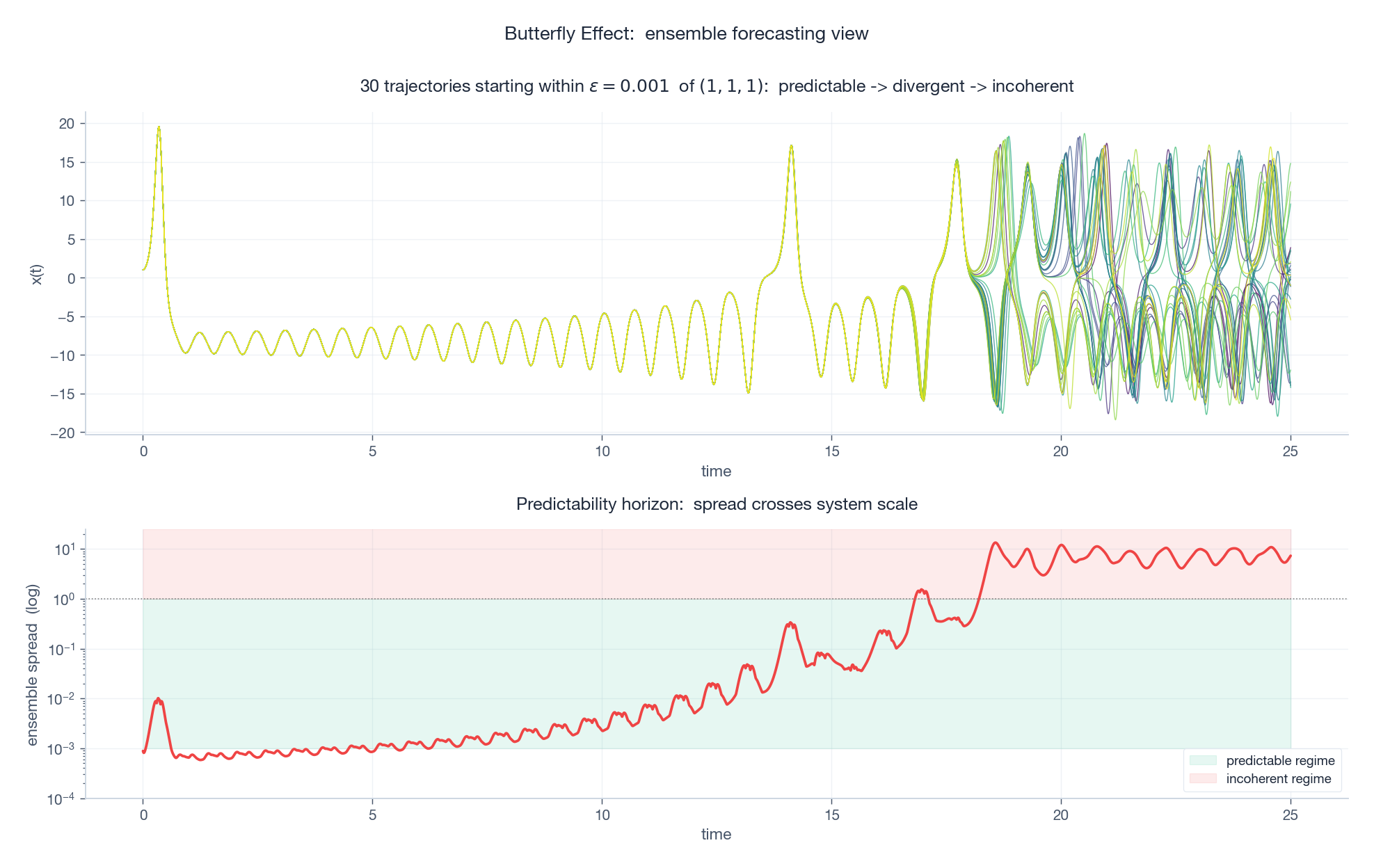

单条轨迹只能反映最坏情况，而一个集合（ensemble）则能揭示预测的不确定性分布。

李雅普诺夫指数：量化混沌#

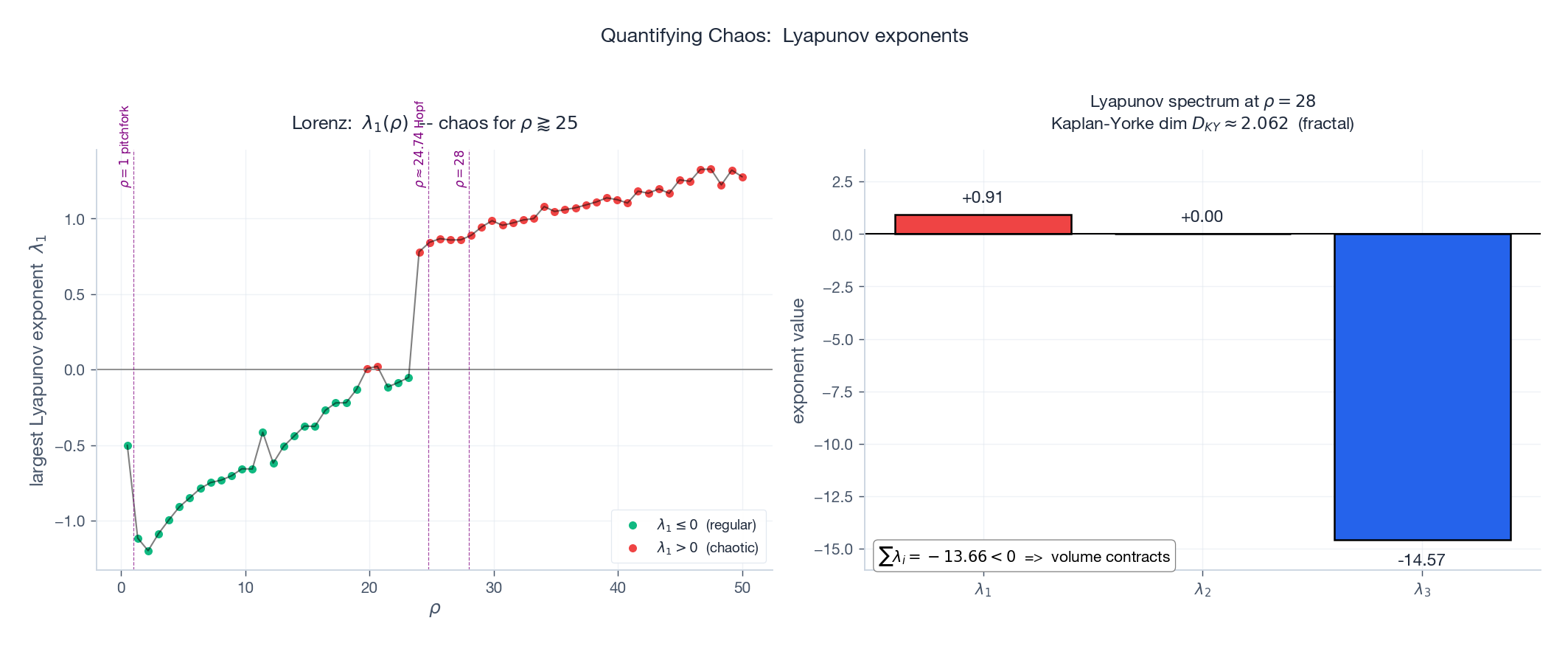

在洛伦兹系统的经典参数下，其李雅普诺夫谱约为 $\{0.91,\ 0,\ -14.57\}$ 。

Kaplan-Yorke（李雅普诺夫）维数#

该吸引子几乎是一个二维曲面，但内部却堆叠着无穷多层分形结构。

平衡点与通向混沌之路#

令 $\dot x = \dot y = \dot z = 0$ ，可得三个平衡点：

• 原点 $C_0 = (0,0,0)$ ：当 $\rho < 1$ 时稳定，$\rho > 1$ 时变为鞍点
• 对称对 $C_\pm = (\pm\sqrt{\beta(\rho-1)},\ \pm\sqrt{\beta(\rho-1)},\ \rho - 1)$ ：在 $\rho = 1$ 时通过分岔产生

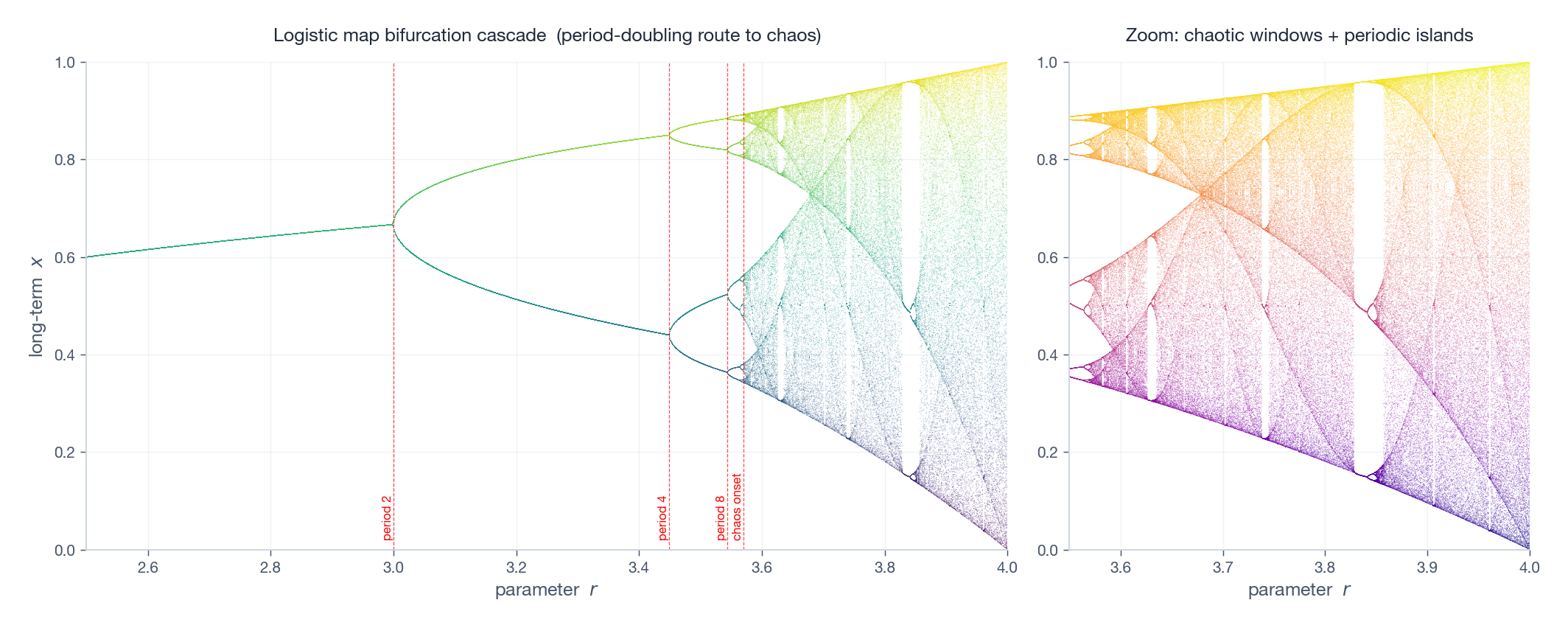

从有序到混沌的经典路径，在逻辑斯蒂映射 $x_{n+1} = r x_n (1 - x_n)$ 中表现得尤为清晰：

其他混沌系统#

Rössler 系统#

当参数取 $a = b = 0.2,\ c = 5.7$ 时，系统会产生一个“折叠丝带”状的吸引子，比洛伦兹系统更清晰地展现了拉伸-折叠这一混沌的核心机制。

双摆#

由两根铰接的刚性杆组成，是结构最简单的混沌机械系统之一。

你甚至可以在桌面上亲手搭建一个双摆，亲眼见证微小的初始差异如何随时间急剧放大，其直观冲击力远胜于任何计算机模拟。

奇异吸引子：拉伸与折叠#

混沌吸引子具有分形结构——自相似，且维度为非整数。其形成机制非常直观：

• 拉伸：使邻近轨迹彼此远离，导致对初值的敏感性。
• 折叠：将被拉伸的轨迹折回，确保整体运动保持有界。

无限次重复这一过程，便形成了类似“千层酥”的无限层结构。想象一位面包师揉面：拉伸、折叠、再拉伸、再折叠……经过 $n$ 步后，两个初始相距 $\varepsilon$ 的酵母细胞，在层面方向上的距离将变为 $2^n \varepsilon$ 。

这一单一机制——在某些方向上膨胀，在另一些方向上收缩，并辅以全局性的折叠——正是自然界中所有奇异吸引子的共同本质。

混沌的应用#

天气预报的极限#

• 1-3 天：预报高度准确
• 3-10 天：具有实用参考价值
• 超过两周：仅能提供统计趋势

现代气象中心普遍采用集合预报：运行数十个初始条件略有扰动的模拟，并根据结果的离散程度来评估预报信心。

混沌加密#

通信双方共享混沌系统的参数作为密钥。混沌输出的不可预测性使其天然构成一种流密码；若无密钥，攻击者无法重现该混沌序列。

控制混沌（OGY 方法，1990）#

1. 在混沌吸引子中定位嵌入的不稳定周期轨道。
2. 当系统轨迹自然靠近该轨道时，施加微小的扰动将其“钉”在轨道上。
3. 混沌运动由此被抑制为周期运动，且所需控制量可以任意微小。

该方法已在激光物理、化学反应器乃至心脏起搏器等领域得到应用。

混沌同步#

当两个混沌系统被足够强地耦合时，它们能够同步到同一条（仍是混沌的）轨迹上。这构成了混沌保密通信的数学基础。

混沌与哲学#

拉普拉斯妖（1814）：“若知晓宇宙中每个粒子的精确状态，未来便可完全计算。”

混沌的回应：即使宇宙是完全确定性的，只要测量精度是有限的，未来就无法被精确计算。因为误差会指数级放大，任何有限精度的信息都会在有限时间内被彻底“遗忘”。

这并未破坏因果律，但它从根本上限制了可预测性。区分这两者至关重要。

练习题#

概念题

1. 混沌与随机性的本质区别是什么？
2. 为何二维连续系统不可能产生混沌，而三维系统可以？
3. 正的李雅普诺夫指数在物理上和实际操作中分别意味着什么？

计算题

4. 验证洛伦兹系统在 $\rho < 1$ 时原点稳定，在 $\rho > 1$ 时为鞍点。
5. 证明 $\nabla\cdot\mathbf{f} = -(\sigma + 1 + \beta)$ ，即洛伦兹流以恒定速率收缩相空间体积。
6. 对康托尔集，证明其盒计数维数为 $\ln 2/\ln 3$ 。

编程题

7. 绘制 $\rho \in \{10, 28, 100\}$ 时的洛伦兹吸引子，并比较其拓扑结构。
8. 数值计算三个李雅普诺夫指数，并验证 $\sum \lambda_i = -(\sigma + 1 + \beta)$ 。
9. 制作双摆动画，从两个极其接近的初始状态出发，直观展示其轨迹的发散过程。
10. 构建 Rössler 系统关于参数 $c$ 的分岔图，并识别其中的倍周期通路。

计算李雅普诺夫指数：Benettin 算法的精要#

教科书中的公式 $\lambda = \lim_{T\to\infty}\frac1T\ln\frac{\|\delta(T)\|}{\|\delta(0)\|}$ 虽简洁，但直接实现会导致溢出——因为 $\delta(t)$ 会指数增长。Benettin（1980）提出了一种巧妙方案：每隔一小段时间就对 $\delta$ 进行归一化，并累加其对数增量。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

import numpy as np
from scipy.integrate import solve_ivp

def lorenz(t, y, sigma=10, rho=28, beta=8/3):
    x, yy, z = y
    return [sigma*(yy-x), x*(rho-z)-yy, x*yy-beta*z]

def benettin_lambda1(y0, T_total=1000, dt=0.5):
    y = np.array(y0, dtype=float)
    delta = np.random.randn(3); delta /= np.linalg.norm(delta)
    log_sum = 0.0
    n_steps = int(T_total/dt)
    for _ in range(n_steps):
        sol  = solve_ivp(lorenz, (0, dt), y,        rtol=1e-10).y[:, -1]
        sol2 = solve_ivp(lorenz, (0, dt), y+1e-8*delta, rtol=1e-10).y[:, -1]
        d_new = (sol2 - sol)/1e-8
        norm = np.linalg.norm(d_new)
        log_sum += np.log(norm)
        delta = d_new / norm
        y = sol
    return log_sum / T_total

print(benettin_lambda1([1, 1, 1]))   # 应得约 0.905

若要计算完整的李雅普诺夫谱，需将 $\delta$ 替换为一个 $n \times n$ 的正交矩阵，并在每一步进行 QR 分解（即 Wolf 算法）。洛伦兹系统的谱大致为 $(0.905, 0, -14.57)$ ，其总和等于系统的散度 $-(\sigma + \beta + 1) = -13.67$ ，这是一个重要的自洽性检验。

陷阱提示：步长 $dt$ 过小，虽能保证线性化精度，但 QR 分解的计算开销会主导；过大则非线性效应过强，使得归一化失去意义。对于洛伦兹系统，$dt \in [0.1, 1.0]$ 是一个有效的经验范围。

混沌系统的数值积分：误差的特殊含义#

对于收敛系统，RK4 方法的误差为 $O(h^4)$ ，意味着步长减半，误差会降至原来的 1/16。然而，混沌系统打破了这一直觉。

影子轨迹原理指出：数值轨迹不会长时间贴近你所设定初值对应的真实轨迹 $\gamma(t)$ ——任何浮点舍入误差都会被指数放大。但是，必然存在另一条真实轨迹 $\gamma^*(t)$ （它源于一个略微不同的初始条件），能始终与你的数值轨迹保持接近。因此，你所绘制的洛伦兹“蝴蝶”在统计意义上是可信的，但在逐点意义上却是无意义的。

实践启示：

• 比较“两个洛伦兹模拟在 $t = 50$ 时的位置”毫无意义——指数发散早已淹没了所有信号。
• 应比较“吸引子的分形维数、李雅普诺夫谱、功率谱”等不变量。
• 若用机器学习模型预测混沌系统，使用 MSE 损失是错误的。应转向统计匹配，如吸引子重构或能量谱拟合。

步长选择经验法则：$dt \approx 0.1 / \lambda_{\max}$ 。对于洛伦兹系统，$\lambda_{\max} \approx 0.9$ ，故应取 $dt \le 0.1$ 以分辨混沌的时间尺度。

一个具体算例：洛伦兹系统三种 $\rho$ 取值的不同行为#

文中给了 $\rho$ 的相图区域表，但抽象的"鞍点"、“螺旋”、“奇异吸引子"对没动手算过的人来说仍然是空中楼阁。我固定 $\sigma = 10$ ，$\beta = 8/3$ ，初值取 $(1, 1, 1)$ ，用 RK4、步长 $0.005$ 跑到 $t = 50$ ，比较三组 $\rho$ ：

$\rho = 0.5 < 1$ ：原点是唯一稳定平衡点。轨迹快速收敛——$t = 10$ 时已落到 $(10^{-3}, 10^{-3}, 10^{-3})$ 数量级，$t = 20$ 时全部分量小于 $10^{-7}$ 。Jacobian 在原点的特征值约为 $\{-0.45,\ -2.67,\ -10.55\}$ ，全负实数，对应稳定结点的强收敛速率。

$\rho = 15$ （在 $(1, 24.74)$ 区间内）：双不动点 $C_\pm = (\pm\sqrt{8/3 \cdot 14},\ \pm\sqrt{8/3 \cdot 14},\ 14) \approx (\pm 6.11,\ \pm 6.11,\ 14)$ 。轨迹绕 $C_+$ 螺旋收敛，$t = 30$ 时已稳定在 $(6.108,\ 6.110,\ 14.001)$ ，与解析值差 $10^{-3}$ 量级。Jacobian 在 $C_+$ 的特征值（数值求解）约为 $\{-12.61,\ -0.53 \pm 7.01 i\}$ ——一个实负根加一对负实部复根，这就是稳定螺旋的特征。

$\rho = 28$ （经典混沌值）：$C_\pm \approx (\pm 8.485,\ \pm 8.485,\ 27)$ ，但都是不稳定螺旋，特征值约为 $\{-13.85,\ 0.094 \pm 10.19 i\}$ 。轨迹在两翼之间永不停歇地穿梭。我跑了两次：初值 $(1, 1, 1)$ 和 $(1 + 10^{-10}, 1, 1)$ ，到 $t = 30$ 时 $x$ 分量分别是 $-7.14$ 和 $+9.83$ ——已经彻底失相干。

最有教益的对比是 $\rho = 15$ 和 $\rho = 28$ ：复部都很接近（约 $7 \sim 10$ ），但实部的符号一翻，整个行为天翻地覆——一个是优雅的螺旋衰减，一个是终生漫游的奇异吸引子。这就是 Hopf 分岔在 $\rho \approx 24.74$ 处发生的根源。

直觉与陷阱：为什么 $T = 30$ 是不可重复的#

很多新手在跑混沌仿真时会问：“为什么我两次运行结果不一样？"——这不是 bug。两次浮点运算如果在不同顺序下进行（CPU 流水线、SIMD 矢量化、并行规约），最末位的舍入就会不同；最大 Lyapunov 指数 $\lambda_1 \approx 0.905$ 意味着每 $1.1$ 时间单位误差放大 $e$ 倍。从 $10^{-15}$ （双精度精度上限）到系统尺度 $\sim 30$ ，需要 $\ln(30/10^{-15}) / 0.905 \approx 37$ 时间单位。所以：

• $t < 10$ ：两次运行视觉上完全一致；
• $t \in [10, 30]$ ：开始看到分歧，但还在吸引子上；
• $t > 40$ ：完全不可比，同一参数下任何"逐点"对比都没意义。

这是初学者最常见的认识误区：把混沌系统当成确定性系统去做"复现实验”。正确的做法是比较统计不变量——吸引子分形维数、Lyapunov 谱、功率谱密度、转移矩阵——这些在两次运行里都会一致到 3-4 位有效数字。

第二个陷阱是步长。$\rho = 28$ 时 RK4 的稳定区域要求 $h \cdot \lambda_{\max}^{\text{stiff}} < 2.78$ ，本系统 Jacobian 最负特征值约 $-13.85$ ，所以 $h < 0.2$ 就够稳定。但要分辨混沌的时间结构，经验法则 $h \approx 0.1 / \lambda_1 \approx 0.11$ 。我习惯用 $h = 0.005$ 不是因为稳定性需要，而是为了让吸引子上的高频细节（频率约 1 Hz）每周期采到 200 个点，画图才好看。如果只关心统计量，$h = 0.05$ 就够了。

应用与反例：混沌不是"看起来随机”#

学术界常见的滥用是把"看起来不规则的时间序列"直接套上"混沌"标签。判定标准必须严格：

• 正的最大 Lyapunov 指数（用 Wolf 算法或 Benettin 算法估计）；
• 分形维数（Grassberger-Procaccia 或 Kaplan-Yorke）；
• 可重构吸引子（用 Takens 时滞嵌入定理验证轨迹形成低维流形）；
• 倍周期分岔级联或类似的标准混沌路径。

反例——心率变异性（HRV）：1990 年代有大量论文声称健康人的 HRV 是混沌的，病人则失去混沌特性。Glass 在 Chaos 期刊上的综述指出，这些研究里几乎没有一篇严格估计了 Lyapunov 指数，多数只是看到"频谱宽"就下结论。HRV 更可能是高维随机过程（呼吸、压力反射、情绪），不是低维混沌。这个教训促使后来的非线性时间序列分析必须配套显著性检验（surrogate data tests）。

正面应用：天气预报集合方法（ECMWF 用 51 个成员的扰动初值跑 14 天）、激光通讯保密系统（Cuomo-Oppenheim 1993）、混沌神经网络（Skarda-Freeman 嗅球理论）、心脏除颤（OGY 控制）。这些都建立在严格的混沌指标之上，而不是"看起来乱"。

接入机器学习：储备池计算与可预测性之墙#

李雅普诺夫时间 $T_\lambda = 1/\lambda_{\max}$ 为预测设定了一个硬性上限。对洛伦兹系统而言，该时间约为 1.1 个单位。超过此限，初始条件的浮点不确定性便会扩散至整个吸引子。这是物理定律决定的极限，任何模型都无法逾越。

储备池计算（Reservoir Computing, RC）是过去十年应对这一挑战最简洁有效的工具：固定一个大型的随机非线性循环网络（即“储备池”），仅训练其输出层。Pathak 等人（2018, PRL）利用 RC 将 Kuramoto-Sivashinsky 方程的预测能力推至约 $8 T_\lambda$ ，超越了传统的数据同化方法。

关键要点：

1. RC 并非在“学习动力学”，而是在高维嵌入空间中近似“复制”吸引子。
2. 训练过程仅为岭回归，无需反向传播（BPTT），也不存在梯度消失问题。
3. $T_\lambda$ 是天花板，而非地板。RC 的优势在于能更接近这一理论极限。

对 PINN / Neural ODE 的启示：要求机器学习模型预测混沌系统的长期未来是一个错误的目标。正确的方向是学习其不变量——如吸引子的几何结构、频谱特性或转移算子。这也正是 PDE-ML 第七章中“分数匹配”（score matching）方法的深层含义之一。

总结#

下一步#

下一章把分岔现象本身作为研究对象。当方程的参数缓慢变化时，系统的定性行为会在某些临界值发生突变——种群灭绝、电网崩溃、相变。下一章给出鞍-结、跨临界、超临界 Hopf 等几类标准分岔的范式形式，并展示如何识别真实系统中的分岔。

工程实践片段：混沌在密码学里的兴衰#

九十年代有一波研究热潮，把混沌系统用作流密码的核心。基本思路朴素而漂亮：通信双方共享 Lorenz 系统的参数 $(\sigma, \rho, \beta)$ 和初值，分别在两端独立积分得到相同的"伪随机"序列，用它跟明文异或就实现加密。攻击者没有初值，由于初值敏感性，几乎无法重建该序列。Pecora 和 Carroll 1990 年的混沌同步实验更让这套方案看起来可行——只需把驱动信号送给接收端，接收端的混沌系统会自动锁相。

但这条路最终基本失败，原因值得记下来。第一，浮点数实现的混沌系统在不同 CPU 架构上会产生不同的舍入误差，发送端和接收端的 IEEE 754 操作顺序差异会被指数放大——除非用整数算术或定点数实现，但那时混沌特性又会被量化破坏。第二，2004 年前后多项工作（Alvarez & Li 等）展示了通过相空间重构能从短短几千字节的"混沌密文"还原系统参数，因为 Takens 时滞嵌入定理对攻击者一样有效。第三，AES 这种基于代数结构的密码在硬件上吞吐量是混沌方案的几十倍，且有严格安全证明。

混沌密码学没有被完全埋葬：在物理层（光纤通讯里用半导体激光的混沌输出做随机数源、量子混沌的真随机性）仍然活跃。但作为通用流密码，它的优势全是表面：复杂度、不可预测性、统计性质——这些 AES 全都能用更便宜更可证安全的方式给出。这是我从这段历史里学到最深的一课：直觉吸引力不等于工程价值。一项技术能否上场，看的是与现有方案的端到端比较，不是它在课堂上有多迷人。

类似的命运也发生在"用神经网络学非线性动力学"上。教科书例子很美，工业落地里几乎全输给"线性系统辨识 + 鲁棒控制"——后者老但稳。这种现象在工程里反复出现，值得每个研究者警惕。

参考文献#

• Lorenz, “Deterministic Nonperiodic Flow,” J. Atmospheric Sciences (1963)
• Strogatz, Nonlinear Dynamics and Chaos, CRC Press (2015)
• Gleick, Chaos: Making a New Science, Viking Press (1987)
• Ott, Chaos in Dynamical Systems, Cambridge (2002)
• Ott, Grebogi & Yorke, “Controlling Chaos,” Physical Review Letters (1990)
• Sparrow, The Lorenz Equations: Bifurcations, Chaos, and Strange Attractors, Springer (1982)
