常微分方程（十三）：偏微分方程引论

当一个量依赖于不止一个自变量，整个 ODE 世界就分裂为一个远更丰富的世界：偏微分方程（PDE）。 金属棒里的温度同时是位置和时间的函数；振动的弦在空间与时间两个维度中演化；静电势驻留在三维空间中。ODE 的所有技术此时变成"工具"而不是"答案"——分离变量法把一个 PDE 拆成一族 ODE，那族 ODE 的本征值就是算子的谱，叠加原理再把一切重新缝合。

本章不是百科全书，而是一次实战导览：我们聚焦三大经典方程——热方程、波动方程、Laplace 方程——因为任何二阶线性 PDE 在二变量情形下，从一个精确意义上看，都"相似"于三者之一。

本章要点

PDE 与 ODE 的本质差别，以及"三大正则型"为何几乎覆盖一切线性二阶问题
分类定理：判别式 $B^2 - AC$ 决定抛物型 / 双曲型 / 椭圆型
分离变量法的标准流程：PDE -> Sturm-Liouville 本征问题 -> Fourier 级数
d’Alembert 公式与光锥：有限速度传播 vs 形式上的"无限速度"
有限差分法（FTCS、Crank-Nicolson、leapfrog）及其稳定性（CFL 条件、von Neumann 分析）
极值原理 与 Gauss-Seidel 迭代求解 Laplace 方程
适定性 的初步认识：哪些初/边值数据让 PDE 问题"恰好可解"

先修知识：第 11 章数值方法，第 12 章边值问题，以及多元微积分（梯度、Laplace 算子、链式法则）。

从 ODE 到 PDE

ODE 中，未知函数 $y(t)$ 依赖单一变量。每个解由有限多个常数（数目等于阶数）刻画，初值便能挑出唯一一条解。

PDE 要求一个多变量函数。要确定它，需要在整条低维曲面（2D 中的曲线、3D 中的曲面）上给定数据；解空间真正是无限维的。同一个方程，给定一种数据时适定，换一种数据可能立刻不适定——这是 ODE 完全没有的现象。

三大经典方程

方程	公式	类型	物理意义
热方程	$u_t = \alpha\,u_{xx}$	抛物型	不可逆扩散
波动方程	$u_{tt} = c^2\,u_{xx}$	双曲型	时间可逆传播
Laplace 方程	$u_{xx} + u_{yy} = 0$	椭圆型	平衡 / 无时间演化

为什么恰好是这三个？因为任意二变量二阶线性 PDE，经过坐标变换，都可以化为这三种正则型之一。判别式决定属于哪一种。

分类定理

$$A\,u_{xx} + 2B\,u_{xy} + C\,u_{yy} + (\text{低阶项}) = 0,$$

定义判别式 $\Delta = B^2 - AC$：

$\Delta$	类型	正则代表	实特征曲线
$> 0$	双曲型	波动方程	两族
$= 0$	抛物型	热方程	一族（退化）
$< 0$	椭圆型	Laplace 方程	无（复）

实特征曲线的数目，决定扰动如何传播、问题接受什么样的数据、什么样的数值格式才能用。

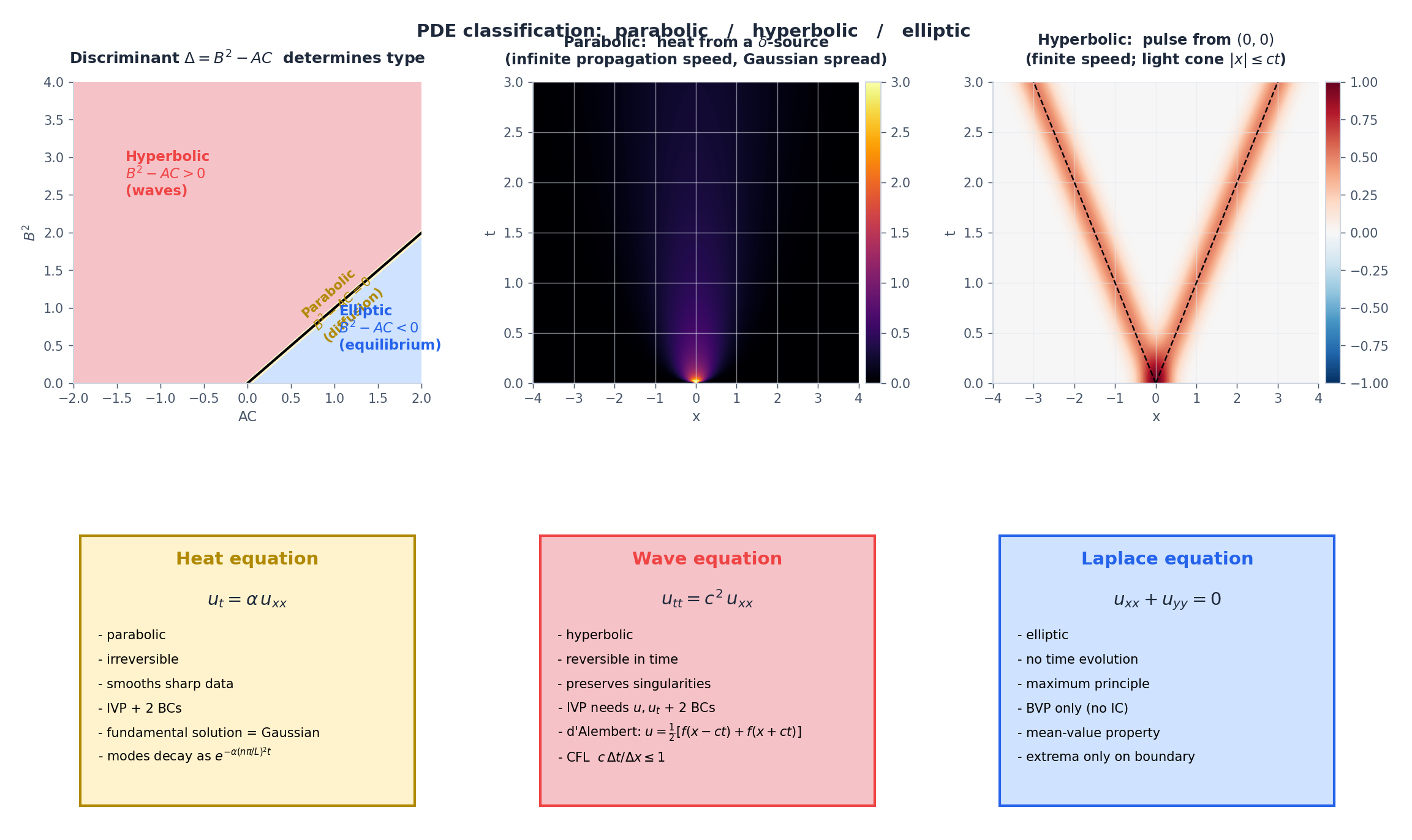

左上：$(AC, B^2)$ 平面被直线 $B^2 = AC$ 切分——上方是双曲型，下方是椭圆型，线上是抛物型。中上：抛物型基本解——原点处的 $\delta$ 源迅速展开为高斯分布，形式上一瞬间在所有点都非零（形式"无限速度"）。右上：双曲型——局部扰动严格被光锥 $|x|\leq ct$ 限制。下排：三大正则方程并排呈现，每张卡片列出最关键的性质。

物理直觉：

双曲型：池塘里投石子——涟漪以有限速度向外传播；信号到达远处需要时间。
抛物型：触摸钢棒一端——理论上另一端"立刻"开始升温（虽然指数级地微弱）。
椭圆型：稳态——时间已被积出，只剩源与汇之间的平衡。

抛物型的"无限速度"在物理上不严格，但实际上误差衰减极快、不会在可观测时间内显现，所以模型仍然非常成功。

热方程

一段话推导

$$\rho c_p \frac{\partial u}{\partial t} = -\frac{\partial q}{\partial x},$$$$u_t = \alpha\,u_{xx}, \qquad \alpha = \frac{k}{\rho c_p}.$$

扩散系数 $\alpha$ 的量纲是 $\text{长度}^2/\text{时间}$——这是 $k, \rho, c_p$ 唯一自然的组合方式。

分离变量法

$$\frac{T'}{\alpha T} = \frac{X''}{X} = -\lambda \quad (\text{常数}).$$

左边只含 $t$，右边只含 $x$，相等只能是同一个常数。于是

$$X'' + \lambda X = 0, \qquad T' + \alpha\lambda\,T = 0.$$

Dirichlet 边界给出本征值 $\lambda_n = (n\pi/L)^2$，本征函数 $X_n(x) = \sin(n\pi x/L)$，时间因子 $T_n(t) = e^{-\alpha\lambda_n t}$。叠加得到完整的 Fourier 正弦级数解：

$$\boxed{\;u(x, t) = \sum_{n=1}^\infty b_n\,\sin\!\frac{n\pi x}{L}\,e^{-\alpha (n\pi/L)^2 t},\quad b_n = \frac{2}{L}\int_0^L f(x)\sin\!\frac{n\pi x}{L}\,dx.\;}$$

两条结构性教训：

热方程是 Fourier 滤波器。高模态（大 $n$）衰减比低模态快得多——模态 $n$ 的半衰期 $\propto 1/n^2$。初值中的尖锐特征几乎瞬间被磨平，平滑特征则慢慢褪去。
边界条件选择基函数：Dirichlet -> 正弦；Neumann -> 余弦；周期 -> 复指数。本征函数正交，系数即内积。这就是 Laplace 算子的谱分解。

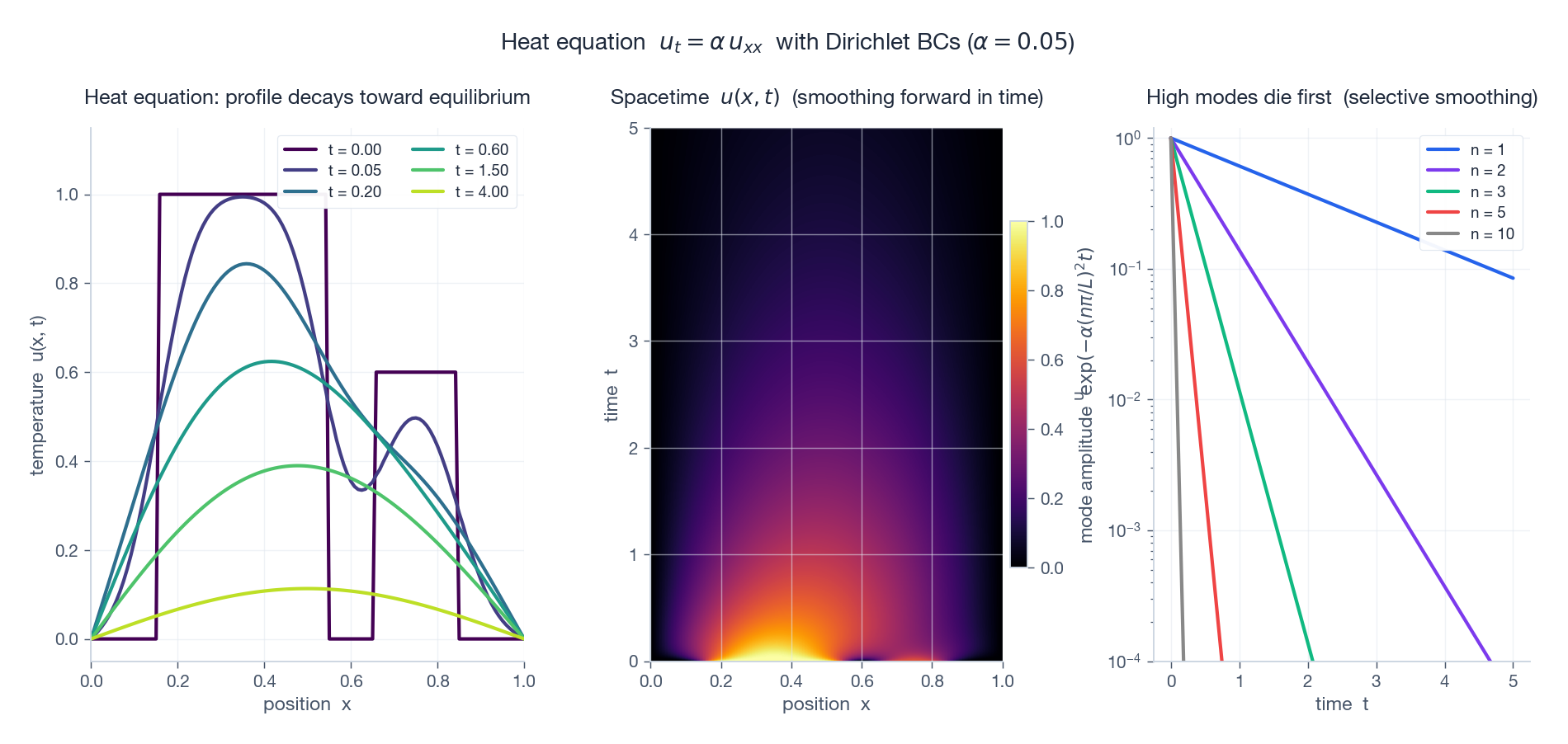

左：$u(x, t)$ 在六个时刻的快照——分段常数初值在不到一秒内被磨平，趋向平衡 $u\equiv 0$。中：同一解的时空热图——明亮结构沿时间轴上升时迅速褪色。右：Fourier 模态在 log 坐标下的衰减；模态 $n=10$ 比 $n=1$ 快上千倍。热方程是一个低通滤波器。

分离变量过程的可视化

把"配方"中的每个原料分别画出来更直观。本征函数是空间驻波；时间因子是衰减包络；它们的张量积是基本解；叠加重构初值。

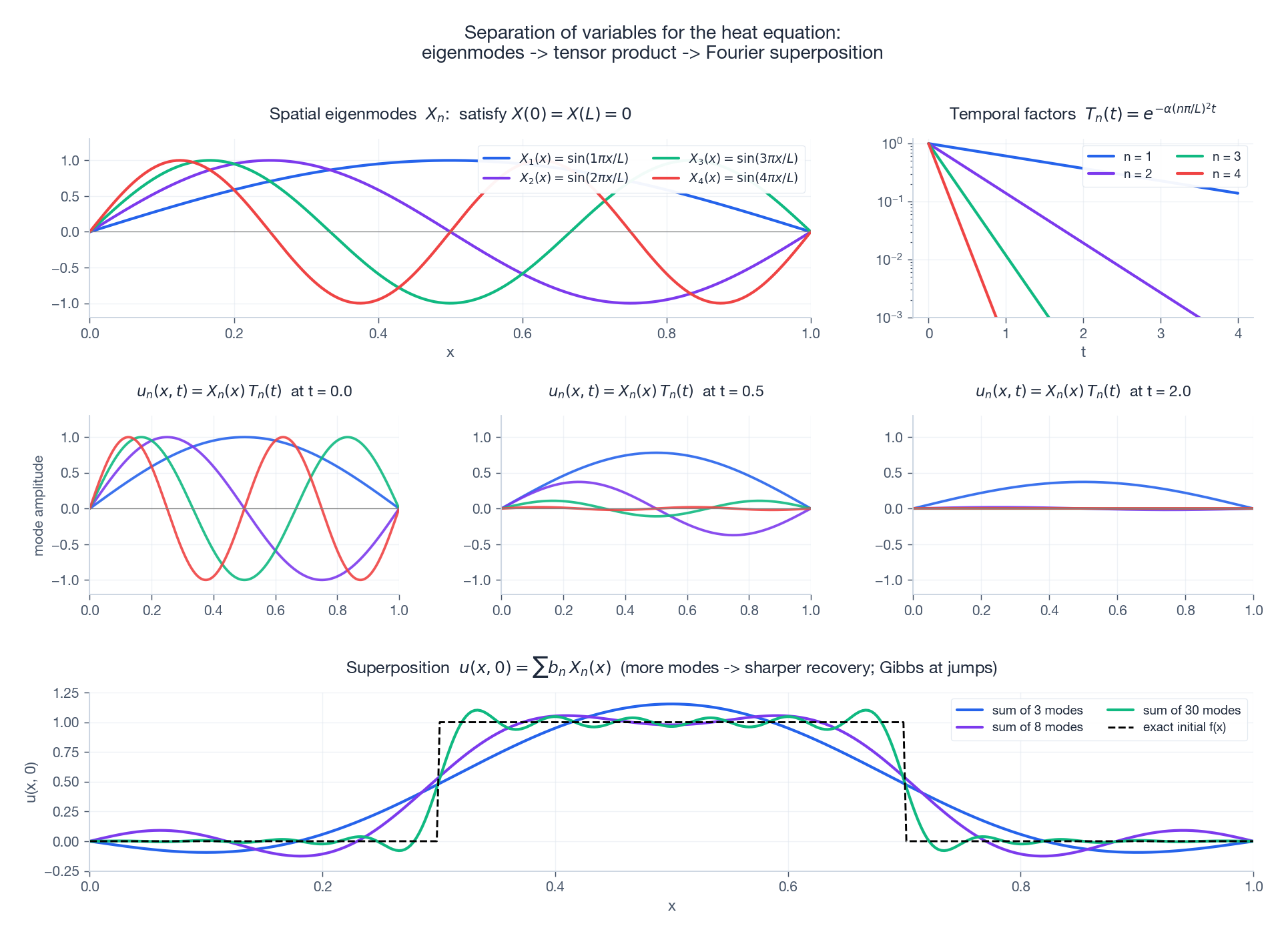

左上：空间本征模 $X_n(x) = \sin(n\pi x/L)$，自动满足两端为零。右上：对应的时间因子 $T_n(t)$，$n$ 越大衰减越快。中排：基本解 $u_n(x, t) = X_n T_n$ 在三个时刻的形态——短波模态在 $t=2$ 时几乎消失。下排：用越来越多的模态重建一个方波初值。三个模态时形状勉强可见；三十个模态时除了跳跃点附近以外几乎处处吻合，跳跃点处的过冲就是著名的 Gibbs 现象。

热方程的有限差分

离散化 $x_j = j\,\Delta x$、$t^n = n\,\Delta t$。三种主力格式，每一种都是一行更新公式加一段稳定性故事：

$$u_j^{n+1} = u_j^n + r\,(u_{j+1}^n - 2u_j^n + u_{j-1}^n), \qquad r = \frac{\alpha\,\Delta t}{\Delta x^2}.$$

von Neumann 分析（代入 $u_j^n = \xi^n e^{ikj\Delta x}$，要求 $|\xi|\leq 1$）给出 $r \leq 1/2$。$\Delta x$ 减半要求 $\Delta t$ 减为四分之一——精度便宜，稳定性昂贵。

BTCS（后向时间，中心空间）：隐式，$O(\Delta t, \Delta x^2)$，无条件稳定——任何 $r > 0$ 都满足 $|\xi|\leq 1$。每步求解一个三对角系统。

Crank-Nicolson：FTCS 与 BTCS 的平均；$O(\Delta t^2, \Delta x^2)$，无条件稳定，是线性热方程的"金标准"。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
import numpy as np
from scipy.linalg import solve_banded

def crank_nicolson_heat(f, alpha, L, T_end, Nx=101, Nt=400):
    """Crank-Nicolson 求解 u_t = alpha u_xx，Dirichlet 边界 u(0)=u(L)=0。"""
    x  = np.linspace(0, L, Nx); dx = x[1] - x[0]
    dt = T_end / Nt
    r  = alpha * dt / dx**2
    u  = f(x); u[0] = 0; u[-1] = 0
    n  = Nx - 2
    ab = np.zeros((3, n))
    ab[0, 1:] = -r/2
    ab[1, :]  = 1 + r
    ab[2, :-1] = -r/2
    for _ in range(Nt):
        ui  = u[1:-1]
        rhs = (1 - r) * ui
        rhs[1:]  += (r/2) * ui[:-1]
        rhs[:-1] += (r/2) * ui[1:]
        u[1:-1] = solve_banded((1, 1), ab, rhs)
    return x, u

波动方程

d’Alembert 与光锥

$$\boxed{\;u(x, t) = \frac{1}{2}\bigl[f(x - ct) + f(x + ct)\bigr] + \frac{1}{2c}\int_{x - ct}^{x + ct} g(s)\,ds.\;}$$

两条观察重写了"波"的含义：

$(x, t)$ 处的解只依赖依赖区间 $[x - ct, x + ct]$ 内的数据。区间外的扰动完全不可见——有限信号速度。
$f(x \pm ct)$ 是行波：刚体平移，分别向右、向左，速度都为 $c$。从静止释放的脉冲会分裂成两个等高脉冲，向相反方向以 $c$ 速度离开。

有限弦上的驻波

$$u(x, t) = \sum_{n=1}^\infty \bigl[a_n \cos(n\pi c\,t/L) + b_n \sin(n\pi c\,t/L)\bigr]\sin(n\pi x/L).$$

第 $n$ 个模态频率 $\omega_n = n\pi c/L$。$n=1$ 是基频；$n\geq 2$ 是泛音。这就是为什么单簧管和小提琴在同一音高下听感截然不同——泛音的相对幅度不同。

数值格式与 CFL 条件

$$u_j^{n+1} = 2u_j^n - u_j^{n-1} + \sigma^2(u_{j+1}^n - 2u_j^n + u_{j-1}^n), \qquad \sigma = \frac{c\,\Delta t}{\Delta x}.$$

von Neumann 分析给出著名的 CFL 条件 $\sigma \leq 1$。几何解释非常优美：$(x, t)$ 处数值依赖区域——格式实际可能用到的网格点——必须包含物理依赖区域 $[x - ct, x + ct]$。一旦 $\sigma > 1$，物理信号比网格能传递的快，数值解必然爆炸。

波动方程：d’Alembert 分裂、驻波节点、时空光锥、有限差分快照、CFL 越界爆炸、特征曲线网。

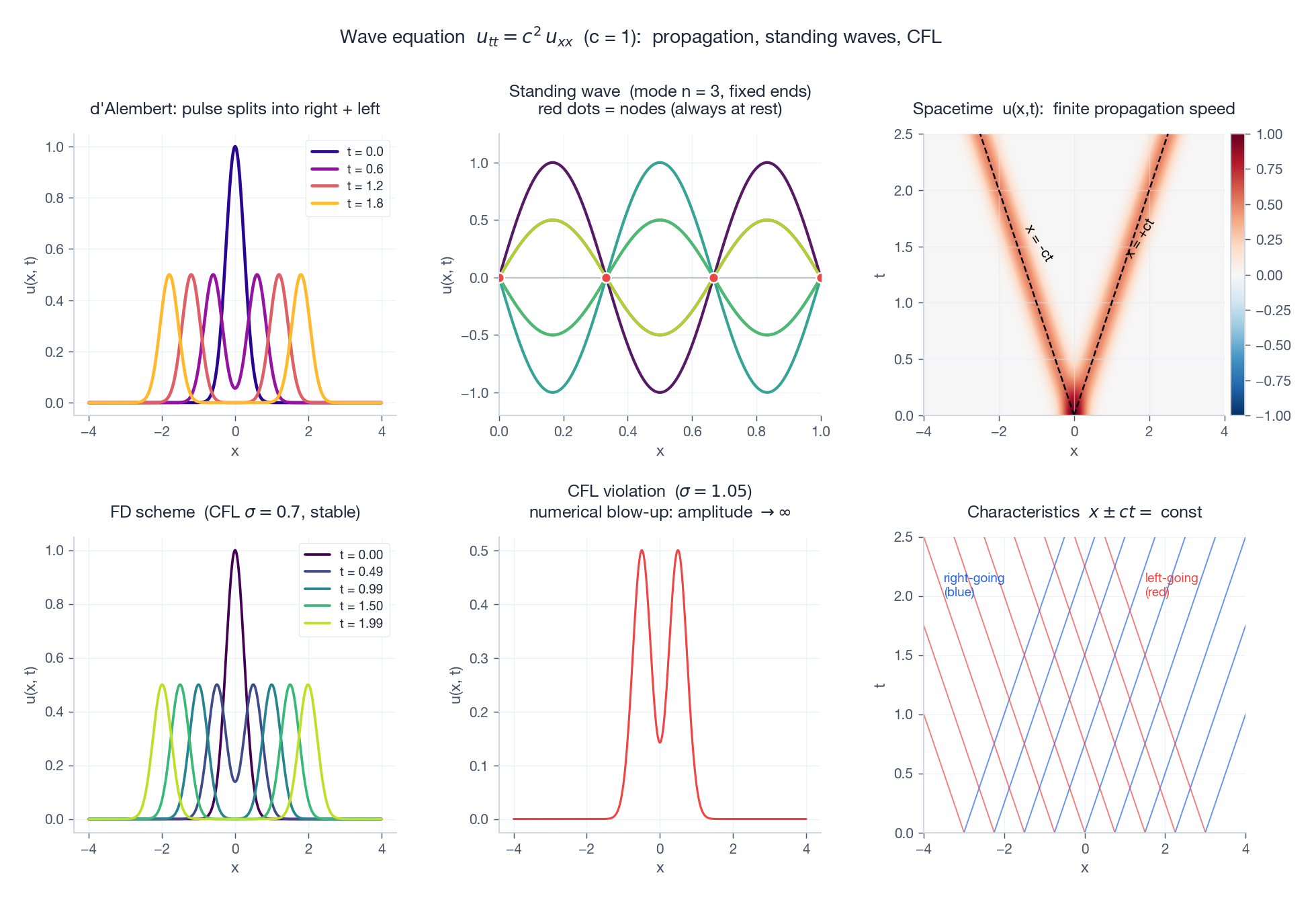

上排：(a) 高斯脉冲分裂为两个半高脉冲反向离开；(b) 固定弦上 $n=3$ 的驻波——三段、两个内节点（红点处恒为零）；(c) 时空热图，虚线是光锥 $x = \pm ct$，外侧恒等于零。下排：(d) leapfrog 在 $\sigma=0.7$ 时干净地传播；(e) 同一格式 $\sigma=1.05$，半个时间单位内就出现数值湍流；(f) 特征曲线网 $x \pm ct = \text{常数}$——信息沿这些曲线传递。

Laplace 方程

与时间无关的平衡

$\nabla^2 u = u_{xx} + u_{yy} = 0$ 描述稳态分布——板内温度（边界温度长期保持后），引力势在质量外的形态，无旋流体的速度势。没有时间演化，只有边界数据。

两条结构性结果

$$\min_{\partial\Omega} u \leq u(\mathbf{x}) \leq \max_{\partial\Omega} u, \quad \forall \mathbf{x}\in\Omega.$$

内部不可能比边界最热点更热（也不可能比边界最冷点更冷）。两行证明的关键是均值性质：$u(\mathbf{x}_0)$ 等于以 $\mathbf{x}_0$ 为中心、完全包含于 $\Omega$ 的任意圆盘上 $u$ 的平均。如果内部某点取到最大值，则整个邻域内 $u$ 等于该最大值；连通性论证将其传播到边界。

唯一性：两个解差出一个边界为零的调和函数——由极值原理它必恒等于零。所以 Laplace BVP 恰有一个解。

数值方法：五点格式

$$u_{i, j} = \frac{1}{4}\bigl(u_{i+1, j} + u_{i-1, j} + u_{i, j+1} + u_{i, j-1}\bigr).$$

离散版的极值原理就是这个"取邻居平均"的语句——也直接给出算法：从任意初猜开始，反复用邻居平均替换内部值（Jacobi / Gauss-Seidel）。$N \times N$ 网格需要 $O(N^2)$ 次迭代；带最优松弛因子的 SOR 把它降到 $O(N\log N)$。实际工作中常用多重网格或稀疏直接解法，但迭代法是极值原理"暗示出来"的最自然算法。

Laplace 方程在单位正方形上的解：色图、等势线 + 热流方向、极值原理散点验证。

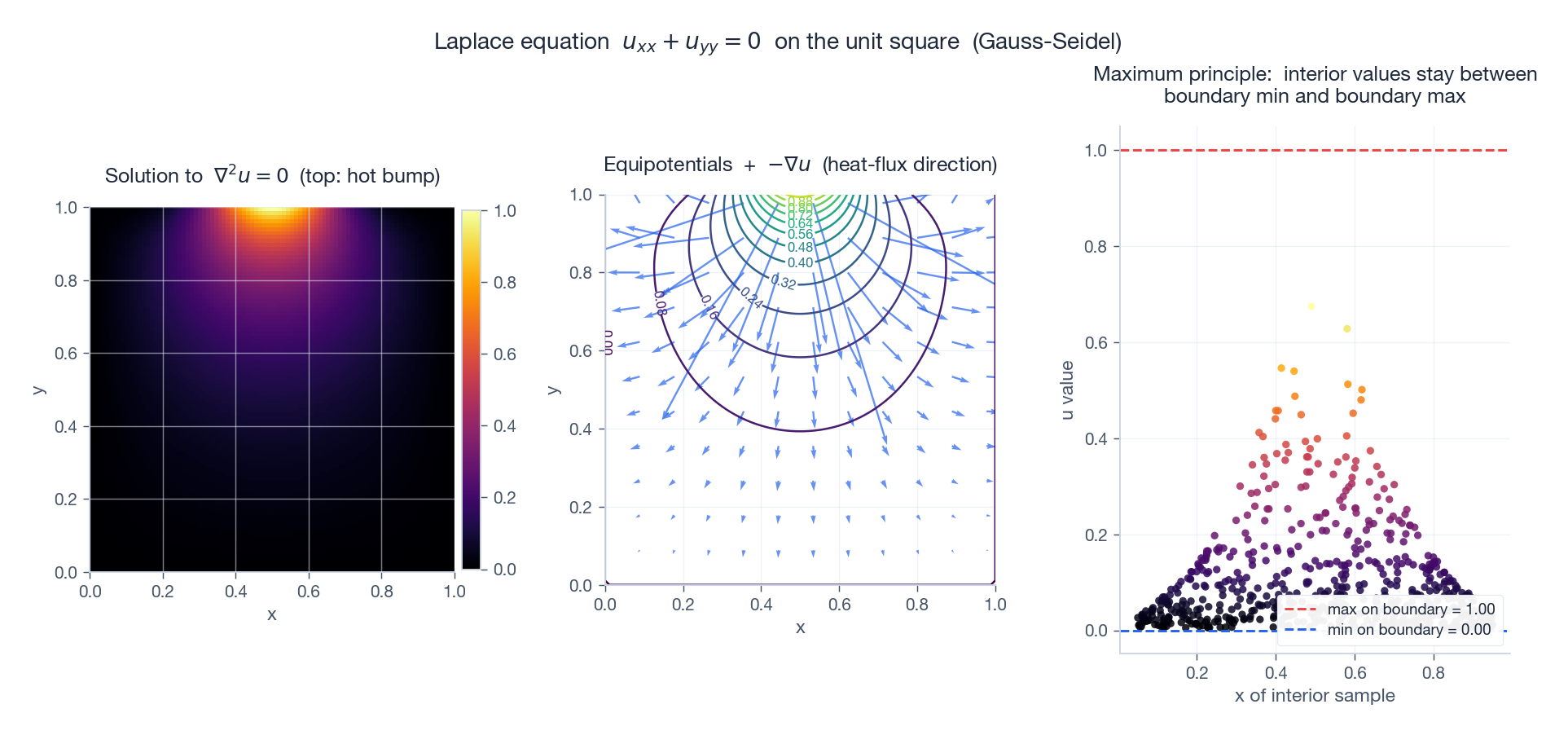

左：$\nabla^2 u = 0$ 的解，上边界为热高斯凸起，其他三边为零。热从上往下、向两侧渗透。中：等势线 $u = \text{常数}$ 与负梯度 $-\nabla u$（依 Fourier 定律为热流方向）。右：600 个内部随机采样点的 $u$ 值——全部位于边界最大值之下、最小值之上，极值原理得到直观验证。

Poisson 方程

加上源项：$\nabla^2 u = -f$。五点格式变为 $u_{i,j} = \tfrac{1}{4}(\text{邻居和}) + \tfrac{\Delta x^2}{4} f_{i,j}$。Green 函数把连续问题化为与基本解 $G(\mathbf{x}, \mathbf{y}) = -\frac{1}{2\pi}\ln|\mathbf{x} - \mathbf{y}|$（二维）的卷积——它是热方程高斯基本解的"源驱动型"对应物。

总结：方法地图

方程	类型	初/边值数据	数值方法	稳定性
$u_t = \alpha u_{xx}$	抛物型	$u(x, 0)$ + 2 个 BC	FTCS / Crank-Nicolson	$r \leq 1/2$（FTCS），无条件（CN）
$u_{tt} = c^2 u_{xx}$	双曲型	$u(x, 0),\ u_t(x, 0)$ + 2 个 BC	leapfrog	CFL $\sigma \leq 1$
$\nabla^2 u = 0$	椭圆型	仅 BC	Gauss-Seidel / SOR / 多重网格	始终稳定

面对一个新 PDE 的清单：

判型。线性二阶时直接算 $B^2 - AC$。
挑可行数据。双曲、抛物需要初值；椭圆不需要。
几何简单时选基（分离变量），复杂时离散化。
先看稳定性，再看精度。不稳定的格式根本谈不上精度。

PDE 的世界极其辽阔——非线性守恒律、流体力学、广义相对论、量子场论——我们才刚跨进门。但这三大正则方程是语法；其他都是词汇。

练习

概念题

为什么热方程"会忘掉初值"，而波动方程不会？请用 Fourier 模态语言说明。
证明：$\Delta = B^2 - AC$ 在 $(x, y)$ 平面任何旋转下不变。所以分类是几何性的而非坐标依赖。
用物理直觉解释为什么椭圆型问题不接受初值问题。

计算题

实现 Crank-Nicolson 求解热方程；通过同时减半 $\Delta t$ 与 $\Delta x$，验证二阶收敛。
数值探索波动方程在 $\sigma = 1$ 边界的行为：恰好等于 1 时格式有什么特殊？略大于 1 时呢？
直接代入验证 $G(x, t) = (4\pi\alpha t)^{-1/2}\,e^{-x^2/(4\alpha t)}$ 对 $t > 0$ 满足热方程。

编程题

在正方形上解 Laplace 方程：三边为 0，上边为 $\sin(\pi x/L)$。把迭代解与解析解 $u(x, y) = \sin(\pi x/L)\sinh(\pi y/L)/\sinh(\pi)$ 比较。
动画化三角脉冲初值的 d’Alembert 解；视觉验证它分裂为两个等高三角形。
重现 Gibbs 现象：用 $K = 5, 20, 100$ 个模态分别绘制方波的 Fourier 部分和，量化跳跃处的过冲幅度。
