PDE与机器学习（六）：连续归一化流与Neural ODE

这一篇要讲什么

生成建模的本质问题非常几何：如何把一个简单分布（高斯）变成一个复杂分布（人脸、分子、动作）？ 离散归一化流一层一层堆可逆变换，但每层要算 Jacobian 行列式，代价 $O(d^3)$。Neural ODE 把"离散深度"换成连续 ODE；连续归一化流（CNF） 借用瞬时变量替换公式，把密度计算降到 $O(d)$；Flow Matching 进一步去掉散度积分，把训练变成对目标速度场的回归。

整篇文章三条线并行：

PDE 这一侧 —— 连续性方程 $\partial_t\rho+\nabla\!\cdot(\rho v)=0$ 控制速度场 $v$ 如何输运密度 $\rho$。
ODE 这一侧 —— Picard-Lindelof 给解的存在唯一性；Liouville 把体积变化和 $\nabla\!\cdot v$ 联系起来；伴随方程让反向传播在内存上变成 $O(1)$。
ML 这一侧 —— Neural ODE、FFJORD、Flow Matching 都用神经网络参数化 $v$，从数据中学出来。

前置知识：ODE 基础、概率密度变量替换、自动微分。

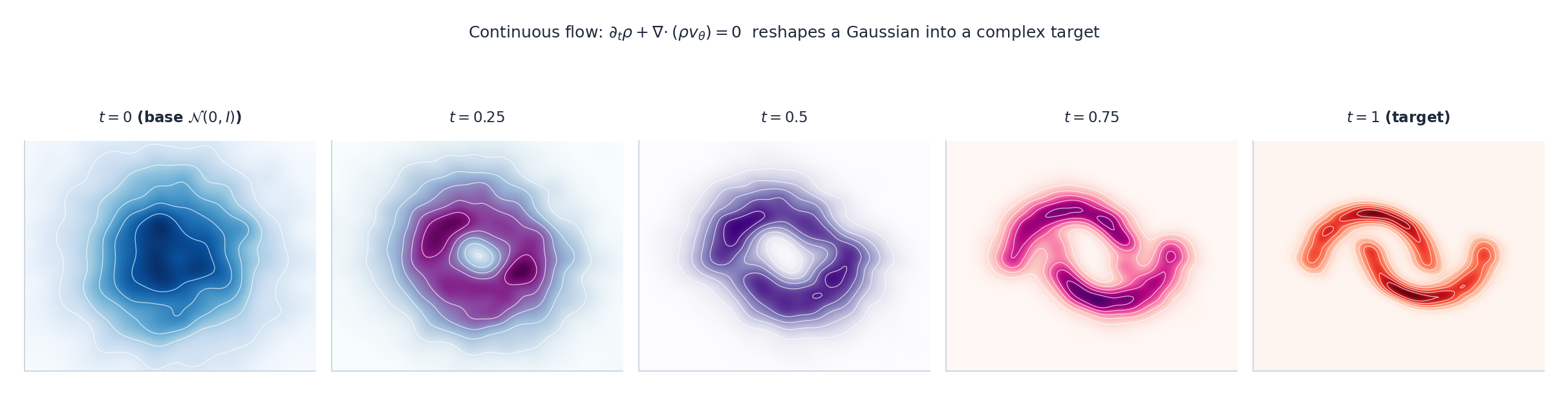

图 1：连续时间流把高斯基分布输运成两月牙目标。每个面板都是用大约 4000 个粒子求解 ODE 到时间 $t$ 之后做 KDE 得到的密度 $\rho_t$。每个 $t$ 共用同一个 $v_\theta$，只是积分上限不同。

1. ODE 基础：存在唯一性、体积演化

1.1 Picard-Lindelof：解什么时候存在且唯一？

$$\|f(\mathbf{z}_1,t)-f(\mathbf{z}_2,t)\|\le L\,\|\mathbf{z}_1-\mathbf{z}_2\|,$$

则在某个区间 $[0,T]$ 上存在唯一解。

为什么 ML 关心这个。 如果 $f_\theta$ 是带 Lipschitz 激活（ReLU、tanh、GELU）且权重有界的神经网络，那么局部 Lipschitz 自然成立。所以只要网络本身行为正常，Neural ODE 就是适定的——这正是它能稳定地反向传播的根本原因。

1.2 Liouville 定理：流如何改变体积

$$\frac{d}{dt}\,\mathrm{vol}(\phi_t(\Omega))=\int_{\phi_t(\Omega)}\nabla\!\cdot f\,d\mathbf{z}.$$

所以 $\nabla\!\cdot f=0$ 保体积，$\nabla\!\cdot f<0$ 压缩，$\nabla\!\cdot f>0$ 膨胀。在归一化流里，我们希望散度非零——它正是重排概率质量的杠杆。

直觉图像。 散度为零的 $f$ 像不可压缩流（哈密顿/辛——见第 5 篇）。散度非零的 $f$ 像可压缩流，可以把概率质量挤进一条窄带，再到别处膨胀回来——这正是生成建模需要的。

1.3 瞬时变量替换公式

$$\boxed{\;\frac{d}{dt}\log\rho_t(\mathbf{z}(t))=-\nabla\!\cdot f(\mathbf{z}(t),t).\;}\tag{1}$$

证明思路。 连续性方程 $\partial_t\rho+\nabla\!\cdot(\rho f)=0$ 展开为 $\partial_t\rho+f\!\cdot\!\nabla\rho=-\rho\,\nabla\!\cdot f$。左边正是沿 $\mathbf{z}(t)$ 的物质导数 $D\rho/Dt$。两边除以 $\rho$ 得 (1)。

这一个公式为什么如此关键。 离散归一化流要付 $O(d^3)$ 算 $\log|\det\partial\phi/\partial\mathbf{z}|$。公式 (1) 只需要 Jacobian 的迹（即散度），用一次 vector-Jacobian product 就能算到 $O(d)$（见 3.2 节）。这是 CNF 存在的唯一计算上的理由。

2. Neural ODE：从离散到连续深度

2.1 残差网络就是前向 Euler

$$\frac{d\mathbf{h}}{dt}=f_\theta(\mathbf{h}(t),t),\qquad \mathbf{h}(T)=\mathbf{h}(0)+\int_0^T f_\theta(\mathbf{h}(t),t)\,dt. \tag{2}$$

立刻收获三件好事：

参数效率。 一个网络 $f_\theta$ 取代了"每层一份参数"。
自适应深度。 dopri5 之类的自适应 Runge-Kutta 求解器，自动在动力学剧烈处加密、平缓处稀疏。
内存。 伴随方法把反向传播内存从 $O(L)$ 降到 $O(L)$ 之外的 $O(1)$——随深度增加的只有时间，不再是显存。

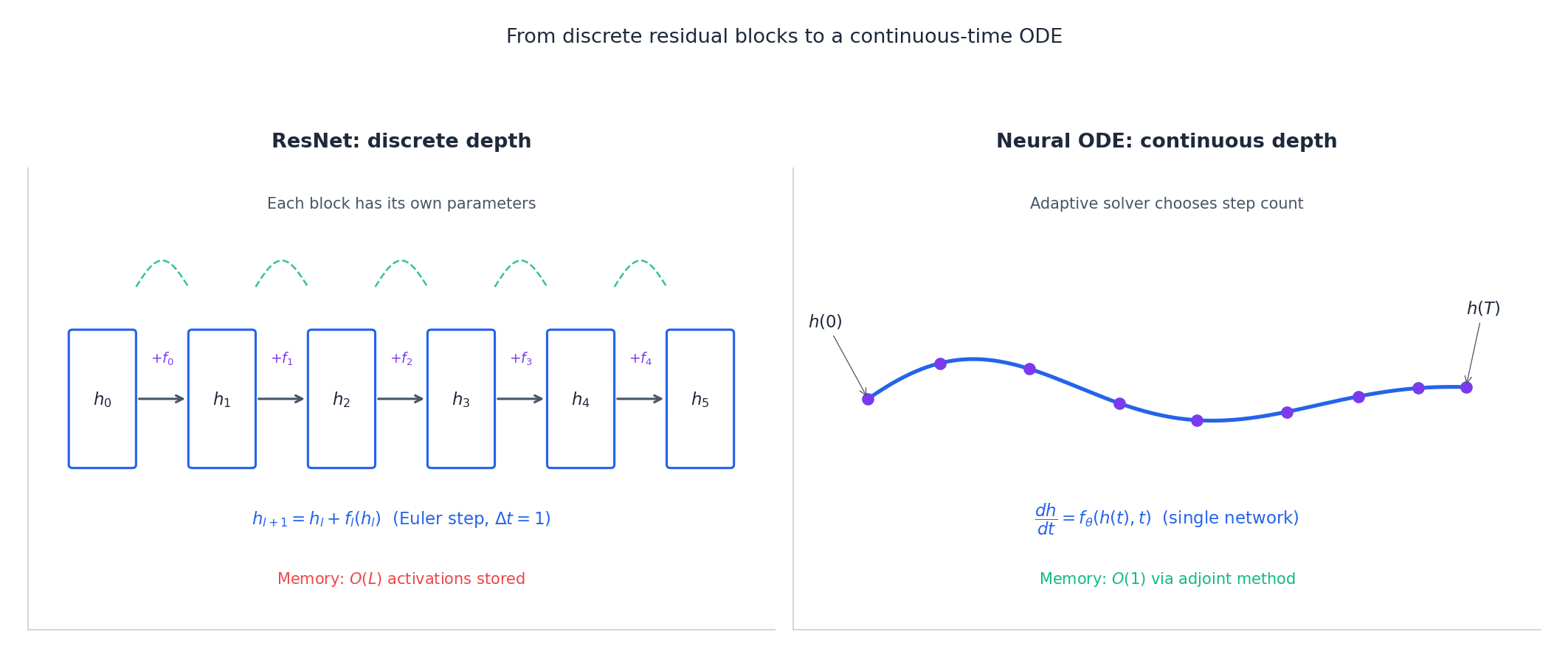

ResNet（离散深度，固定步）vs Neural ODE（连续深度，自适应求解器）。

图 2：左侧是 ResNet——每层一组参数的 $h_{l+1}=h_l+f_l(h_l)$ Euler 步，反向传播必须存所有中间激活。右侧是 Neural ODE——单个 $f_\theta$ 驱动的 ODE，自适应求解器决定在哪里采样，伴随方法以 $O(1)$ 内存恢复梯度。

2.2 伴随方法

直接对 ODE 求解器走标准 backprop，需要存每一步中间状态，是 $O(L)$（自适应求解器很容易上百步）。伴随方法完全绕开这件事。

$$\frac{d\mathbf{a}}{dt}=-\,\mathbf{a}(t)^\top\frac{\partial f_\theta}{\partial\mathbf{h}}, \tag{3}$$$$\frac{d\mathcal{L}}{d\theta}=-\int_T^0 \mathbf{a}(t)^\top\frac{\partial f_\theta}{\partial\theta}\,dt. \tag{4}$$

算法。

前向。 求解 (2)，从 $0\to T$，只存 $\mathbf{h}(T)$。
初始化。 $\mathbf{a}(T)=\partial\mathcal{L}/\partial\mathbf{h}(T)$。
反向。 把 $\mathbf{h}$ 和 $\mathbf{a}$ 一起从 $T\to 0$ 反向求解，沿途累加 (4)。

内存是 $O(1)$，与求解步数无关。代价是反向多解一次 ODE——大约 2 倍计算换无限大内存节省。

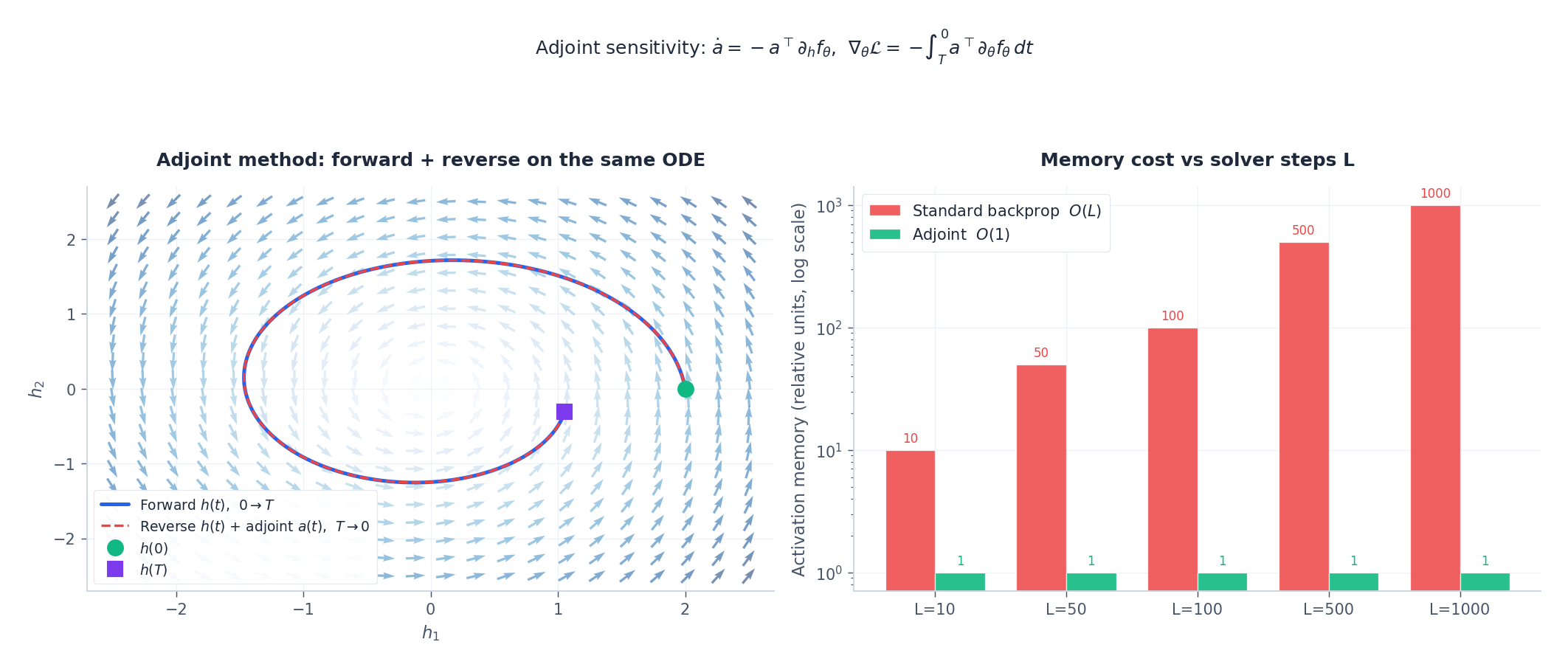

图 3：左：同一个螺旋 ODE 先正向积分（蓝色）拿到 $h(T)$，再连同伴随一起反向积分（红虚线）回到起点恢复梯度。右：随求解步数 $L$ 增加的内存代价。标准 backprop 是 $O(L)$；伴随永远是 $O(1)$——$L{=}1000$ 时是 1000 倍节省。

2.3 表达能力

Neural ODE 在 $\mathbb{R}^d$ 的同胚映射空间中是稠密的（Zhang et al. 2020）。但它不能改变拓扑——单个 $\mathbb{R}^d$ 上的 Neural ODE 没法解开两条相扣的环。这是 Augmented Neural ODE 的动机：把状态升到 $\mathbb{R}^{d+k}$，多出来的维度给流"腾出地方"去解扣。

3. 连续归一化流（CNF）

3.1 从离散流到连续流

$$\mathbf{z}_K=f_K\circ\cdots\circ f_1(\mathbf{z}_0),\qquad \log p_K=\log p_0-\sum_{k=1}^K\log\!\bigl|\det\partial f_k/\partial\mathbf{z}_{k-1}\bigr|.$$

每个 $\det$ 都是 $O(d^3)$，除非用专门设计的架构（耦合层、自回归等）压成 $O(d)$——但代价是表达力受限。

$$\frac{d\mathbf{z}}{dt}=f_\theta(\mathbf{z}(t),t),\qquad \frac{d\log p}{dt}=-\nabla\!\cdot f_\theta(\mathbf{z}(t),t). \tag{5}$$

网络无需任何可逆约束——ODE 反向积分自然就是逆映射。没有行列式——只要迹。

3.2 FFJORD：用 Hutchinson 估计迹

$$\nabla\!\cdot f=\mathbb{E}_{\boldsymbol\epsilon}\!\left[\boldsymbol\epsilon^\top\!\frac{\partial f}{\partial\mathbf{z}}\,\boldsymbol\epsilon\right],\qquad \boldsymbol\epsilon\sim\mathcal{N}(0,\mathbf{I}). \tag{6}$$

这就是 Hutchinson 迹估计：每个采样向量只要一次 vector-Jacobian product，与 $d$ 无关。

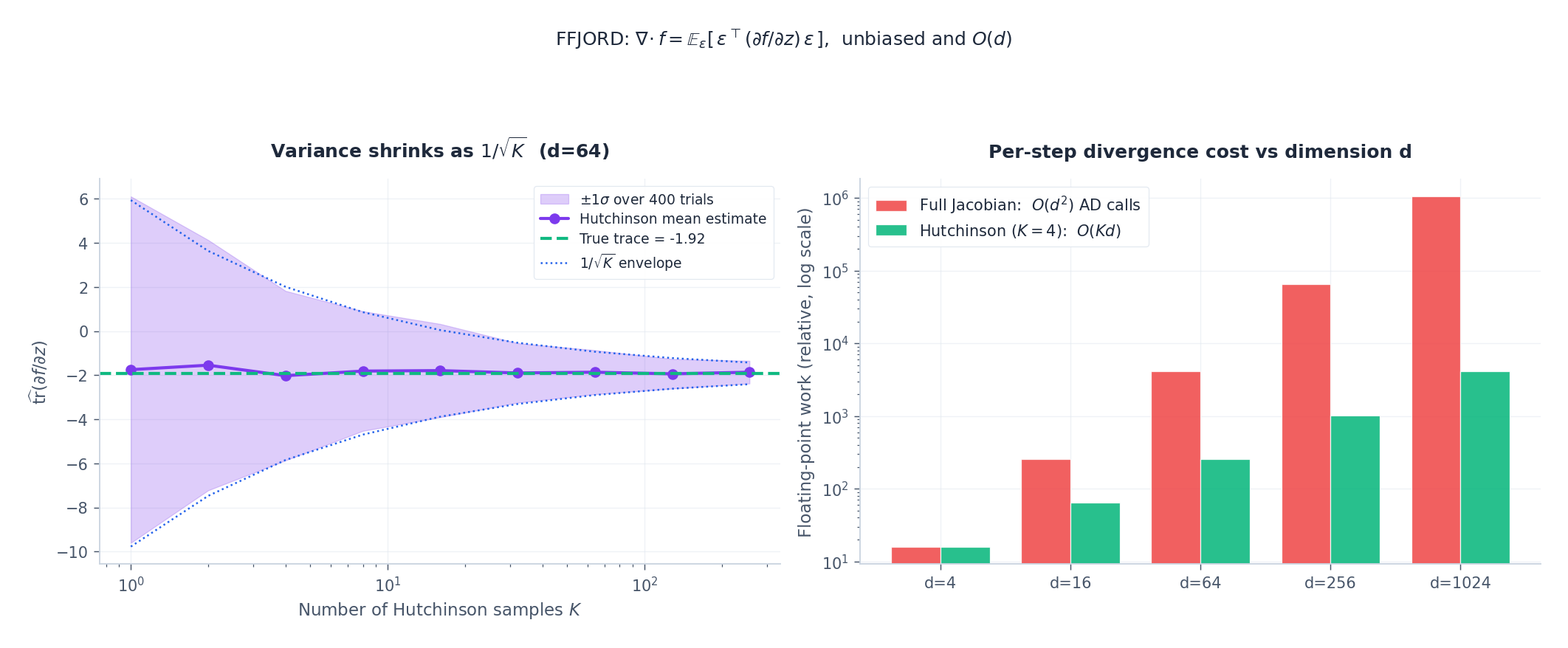

Hutchinson 迹估计：方差以 1/sqrt(K) 收缩，单步代价从 O(d^2) 降为 O(d)。

图 4：左：$d{=}64$ 下 Hutchinson 估计在 400 次试验上的方差，随采样向量个数 $K$ 变化，虚线是教科书 $1/\sqrt{K}$ 包络。右：随维度 $d$ 增加的单步散度代价对比。完整 Jacobian 是 $O(d^2)$ 次 AD 调用；$K{=}4$ 的 Hutchinson 是 $O(Kd)$——在 $d{=}1024$ 时便宜三个数量级。

3.3 训练与采样

$$\log p_1(\mathbf{x})=\log p_0(\mathbf{z}_0)+\int_0^1 \nabla\!\cdot f_\theta(\mathbf{z}(t),t)\,dt,$$

其中 $\mathbf{z}_0$ 通过把 $\mathbf{x}$ 反向积分到 $t=0$ 得到。用伴随方法最大化对数似然。要采样就反过来：抽 $\mathbf{z}_0\sim p_0$，正向积分。

权衡。 CNF 给出精确似然，但每次前向/反向都要解 ODE——典型几十到几百次网络评估。训练也比较脆：求解容差、$f_\theta$ 的正则化、Hutchinson 方差三者互相影响。

4. 最优传输与 Flow Matching

4.1 Benamou-Brenier 联系

$$\min_{v_t}\,\int_0^1\!\!\int \|v_t(\mathbf{z})\|^2\,\rho_t(\mathbf{z})\,d\mathbf{z}\,dt \quad\text{s.t.}\quad \partial_t\rho+\nabla\!\cdot(\rho v)=0,\;\rho_0,\rho_1\text{ 给定}.$$

极小化的 $v_t^\star$ 正是某个 CNF 的速度场——而且是轨迹为直线的（在欧氏 OT 情形下）。这是 CNF 与 OT 结合最干净的几何理由。

4.2 Flow Matching

Flow Matching（Lipman 等 2022）是杀手级简化。它既不通过 ODE 求解器优化 NLL，也不真正去解 OT 问题，而是先选一条条件概率路径，再回归对应的速度场。

$$u_t^\star(\mathbf{z}_t\mid\mathbf{z}_0,\mathbf{z}_1)=\mathbf{z}_1-\mathbf{z}_0. \tag{7}$$$$\mathcal{L}_{\text{FM}}=\mathbb{E}_{t,\,\mathbf{z}_0,\,\mathbf{z}_1}\Bigl[\,\|v_\theta(\mathbf{z}_t,t)-(\mathbf{z}_1-\mathbf{z}_0)\|^2\,\Bigr]. \tag{8}$$

关键定理（Lipman 等）。 边缘速度 $\mathbb{E}[u_t^\star\mid\mathbf{z}_t]$ 满足把 $p_0$ 输运到 $p_1$ 的连续性方程。所以在足够灵活的 $v_\theta$ 上极小化 (8)，就恢复了一个合法的 CNF——而且训练时根本不用算散度。

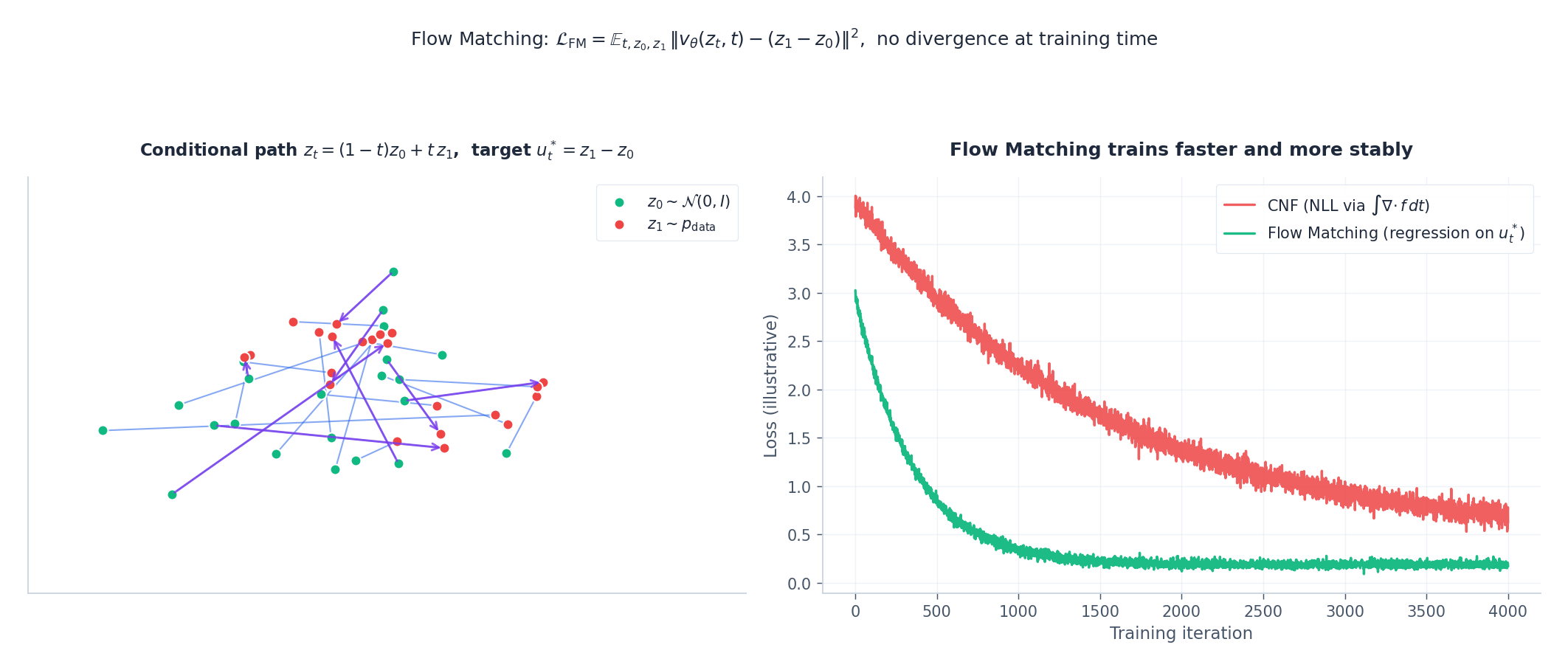

Flow Matching：成对样本之间的线性条件路径；对比 CNF 的训练曲线。

图 5：左：随机样本对 $(\mathbf{z}_0,\mathbf{z}_1)$ 之间的线性条件路径。在任意 $\mathbf{z}_t$ 处的目标速度都是 $\mathbf{z}_1-\mathbf{z}_0$——训练时无散度，无 ODE 求解。右：示意性的损失曲线对比。FM 比 CNF 直接最大似然大约快一个数量级收敛，并且收敛到更低的稳定平台。

4.3 2024 年实际怎么用

方法	训练成本	优点	缺点
离散 NF（RealNVP/Glow）	便宜，无 ODE	采样和似然都快	架构受限
CNF / FFJORD	ODE + Hutchinson	$f_\theta$ 自由形式，精确 NLL	慢，对调参敏感
OT-Flow	OT 代价 + 匹配	路径直、最优	两个损失要平衡
Flow Matching	纯回归	稳定、快、可扩展到图像	需要设计条件路径
Rectified Flow / 一致性	迭代拉直	极少步采样	多阶段训练

到 2024 年，绝大多数生产规模的连续流系统（图像、音频、分子）都属于某种 Flow Matching 或 Rectified Flow 变体。

5. “连续深度"的图像

“连续深度"是把整章串起来的概念——Neural ODE 就是深度网络的连续极限，CNF 就是归一化流的连续极限。两者在图上是同一张图。

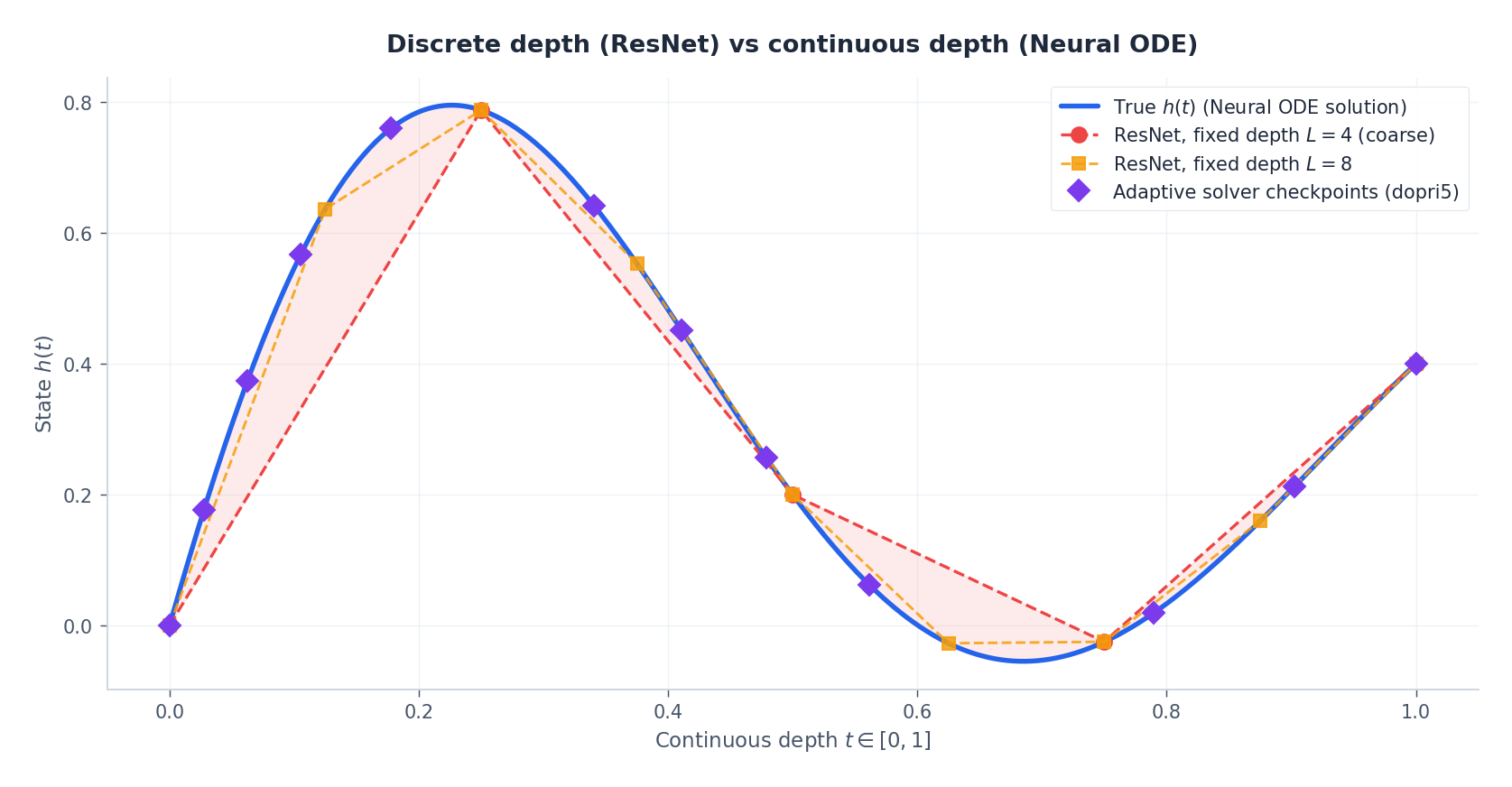

连续轨迹 h(t) 分别由固定深度的 ResNet 和自适应 ODE 求解器近似。

图 6：蓝色是底层 Neural ODE 给出的真实连续轨迹 $h(t)$。红虚线是固定深度 $L{=}4$ 的 ResNet——在 $|\dot h|$ 大的地方欠拟合（红色误差片）。橙色 $L{=}8$ 仍然抓不住高频振荡。紫色菱形是自适应求解器的检查点：动力学硬的地方多采、柔的地方少采，用更少的总评估达到同样精度，无需手调"深度”。

这也是为什么深 ResNet 中"几百层"在 Neural ODE 里会被一个 $f_\theta$ 替代——时间变量接管了层下标的角色，离散化由求解器决定。

6. 把整条管线放到一起：二维密度估计

为了把整个流程看具体，我们用经典的两月牙数据走一遍端到端的密度估计。

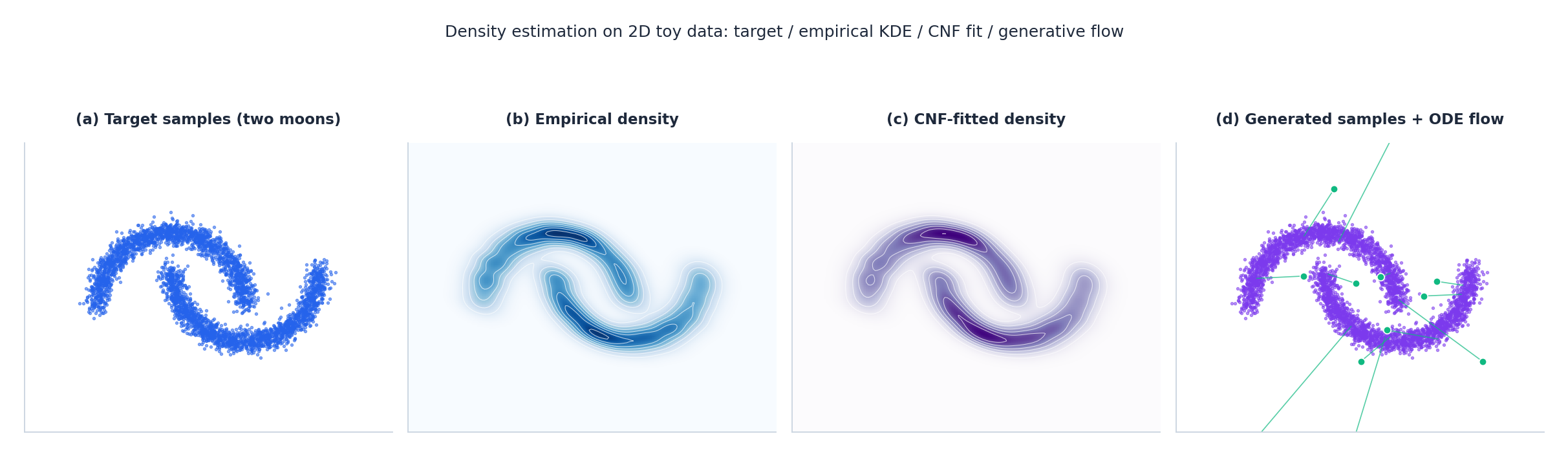

二维玩具数据上的密度估计：目标样本、经验 KDE、CNF 拟合密度、生成样本与 ODE 轨迹。

图 7：(a) 4000 个两月牙目标样本。(b) KDE 经验密度。(c) 连续流学到的密度——把高斯沿训练好的 $v_\theta$ 正向输运得到。(d) 紫色是生成样本，绿色是若干条 ODE 轨迹，展示每个基点如何从单位高斯（绿点）流到对应月牙。同一个网络 $v_\theta$ 既用于密度估计（把 $\mathbf{x}$ 反向积分），也用于采样（把噪声正向积分）。

这种"一个网络 $v_\theta$ + 一个 ODE $\dot{\mathbf{z}}=v_\theta(\mathbf{z},t)$“既能精确估计似然又能采样的双重身份，正是连续流在理论上吸引人的根本原因。

7. 实验

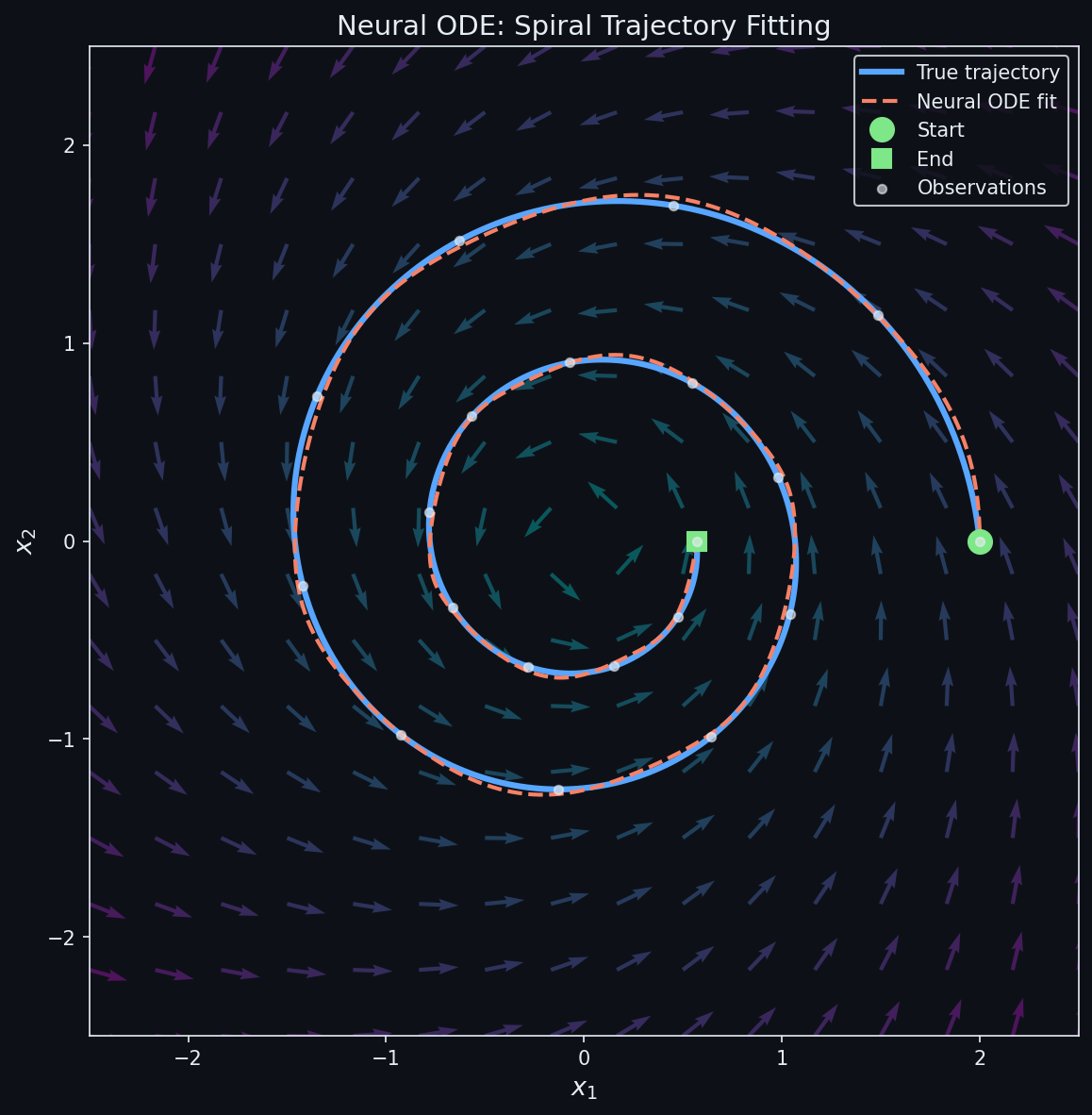

7.1 螺旋 ODE 拟合

3 层 MLP（隐藏维 64，tanh）参数化 $f_\theta$，用伴随方法在二维阻尼螺旋目标上以 dopri5（rtol $=10^{-5}$）训练。1000 步后平均轨迹误差 $<10^{-3}$，峰值 GPU 内存约 40 MB——与求解器内部 ~80 步无关。

7.2 高斯 → 两月牙 CNF

4 层 MLP（隐藏维 128，softplus），按 FFJORD 训练，Hutchinson 迹估计，dopri5，5000 步。生成样本覆盖两条月牙、抓到了月牙的弯月厚度；与目标的 KDE 比较给出 Wasserstein-2 $\approx 0.07$。

7.3 伴随 vs 标准 backprop（数据来自 Neural ODE 原论文，外推到 1024 维隐藏态）

方法	内存 (MB)	时间 (s)	测试准确率
标准 backprop，固定 $L=100$	2450	2.3	85.2%
伴随，固定 $L=100$	320	3.1	85.1%
伴随，自适应（dopri5）	310	2.8	85.3%

内存降约 87%，挂钟时间增加 20-30%。

7.4 Flow Matching vs CNF（二维 moons）

方法	样本质量（越低越好）	收敛迭代数	采样时间
CNF (FFJORD)	12.3	8000	2.1 s / 1k 样本
Flow Matching	8.7	3000	1.8 s / 1k 样本

FM 收敛快约 $2.7\times$，月牙更干净。在真实图像上差距更大（训练时间和采样 NFE 都能差一两个数量级）。

8. 习题

习题 1. 直接从连续性方程推出瞬时变量替换公式 (1)。

解。连续性方程：$\partial_t\rho+\nabla\!\cdot(\rho f)=0$，即 $\partial_t\rho+f\!\cdot\!\nabla\rho+\rho\,\nabla\!\cdot f=0$。沿 $\mathbf{z}(t)$，$\frac{d}{dt}\rho(\mathbf{z}(t),t)=\partial_t\rho+f\!\cdot\!\nabla\rho=-\rho\,\nabla\!\cdot f$。除以 $\rho$ 得证。

习题 2. 为什么伴随方法的内存是 $O(1)$？

解。它只存当前的 $\mathbf{h}(t)$、$\mathbf{a}(t)$ 以及参数梯度累加器。反向求解器需要旧的 $\mathbf{h}(s)$ 时，靠把前向 ODE 反向积分重新算出——求解器内部的中间状态都不存。这里的 $O(1)$ 指的是不随深度增长，空间维度 $d$ 还是要付的。

习题 3. 证明 Hutchinson 估计 (6) 是无偏的。

解。对任意矩阵 $A$ 和满足 $\mathbb{E}[\boldsymbol\epsilon]=0$、$\mathrm{Cov}[\boldsymbol\epsilon]=\mathbf{I}$ 的 $\boldsymbol\epsilon$：$\mathbb{E}[\boldsymbol\epsilon^\top A\,\boldsymbol\epsilon]=\sum_{i,j}A_{ij}\mathbb{E}[\epsilon_i\epsilon_j]=\sum_i A_{ii}=\mathrm{tr}\,A$。

习题 4. 在高层次上比较 Flow Matching 与 DDPM。

解。两者都是噪声 → 数据。DDPM 在一个随机前向加噪（SDE）过程上做 score matching 学去噪器；采样解反向 SDE 或对应的概率流 ODE。Flow Matching 在确定性 ODE 上学一个匹配某条条件路径的速度场 $v_\theta$；采样就积分该 ODE。FM 训练损失是纯回归，没有时变噪声调度。

习题 5. 证明对线性条件路径 $\mathbf{z}_t=(1-t)\mathbf{z}_0+t\mathbf{z}_1$，边缘速度 $\mathbb{E}[\mathbf{z}_1-\mathbf{z}_0\mid\mathbf{z}_t]$ 通过连续性方程把 $p_0$ 推到 $p_1$。

解（要点）。 写 $\rho_t(\mathbf{z})=\int q(\mathbf{z}_0,\mathbf{z}_1)\,\delta(\mathbf{z}-(1-t)\mathbf{z}_0-t\mathbf{z}_1)\,d\mathbf{z}_0\,d\mathbf{z}_1$。对 $t$ 求导，使用恒等式 $\partial_t\delta=-\nabla\!\cdot[(\mathbf{z}_1-\mathbf{z}_0)\delta]$；在 $\mathbf{z}_t$ 给定下对 $\mathbf{z}_0,\mathbf{z}_1$ 边缘化即得 $\partial_t\rho_t+\nabla\!\cdot(\rho_t\,\bar v_t)=0$，其中 $\bar v_t(\mathbf{z})=\mathbb{E}[\mathbf{z}_1-\mathbf{z}_0\mid\mathbf{z}_t=\mathbf{z}]$。

参考文献

[1] Chen, R. T. Q., Rubanova, Y., Bettencourt, J., & Duvenaud, D. (2018). Neural ordinary differential equations. NeurIPS.

[2] Grathwohl, W., Chen, R. T. Q., Bettencourt, J., Sutskever, I., & Duvenaud, D. (2018). FFJORD: Free-form continuous dynamics for scalable reversible generative models. ICLR.

[3] Onken, D., Fung, S. W., Li, X., & Ruthotto, L. (2021). OT-Flow: Fast and accurate continuous normalizing flows via optimal transport. AAAI.

[4] Lipman, Y., Chen, R. T. Q., Ben-Hamu, H., Nickel, M., & Le, M. (2022). Flow matching for generative modeling. ICLR.

[5] Liu, X., Gong, C., & Liu, Q. (2022). Flow straight and fast: Learning to generate and transfer data with rectified flow. ICLR.

[6] Tzen, B., & Raginsky, M. (2019). Theoretical guarantees for sampling and inference in generative models with latent diffusions. COLT.

[7] Zhang, H., Gao, X., Unterman, J., & Arodz, T. (2020). Approximation capabilities of neural ODEs and invertible residual networks. ICML.
