偏微分方程与机器学习（八）：反应扩散系统与 GNN

深层 GNN 大家都见过它崩——堆到十几层之后所有节点的 embedding 几乎一样，模型“糊掉”了。这个现象有个名字叫 over-smoothing，背后的数学原因其实非常干净：GNN 的消息传递本质上就是图上的扩散方程，扩散到最后所有节点都收敛到同一个常数。

图灵 1952 年研究斑马身上的条纹是怎么形成的，提出了反应扩散方程：扩散负责让浓度均匀化，反应负责制造不均匀。两者打架，能产生稳定的图案——这就是图灵不稳定性。把这个想法搬到 GNN 上，就有了一类“抗 over-smoothing”的新架构：扩散把信息抹平，反应再把信息差异维持住。

这是本系列的第八篇也是最后一篇。我会把 over-smoothing 讲透、把图灵 1952 的反应扩散理论搬到图上、给出反扩散 GNN 的具体架构，最后回望整个八章 PDE+ML 系列：我们做的其实是同一件事——把数学结构当成神经网络的归纳偏置。

你将学到什么#

在引文图上堆叠 32 层 GCN，准确率会从 81% 骤降至 20%，所有节点特征最终坍缩为同一向量——这就是 GNN 中的“热寂”现象，即过度平滑（over-smoothing）。其根源可直接追溯至 PDE 理论：单层 GCN 实质上是图上热方程的一个显式欧拉步，而热方程只有一个不动点——常数函数。早在 1952 年，Alan Turing 就提出了解法：若在扩散方程中加入一个反应项，原本均匀的状态便能自发分裂出条纹、斑点或迷宫等复杂结构。同样的技巧——引入一个可学习的反应项——能让深层 GNN 免于坍缩，保持表达能力。

这是《PDE + 机器学习》系列的第八章，也是终章。前七章反复论证了一个核心观点：几乎所有现代神经网络架构本质上都是某类偏微分方程的离散化形式。而反应扩散系统与 GNN 的结合，恰恰构成了最显式、最贴近 PDE 原型的架构，也为回溯整个系列提供了一个清晰的终点视角。

本文目录

连续空间上的反应扩散方程——Gray-Scott、FitzHugh-Nagumo 及其生成的形态；
图灵不稳定性——线性稳定性分析如何解释扩散“创造”结构；
图拉普拉斯算子—— $\nabla^2$ 的离散对应物，其谱性质决定 GNN 行为；
GCN = 离散图扩散——过度平滑的谱证明；
反应扩散 GNN（GRAND、GRAND++、RDGNN）——通过反应项维持节点差异；
对整个 PDE + ML 系列的回顾。

前置知识：线性代数（特征分解）、基本 PDE 概念（扩散方程）、消息传递 GNN 的基本原理。

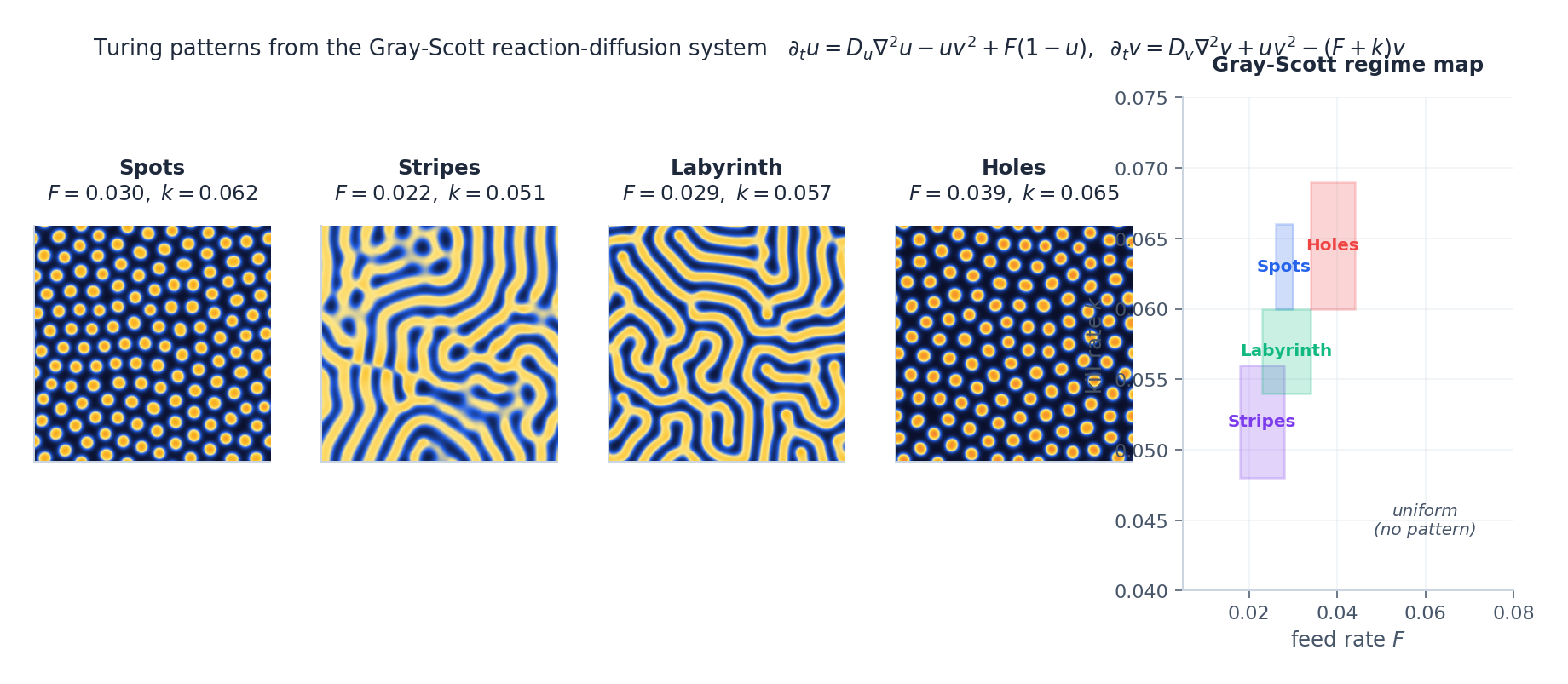

Gray-Scott 模型生成的四种图灵形态——斑点、条纹、迷宫、孔洞——以及它们在 0 参数平面上的位置示意。

Gray-Scott 模型生成的四种图灵形态——斑点、条纹、迷宫、孔洞——以及它们在 $$(F,k)$$ 参数平面上的位置示意。

连续空间上的反应扩散#

一般形式#

\frac{\partial \mathbf{u}}{\partial t} = \mathbf{D}\,\nabla^2\mathbf{u} + \mathbf{R}(\mathbf{u}). \tag{1}

扩散项 $\mathbf{D}\nabla^2\mathbf{u}$ 是线性且平滑的——它总是削弱梯度；
反应项 $\mathbf{R}(\mathbf{u})$ 是局部（不含空间导数）且非线性的——它可以强化或对抗平滑效应。

从物理角度看， $\mathbf{u}$ 表示一组化学物质的浓度，扩散遵循菲克定律，反应则由局部速率方程描述。从数学角度看，(1) 是一个半线性抛物型 PDE——即我们在第七章遇到的热方程，加上一个逐点非线性外力项。

真正令人惊叹的是 Turing 的洞见：这两项之间的竞争，竟能让一个均匀的初始状态自发演化出稳定且非平凡的空间模式。这被称为扩散驱动不稳定性（diffusion-driven instability）。

Gray-Scott 模型#

\partial_t u = D_u \nabla^2 u - u v^2 + F(1-u),\qquad \partial_t v = D_v \nabla^2 v + u v^2 - (F+k)\,v.

$$u$$ 是底物，以速率 $$F$$ 持续注入； $$v$$ 是自催化剂，通过反应 $u + 2v \to 3v$ 消耗 $$u$$ ，并以速率 $$k$$ 衰减；
当 $$D_u > D_v$$ （底物扩散快于催化剂）时， $$v$$ 的微小扰动会稳定下来，形成图 1 所示的各种形态。

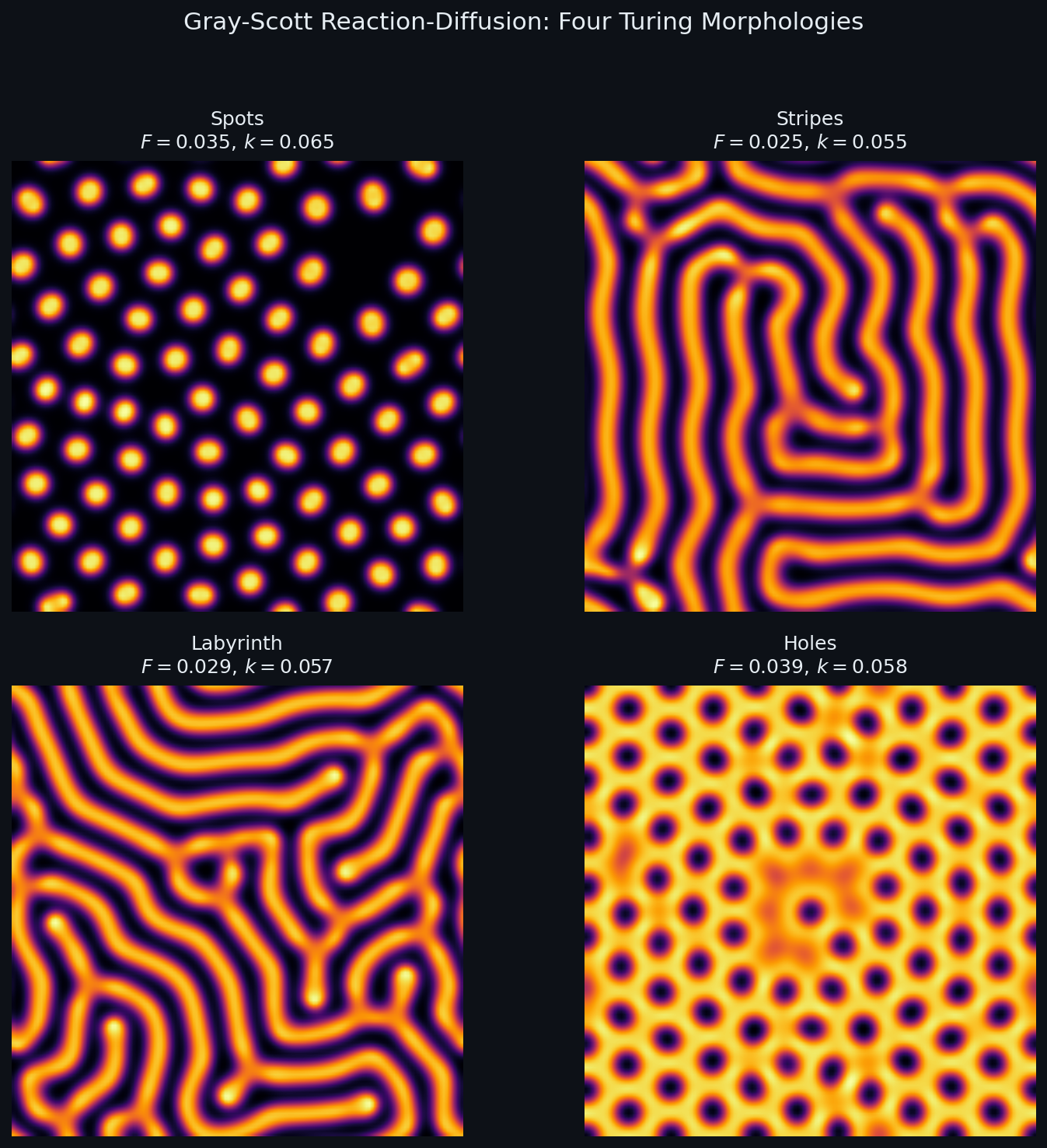

仅通过调整参数 $$(F, k)$$ ，同一方程就能产生斑点、条纹、迷宫、孔洞、移动斑点，甚至自复制斑点——Pearson (1993) 曾系统地划分出十余种不同的动力学区域。

FitzHugh-Nagumo 模型#

\partial_t v = D \nabla^2 v + v - \tfrac{v^3}{3} - w + I,\qquad \partial_t w = \varepsilon\,(v + \beta - \gamma w),\quad \varepsilon \ll 1.

$$v$$ 是快速变化的膜电位， $$w$$ 是缓慢的恢复变量；
三次非线性使 $$v$$ 具有“可激发性”：一旦扰动超过阈值，就会触发一个标准脉冲，随后被慢变量 $$w$$ 复位。

在二维空间中，该模型会产生螺旋波和靶心波——这些图案恰好出现在心律失常的心脏组织和发育中的鸡胚视网膜中（见 §6 ）。

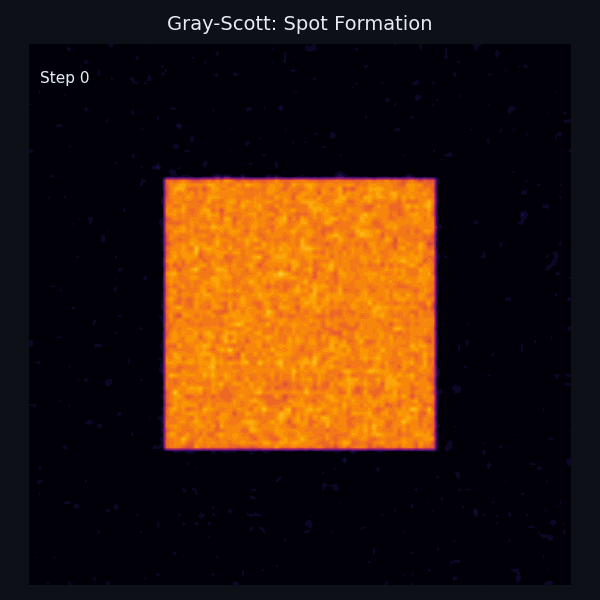

实现：Gray-Scott 图案模拟
Gray-Scott 系统是反应-扩散系统中生成图灵斑图（Turing patterns）的经典范例。以下是一个完整的数值模拟实现：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
import numpy as np

def gray_scott_step(U, V, Du, Dv, F, k, dx, dt):
    # 有限差分拉普拉斯算子（周期性边界条件）
    def laplacian(Z):
        return (np.roll(Z,1,0) + np.roll(Z,-1,0) +
                np.roll(Z,1,1) + np.roll(Z,-1,1) - 4*Z) / dx**2
    # 反应项
    UVV = U * V * V
    dU = Du * laplacian(U) - UVV + F * (1 - U)
    dV = Dv * laplacian(V) + UVV - (F + k) * V
    return U + dt * dU, V + dt * dV

N = 256
dx = 1.0
dt = 1.0
Du, Dv = 0.16, 0.08

U = np.ones((N, N))
V = np.zeros((N, N))
r = 20
U[N//2-r:N//2+r, N//2-r:N//2+r] = 0.50
V[N//2-r:N//2+r, N//2-r:N//2+r] = 0.25
U += 0.01 * np.random.randn(N, N)
V += 0.01 * np.random.randn(N, N)

patterns = {
    "spots":      (0.035, 0.065),   # 斑点状图案
    "stripes":    (0.025, 0.060),   # 条纹状图案
    "labyrinth":  (0.029, 0.057),   # 迷宫状图案
    "coral":      (0.039, 0.058),   # 珊瑚状图案
}

F, k = patterns["spots"]
for step in range(10000):
    U, V = gray_scott_step(U, V, Du, Dv, F, k, dx, dt)
    if step % 2000 == 0:
        print(f"步数 {step:5d}: U 取值范围=[{U.min():.3f}, {U.max():.3f}], "
              f"V 取值范围=[{V.min():.3f}, {V.max():.3f}]")

每组 $$(F, k)$$ 参数都会催生一种定性上截然不同的空间图案。其内在机制正是图灵当年的核心洞见：激活剂 $$V$$ 扩散缓慢，能在局部自我放大；而抑制剂 $$U$$ 扩散迅速，可在远距离起抑制作用。二者之间的动态竞争，使得原本近乎均匀的初始状态自发演化出丰富的空间结构。

图灵不稳定性：从均匀中诞生结构#

核心问题#

假设存在一个均匀稳态 $\bar{\mathbf{u}}$ ，满足 $\mathbf{R}(\bar{\mathbf{u}}) = \mathbf{0}$ ，且在无扩散（well-mixed）系统中是稳定的。那么，加入扩散后，这个稳态是否可能变得不稳定？

直觉上答案是否定的——扩散只会抹平差异，理应增强稳定性。但 Turing (1952) 证明，这种直觉是错误的。

线性稳定性分析#

\sigma\,\mathbf{q} \;=\; \underbrace{\bigl(\mathbf{J} - |\mathbf{k}|^2\,\mathbf{D}\bigr)}_{\mathbf{A}(|\mathbf{k}|^2)}\,\mathbf{q},\qquad \mathbf{J} = \nabla_{\mathbf{u}}\mathbf{R}(\bar{\mathbf{u}}). \tag{2}

当 $\mathbf{A}(|\mathbf{k}|^2)$ 存在正实部特征值时，对应模态 $\mathbf{q}\,e^{i\mathbf{k}\cdot\mathbf{x}}$ 将增长。完整的图灵条件包含以下四条不等式（见图 2 右侧）：

$\mathrm{tr}\,\mathbf{J} < 0$ 且 $\det\,\mathbf{J} > 0$ —— 无扩散系统稳定；
Jacobian 具有激活-抑制结构： $$f_u > 0$$ ， $$g_v < 0$$ ，且 $f_v\,g_u < 0$ ；
扩散不对称： $D_v \gg D_u$ —— 抑制剂扩散远快于激活剂；
存在某个 $|\mathbf{k}|^2$ 使得 $\det\,\mathbf{A}(|\mathbf{k}|^2) < 0$ ，即存在不稳定的波数。

前三条是关于反应动力学的代数条件，第四条则是实际机制：一旦前三条满足，就会打开一个不稳定波数带，其中最不稳定的波数 $|\mathbf{k}_*|$ 决定了最终图案的特征长度尺度 $\ell \sim 2\pi/|\mathbf{k}_*|$ 。

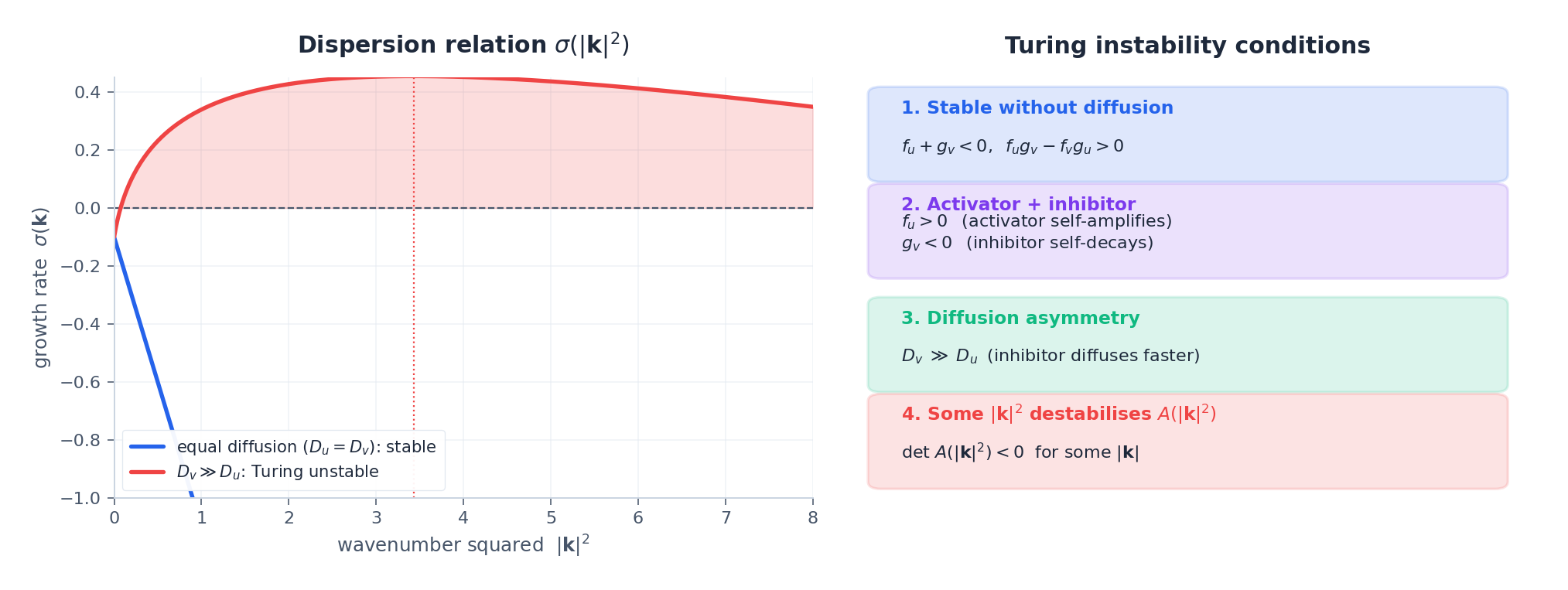

左：激活-抑制系统色散关系 0。等扩散（蓝）下处处稳定；抑制剂扩散更快（红），在 1 附近打开不稳定带。右：四条图灵条件一目了然。

左：激活-抑制系统的色散关系 $\sigma(|\mathbf{k}|^2)$ 。当扩散系数相等（蓝色）时，系统处处稳定；若抑制剂扩散更快（红色），则在 $|\mathbf{k}_*|^2 \approx 3.4$ 附近打开一个不稳定波数带。右：四条图灵条件一目了然。

直观机制：短程激活，长程抑制#

为何不对称扩散会破坏原本稳定的均匀态？想象局部出现一个微小的激活剂凸起：在局部，激活剂通过正反馈自我放大；同时它也产生抑制剂，但由于抑制剂扩散更快，其局部浓度较低，无法有效抑制该凸起；而远处的抑制剂浓度较高，反而压制了其他潜在凸起的形成。这种短程激活、长程抑制机制，正是动物皮毛斑纹、半干旱地区植被条带、沙丘波纹的通用成因，也是我们在 §5 中构建深层 GNN 架构的核心思想。

实现：图灵不稳定性检测器
给定反应动力学参数和扩散系数，我们可以用算法自动判断系统是否会发生图灵不稳定性：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
import numpy as np

def check_turing_instability(fu, fv, gu, gv, Du, Dv):
    # 稳态处反应项的雅可比矩阵：
    # J = [[fu, fv], [gu, gv]]
    # 图灵不稳定的四个判据：
    tr_J = fu + gv
    det_J = fu * gv - fv * gu

    # 判据 1：无扩散时系统稳定（迹 < 0 且行列式 > 0）
    stable_no_diff = (tr_J < 0) and (det_J > 0)

    # 判据 2：具备激活子–抑制子结构
    # （对角元中至少一个为正、一个为负）
    activator_inhibitor = (fu > 0 and gv < 0) or (fu < 0 and gv > 0)

    # 判据 3：扩散不对称性诱发失稳
    # 要求 Dv * fu + Du * gv > 0，且严格大于 2*sqrt(Du*Dv*det_J)
    diff_term = Dv * fu + Du * gv
    threshold = 2 * np.sqrt(Du * Dv * det_J) if det_J > 0 else 0
    diffusion_unstable = diff_term > threshold

    # 判据 4：存在某个波数 k² 落在不稳定波段内
    turing = stable_no_diff and activator_inhibitor and diffusion_unstable

    print(f"  tr(J) = {tr_J:.3f} {'< 0 ✅' if tr_J < 0 else '> 0 ❌'}")
    print(f"  det(J) = {det_J:.3f} {'> 0 ✅' if det_J > 0 else '< 0 ❌'}")
    print(f"  激活子–抑制子结构：{'是' if activator_inhibitor else '否'}")
    print(f"  扩散失稳判据：{diff_term:.3f} > {threshold:.3f}？ "
          f"{'是' if diffusion_unstable else '否'}")
    print(f"  ⇒ 图灵不稳定性：{'是' if turing else '否'}")
    return turing

print("Gray-Scott 模型（F=0.035，k=0.065）：")
check_turing_instability(fu=-0.035, fv=0, gu=0, gv=-0.1, Du=0.16, Dv=0.08)

print("\nFitzHugh-Nagumo 模型：")
check_turing_instability(fu=1.0, fv=-1.0, gu=0.5, gv=-1.5, Du=1.0, Dv=10.0)

这段代码是对理论部分所列四条图灵条件的算法实现。你可以在运行任何数值模拟之前，直接调用它来快速预测给定反应–扩散系统是否具备自发形成空间图案的能力。

从网格到图#

为何使用图？#

有限差分法（FDM）和有限元法（FEM）在规则网格或精心设计的网格上离散 PDE，在简单几何域中极为高效。但对于分子结构、社交网络、引文图、道路网络、脑连接组等场景，不存在自然的规则网格——连接关系本身就是几何。

图 $$G = (V, E)$$ 提供了一种统一框架：它仅由节点集合及其相互关系构成。GNN 正是在这种“几何”上求解某种“PDE”。本节的目标，就是写出这个 PDE 的具体形式。

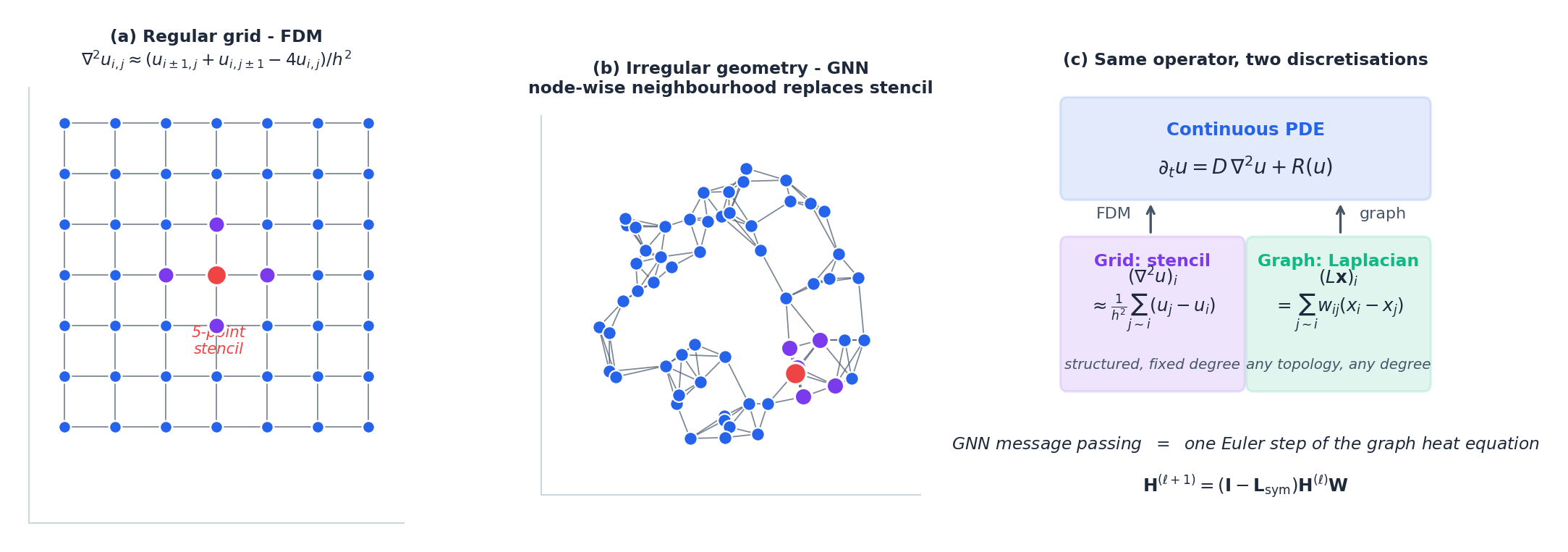

从规则网格到不规则图。两者都在离散 0，但格点 stencil 被节点的邻域代替。连续 PDE 1 同时容许两种离散；图版本的一步 Euler 就是一层 GCN。

从规则网格到不规则图。两者都在离散 $\nabla^2$ ，但网格 stencil 被节点的邻域所替代。连续 PDE $\partial_t u = D\nabla^2 u + R(u)$ 同时容许这两种离散方式；图版本的一个欧拉步，恰好对应一层 GCN。

图拉普拉斯算子#

对于带权无向图，设邻接矩阵为 $\mathbf{A}$ ，度矩阵为 $\mathbf{D} = \mathrm{diag}(d_i)$ ，常见的图拉普拉斯变体如下：

变体	公式	谱范围
组合型	$\mathbf{L} = \mathbf{D} - \mathbf{A}$	$[0, 2 d_{\max}]$
对称归一化	$\mathbf{L}_{\text{sym}} = \mathbf{I} - \mathbf{D}^{-1/2}\mathbf{A}\mathbf{D}^{-1/2}$	$$[0, 2]$$
随机游走	$\mathbf{L}_{\text{rw}} = \mathbf{I} - \mathbf{D}^{-1}\mathbf{A}$	$$[0, 2]$$

\mathbf{x}^{\!\top}\!\mathbf{L}\mathbf{x} \;=\; \tfrac{1}{2}\sum_{(i,j) \in E} w_{ij}\,(x_i - x_j)^2 \;\geq\; 0. \tag{3}

图拉普拉斯是 $-\nabla^2$ 的离散类比——它对梯度的平方进行积分。它是对称半正定矩阵，具有谱分解 $\mathbf{L} = \mathbf{U}\boldsymbol{\Lambda}\mathbf{U}^{\!\top}$ ，特征值满足 $0 = \lambda_1 \leq \lambda_2 \leq \cdots \leq \lambda_n$ 。

最小特征值恒为 0，对应的特征向量与常向量 $\mathbf{1}$ 成比例。第二小特征值 $\lambda_2$ （即代数连通度）衡量了图的整体连通性。

图热方程#

\frac{d\mathbf{X}}{dt} = -\mathbf{L}\mathbf{X}. \tag{4}

\hat x_k(t) = e^{-\lambda_k t}\,\hat x_k(0),\qquad \hat x_k = \mathbf{u}_k^{\!\top}\mathbf{X}(0).

每个模态都以自身速率 $\lambda_k$ 指数衰减，唯独 $\lambda_1 = 0$ 对应的常数模态被永久保留。当 $t \to \infty$ 时，所有节点值趋于一致。

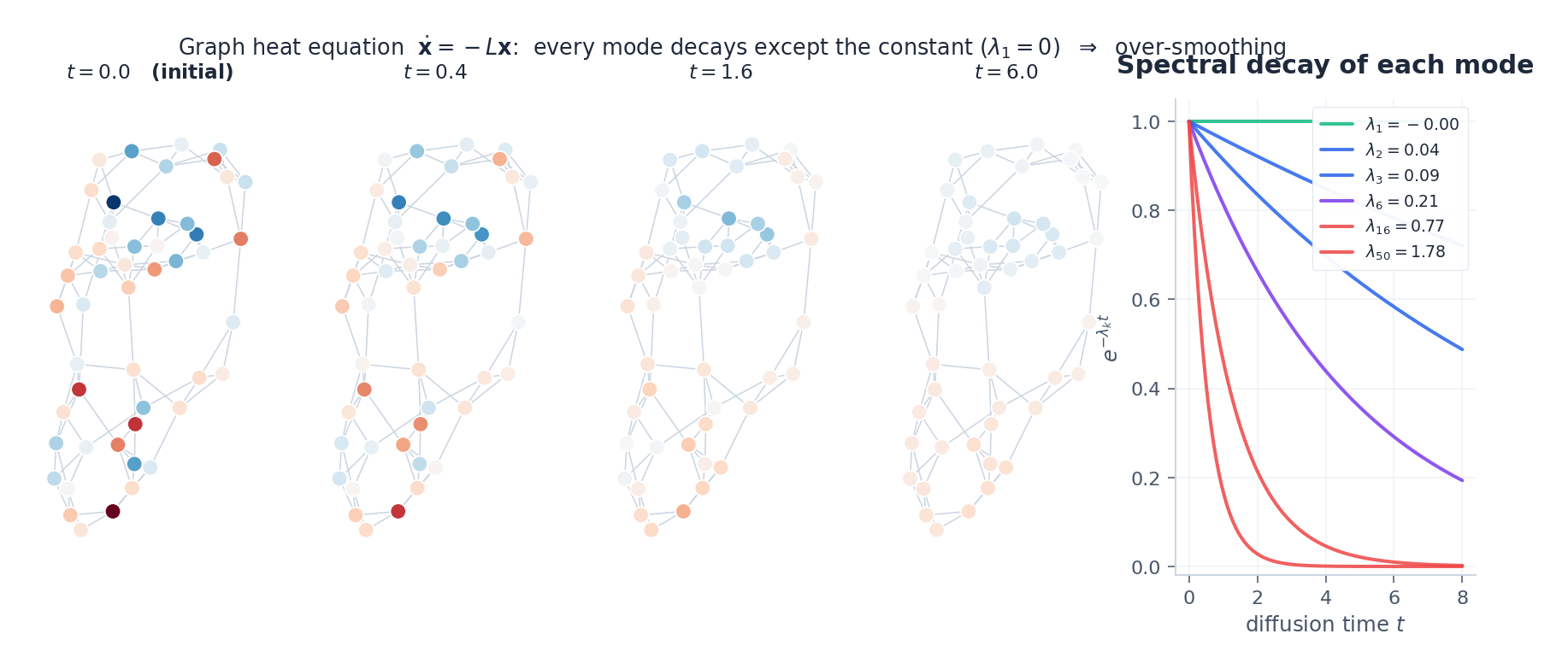

图热方程实战。50 节点小世界图上的随机初始信号被扩散抹平：0 时所有节点取同一值。右图解释原因——第 1 个模按 2 衰减，只有 3 存活。

图热方程的实际效果。在一个 50 节点的小世界图上，随机初始信号被扩散迅速抹平：到 $$t = 6$$ 时，所有节点取值相同。右图揭示原因——第 $$k$$ 个模态按 $e^{-\lambda_k t}$ 衰减，只有 $\lambda_1 = 0$ 存活。

这便是最纯粹的过度平滑，而我们甚至尚未引入神经网络。

GCN 就是热方程#

等价性#

\mathbf{H}^{(\ell+1)} = \sigma\bigl(\tilde{\mathbf{A}}\,\mathbf{H}^{(\ell)}\,\mathbf{W}^{(\ell)}\bigr), \qquad \tilde{\mathbf{A}} = \tilde{\mathbf{D}}^{-1/2}(\mathbf{A} + \mathbf{I})\tilde{\mathbf{D}}^{-1/2}.

\mathbf{H}^{(\ell+1)} = \tilde{\mathbf{A}}\,\mathbf{H}^{(\ell)} \;=\; \bigl(\mathbf{I} - \tilde{\mathbf{L}}_{\text{sym}}\bigr)\mathbf{H}^{(\ell)}. \tag{5}

这正是图热方程 $\dot{\mathbf{H}} = -\tilde{\mathbf{L}}_{\text{sym}}\mathbf{H}$ 的显式欧拉步，步长 $$h = 1$$ 。其中“加自环”技巧 $\mathbf{A} + \mathbf{I}$ 是标准的 FDM 稳定化方法，它将 $\tilde{\mathbf{L}}_{\text{sym}}$ 的谱压缩至 $$[0, 2)$$ 区间，确保显式格式稳定。

过度平滑的谱证明#

\mathbf{H}^{(L)} = \tilde{\mathbf{A}}^L\,\mathbf{H}^{(0)}.

\tilde{\mathbf{A}}^L \xrightarrow[L \to \infty]{} \pi_{\text{const}}.

所有节点特征最终坍缩到同一向量。这并非 GCN 特有的缺陷，而是任何低通滤波器迭代的必然结果。加入 ReLU 和可学习权重矩阵只能延缓这一过程：Oono & Suzuki (2020) 证明，只要权重矩阵序列的奇异值有界，GCN 的特征仍会收敛到一个低维子空间。

连续深度 GNN#

\frac{d\mathbf{X}}{dt} = -\mathcal{L}_\theta(\mathbf{X})\,\mathbf{X},\qquad \mathbf{X}(T) = \text{输出}.

其中 $\mathcal{L}_\theta$ 是一个带注意力机制的可学习拉普拉斯算子，积分通过现成的 ODE 求解器（如 Dormand-Prince）完成。但这并未解决过度平滑问题——更精确地求解热方程，终究还是在求解热方程。GRAND++（Thorpe et al., 2022）引入了源项，而 RDGNN（Eliasof et al., 2024 及前期工作）则加入了完整的反应项。我们将在下一节构建后者。

过平滑程度的量化：狄利克雷能量指标
为衡量图神经网络（GNN）的过平滑程度，我们追踪狄利克雷能量（Dirichlet energy）——这是一个标量，用于刻画相邻节点特征之间的差异程度：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
import torch

def dirichlet_energy(X, adj):
    # X: (N, d) 节点特征张量；adj: (N, N) 邻接矩阵
    # E(X) = sum_{(i,j) ∈ E} ||x_i - x_j||^2
    diff = X.unsqueeze(0) - X.unsqueeze(1)  # 形状为 (N, N, d)
    sq_diff = (diff ** 2).sum(dim=-1)  # 沿特征维度求和，得到 (N, N)
    return 0.5 * (adj * sq_diff).sum()

def simulate_oversmoothing(X0, adj_norm, n_layers=64):
    X = X0.clone()
    energies = [dirichlet_energy(X, adj_norm).item()]
    for layer in range(n_layers):
        X = adj_norm @ X  # 执行一次 GCN 传播（无非线性激活）
        energies.append(dirichlet_energy(X, adj_norm).item())
    return energies

E(\tilde{A}^L X_0) \leq \lambda_2^{2L} \cdot E(X_0),

其中 $\lambda_2 < 1$ 是 $\tilde{A}$ 的第二大的特征值。在 Cora 数据集上， $\lambda_2 \approx 0.98$ ，因此到第 64 层时，能量已衰减至初始值的 $0.98^{128} \approx 0.08$ 倍——几乎趋近于零。

不同深度处理方法的对比

方法	核心机制	最大有效深度	额外开销	是否保持图结构？
基础 GCN	$\tilde{A}X$ 传播	~4–6 层	无	否（导致过平滑）
DropEdge	随机丢弃边	~16 层	可忽略	部分保留
PairNorm	对节点特征做归一化	~16 层	$O(N \cdot d)$	否
残差连接	$X + \tilde{A}X$	~32 层	可忽略	部分保留
GRAND	在图上构建神经微分方程（Neural ODE）	~64 层	依赖 ODE 求解器	自适应
RDGNN	扩散项 + 反应项（reaction-diffusion）	~64+ 层	反应模块（Reaction MLP）	是（基于图灵不稳定性原理）

RDGNN 是目前唯一具备理论依据的方法：它借助图灵不稳定性（Turing instability）这一源自反应-扩散系统的经典机制，从原理上解释了为何能在深层网络中依然保持表达能力。其余方法则属于经验性启发式设计——它们仅能延缓平滑过程，却无法从根本上阻止过平滑的发生。

RDGNN：反应扩散图神经网络#

架构设计#

\frac{d\mathbf{H}}{dt} = -\epsilon_d\,\mathbf{L}\,\mathbf{H} \;+\; \epsilon_r\,R_\theta(\mathbf{H}, \mathbf{H}^{(0)}). \tag{6}

\boxed{\;\mathbf{H}^{(\ell+1)} = \mathbf{H}^{(\ell)} \; - \; \epsilon_d\,\mathbf{L}\,\mathbf{H}^{(\ell)} \; + \; \epsilon_r\,R_\theta\bigl(\mathbf{H}^{(\ell)},\,\mathbf{H}^{(0)}\bigr).\;} \tag{7}

该层包含三个模块（见图 5）：

扩散项 $-\epsilon_d \mathbf{L}\mathbf{H}^{(\ell)}$ ：标准的图平滑操作。为保证显式欧拉稳定性，需满足步长约束 $\epsilon_d < 1/\lambda_{\max}(\mathbf{L})$ ；
反应项 $\epsilon_r R_\theta(\mathbf{H}^{(\ell)}, \mathbf{H}^{(0)})$ ：一个可学习的、纯局部变换——通常为逐节点应用的小型 MLP。以初始特征 $\mathbf{H}^{(0)}$ 为条件，类似于 ResNet 中的输入跳跃连接，可防止特征漂移；
跳跃项 $\mathbf{H}^{(\ell)}$ ：使整体动力学贴近恒等映射，这是实现深层网络数值稳定的关键。

R_\theta(\mathbf{H}, \mathbf{H}^{(0)}) = \mathrm{MLP}_\theta\bigl([\mathbf{H} \,\Vert\, \mathbf{H}^{(0)}]\bigr) \; - \; \alpha\,\mathbf{H}.

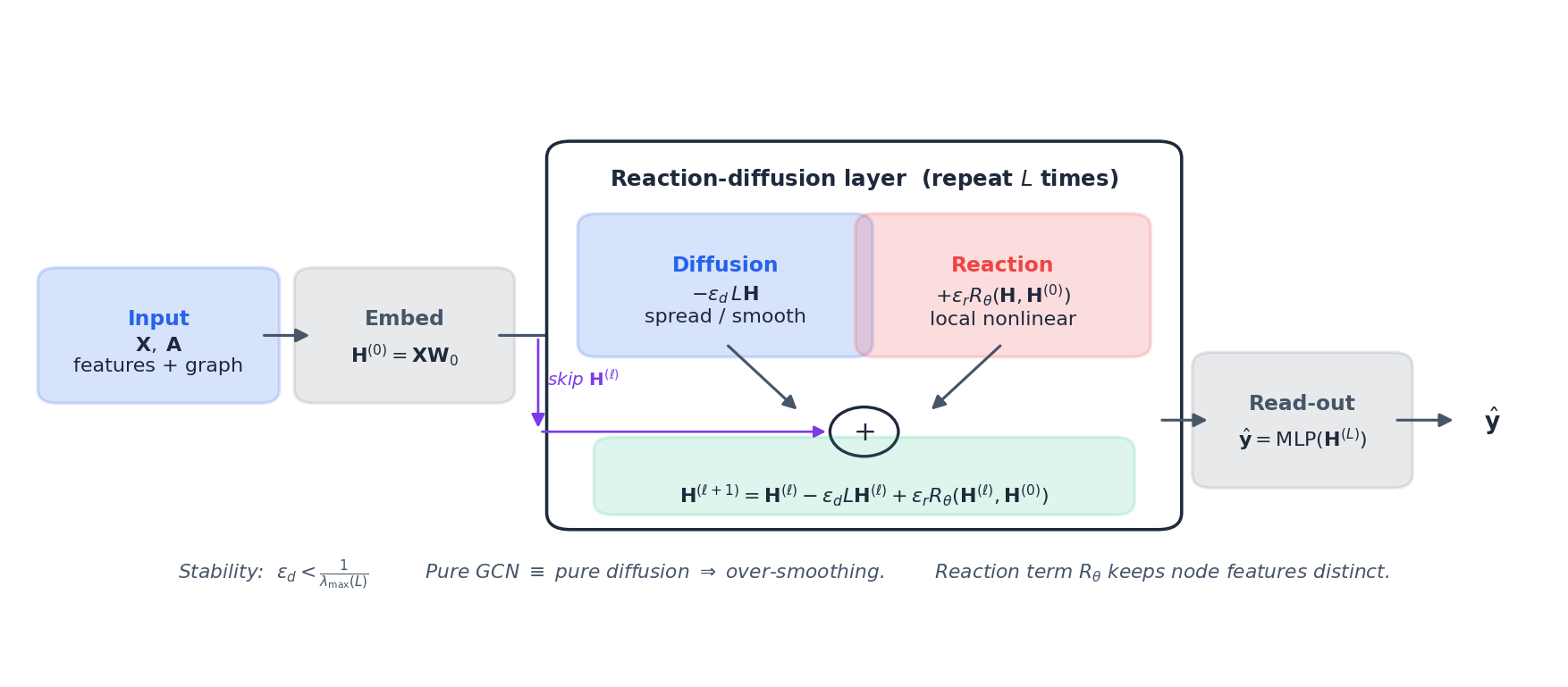

RDGNN 单层：扩散分支做图拉普拉斯平滑，反应分支是学得的逐节点非线性，输入跳跃避免漂移。重复 $L$
次得到深层 GNN，不像 GCN 会塌陷。

一个反应扩散 GNN 层。扩散分支执行标准的图拉普拉斯平滑；反应分支是一个可学习的逐节点非线性更新；来自 $\mathbf{H}^{(0)}$ 的输入跳跃提供了防止漂移的“锚点”。重复该模块 $$L$$ 次，即可构建深层 GNN，且不会像 GCN 那样发生坍缩。

为何有效？#

有两种视角可以解释反应项如何克服过度平滑。

谱视角：纯扩散以速率 $e^{-\lambda_k t}$ 衰减所有非常数模态；而反应项不依赖于 $\mathbf{L}$ ，因此可具有任意谱成分——特别是，它能将能量重新注入被扩散抑制的高频模态。最终结果是在不同频率上形成非平凡的能量分布。

图灵视角：若 $R_\theta$ 学习到了激活-抑制结构（足够表达力的 MLP 可以做到），且扩散强度 $\epsilon_d$ 使得 Jacobian $\mathbf{J} - \epsilon_d\,\lambda_k$ 在某些 $$k$$ 上不稳定，网络便会表现出节点级的图灵图案——不同节点收敛到不同的特征值，其空间组织由图谱决定。这正是 GNN 中的“鱼纹”现象。

PyTorch 实现#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
import torch
import torch.nn as nn
from torch_geometric.nn import GCNConv

class RDGNN(nn.Module):
    """反应扩散 GNN。

    H^(l+1) = H^(l) - eps_d * L H^(l) + eps_r * R(H^(l), H^(0))
    扩散步用 GCNConv（含归一化拉普拉斯）；
    反应步是逐节点 MLP，条件化在输入嵌入上。
    """

    def __init__(self, in_dim, hidden, out_dim, n_layers,
                 eps_d=0.1, eps_r=0.1, alpha=0.1):
        super().__init__()
        self.eps_d, self.eps_r, self.alpha = eps_d, eps_r, alpha
        self.encoder = nn.Linear(in_dim, hidden)
        self.diff = GCNConv(hidden, hidden, normalize=True, add_self_loops=True)
        self.react = nn.ModuleList([
            nn.Sequential(nn.Linear(2 * hidden, hidden),
                          nn.GELU(),
                          nn.Linear(hidden, hidden))
            for _ in range(n_layers)
        ])
        self.decoder = nn.Linear(hidden, out_dim)

    def forward(self, x, edge_index):
        h0 = self.encoder(x)
        h = h0
        for r in self.react:
            # 扩散步: -eps_d * L h  ~~  eps_d * (GCN(h) - h)
            h_diff = self.diff(h, edge_index) - h
            h_react = r(torch.cat([h, h0], dim=-1)) - self.alpha * h
            h = h + self.eps_d * h_diff + self.eps_r * h_react
        return self.decoder(h)

该架构极为简洁：一个共享的 GCN 用于扩散， $$L$$ 个小型 MLP 用于反应，两端各有一个线性投影。图 6c 显示，仅凭如此简单的结构，就能在 Cora 数据集上将准确率维持至 64 层——深度达到 GCN 崩溃阈值的八倍。

反应扩散已胜出的领域#

同一个方程，三种应用场景。

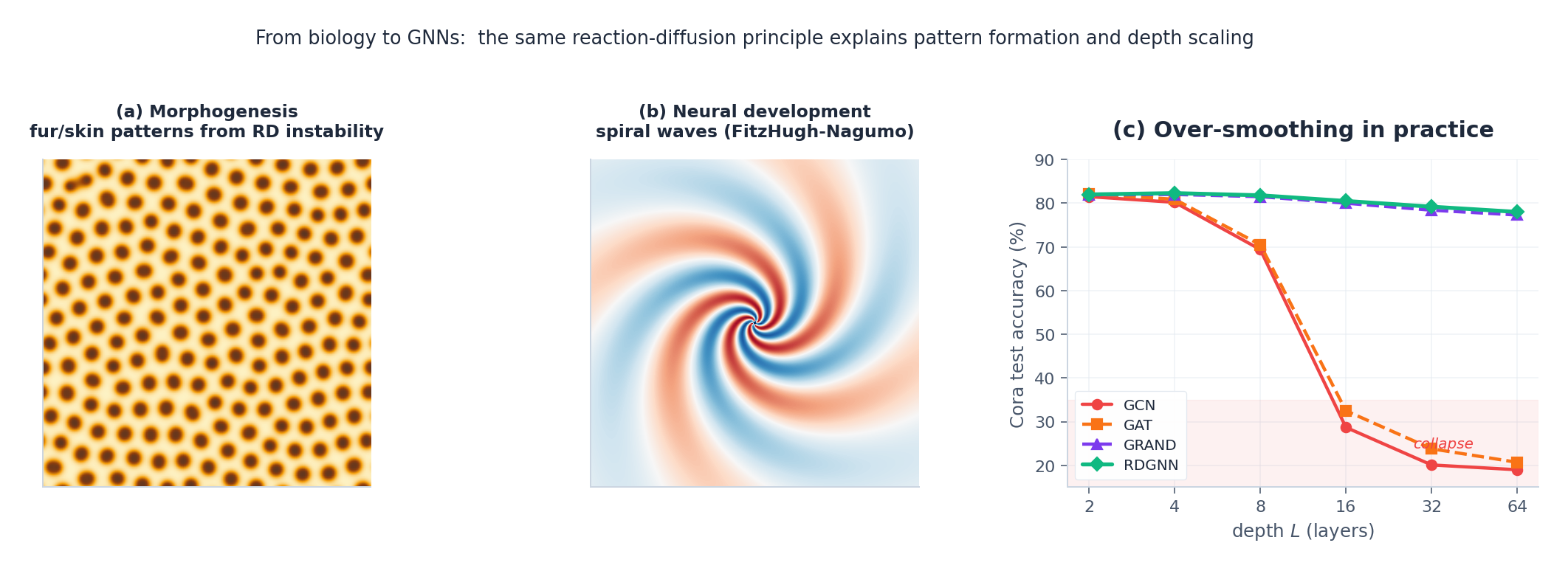

从生物到 GNN。(a) Gray-Scott 模型生成逼真的皮毛斑纹——正是 Turing 提出的生物形态发生机制。(b) FitzHugh-Nagumo 动力学产生螺旋波，可见于心室纤颤和早期视皮层发育。(c) 同样的 RD 思想用于图结构，得到不会退化的深层 GNN——RDGNN 在 64 层时仍保持 ~80% Cora 准确率，而 GCN、GAT 和纯扩散 GRAND 都跌破 25%。

从生物学到 GNN。(a) Gray-Scott 模型生成逼真的皮毛图案——这正是 Turing 为生物形态发生提出的机制。(b) FitzHugh-Nagumo 动力学产生螺旋波，可见于心律失常和早期视觉皮层发育。(c) 将相同的 RD 原理应用于图结构，可构建不会坍缩的深层 GNN——RDGNN 在 64 层时仍保持约 80% 的 Cora 准确率，而 GCN、GAT 乃至纯扩散的 GRAND 均跌至 25% 以下。

形态发生：Murray 的《Mathematical Biology》利用图灵机制解释大型猫科动物的斑纹演化：体型较大的美洲虎呈现斑点，中等体型的豹子呈现玫瑰花斑，而尾巴（局部几何约束了 $|\mathbf{k}|$ ）则呈现条纹——所有这些均可由一套反应参数和胚胎几何共同解释。同样的数学还能预测半干旱地区的植被条带（水为抑制剂，生物量为激活剂）以及 Belousov-Zhabotinsky 化学实验中的螺旋臂。

神经发育：在视网膜镶嵌形成过程中，相邻光感受器会抑制彼此分化为相同亚型，但通过扩散性形态发生素在更远距离上激活同类型分化。这在数学上构成一个图灵系统，所得视锥细胞排列具有可测量的波长 $\ell \sim 2\pi/|\mathbf{k}_*|$ 。皮层电活动中的螺旋波——在癫痫中属病理现象，在发育中则参与神经连接——正是二维可激发介质上的 FitzHugh-Nagumo 解。

深层 GNN：在标准基准测试中，深度与准确率的关系极为显著（图 6c，复现自 Eliasof et al. (2024) 的 Cora 实验）。GCN 和 GAT 在超过 8 层后迅速崩溃，与谱理论预测一致；纯扩散的 GRAND 仅能推迟崩溃，因其更精确地求解热方程；唯有 RDGNN——显式引入反应项——能在 $$L = 64$$ 时维持高准确率。这一优势在异配图（heterophilic graphs，即邻居倾向于拥有不同标签）上尤为突出，因为纯平滑在此类图上会主动破坏判别性信号：反应项可学习放大相连节点间的差异。

系列收官：八章一念#

至此，《PDE + 机器学习》系列迎来终章。让我们退后一步，纵观全局。

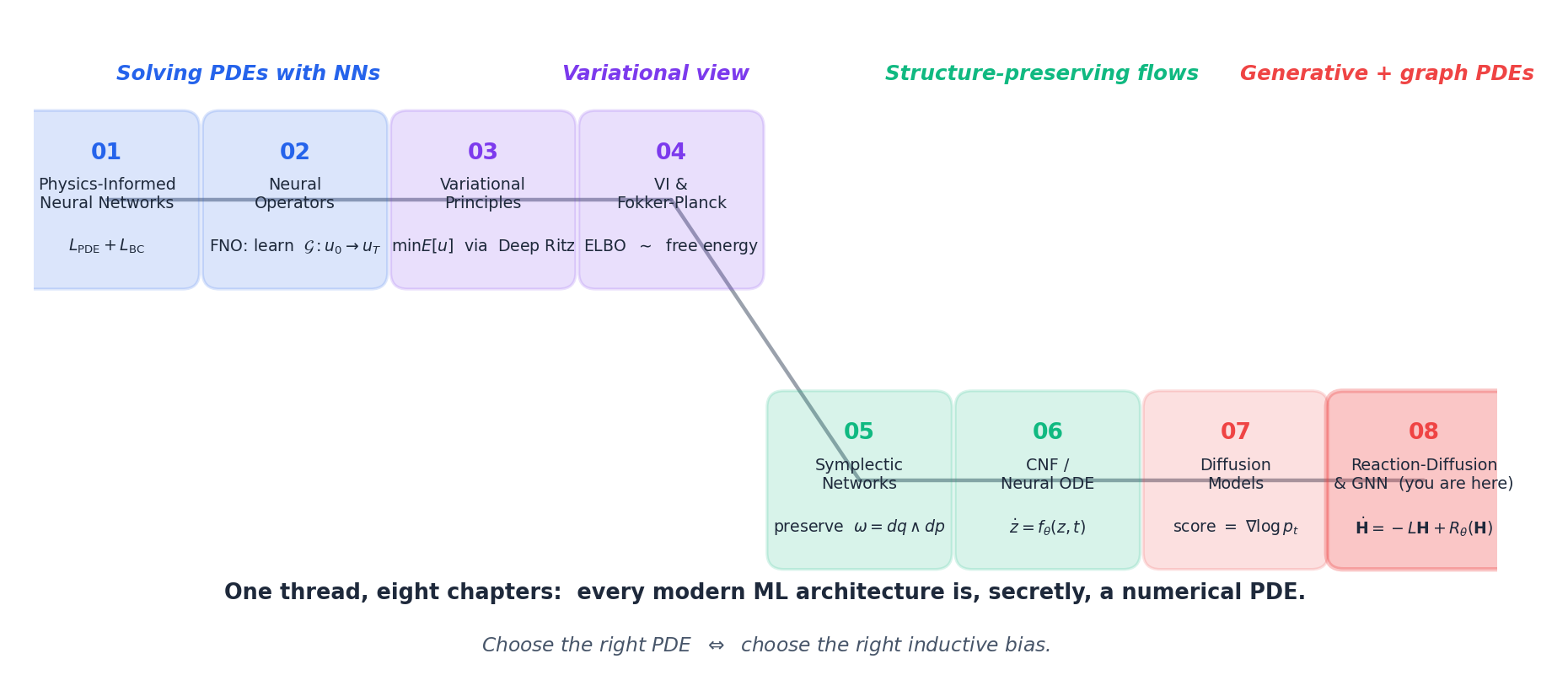

八章之旅。第 1-2 章用神经网络解 PDE；第 3-4 章把训练重写成变分原理；第 5-6 章构造保结构的网络；第 7-8 章把同一套方法搬到生成模型和图学习上。

八章之旅。第 1–2 章用神经网络求解 PDE；第 3–4 章将训练过程重释为变分原理；第 5–6 章构建保结构的网络；第 7–8 章将同一套方法应用于生成建模与图学习。

这八章可分为四对：

组别	章节	背后的 PDE 思想
用 NN 解 PDE	1 PINN，2 神经算子	目标 PDE 本身成为损失函数
变分视角	3 Deep Ritz，4 VI / Fokker-Planck	损失 = 自由能；梯度流 = 连续性方程
保结构流	5 辛网络，6 Neural ODE / CNF	网络尊重流的辛/体积/散度结构
生成 + 图 PDE	7 扩散模型，8 RD + GNN	正反向 Fokker-Planck；图上的反应扩散

贯穿始终的核心思想只有一句：

一种神经网络架构，就是某个 PDE 的离散化形式。选择架构，即是选择 PDE。

具体而言：

希望在训练分布之外外推？ 选择算子学习的 PDE（第 2 章）；
希望网络保留守恒量？ 选择辛积分器（第 5 章）；
希望似然可计算？ 选择连续性方程并学习其漂移项（第 6 章）；
希望从复杂分布采样？ 选择 Fokker-Planck 方程并学习其 score（第 7 章）；
希望深层 GNN 不坍缩？ 选择反应扩散方程，而非仅有扩散（本章）。

PDE 视角并非理解深度学习的唯一途径，但它出奇地具有生成性：每当我们追问“对应的数值分析会怎么说？”，总能得到具体回报——一个稳定性边界、一个步长约束、一个结构性修复方案。这正是物理学思维方式为机器学习带来的红利，也是两个领域对话远未终结的原因。

练习题#

练习 1： 证明对连通图， $\mathbf{L}\mathbf{x} = \mathbf{0}$ 的唯一解是常向量。由此说明图热方程将任意初值驱动至其均值。

解：由 (3) 式， $\mathbf{x}^\top\!\mathbf{L}\mathbf{x} = \tfrac{1}{2}\sum w_{ij}(x_i - x_j)^2 = 0$ 意味着每条边两端的值相等；在连通图上，这迫使 $\mathbf{x}$ 为常向量。因此 $\mathbf{L}$ 的核空间为一维。其余特征值严格为正，故 $e^{-\mathbf{L}t}$ 会消除所有非常数分量，仅保留均值。 $\blacksquare$

练习 2： 推导扩散步显式欧拉格式的稳定性条件 $\epsilon_d < 1/\lambda_{\max}(\mathbf{L})$ 。

解：在谱坐标下，欧拉更新为 $\hat{x}_k^{(\ell+1)} = (1 - \epsilon_d \lambda_k)\,\hat{x}_k^{(\ell)}$ 。为避免增长，需对所有 $$k$$ 满足 $|1 - \epsilon_d \lambda_k| \leq 1$ ，即 $0 \leq \epsilon_d \lambda_k \leq 2$ ，故 $\epsilon_d \leq 2/\lambda_{\max}$ 。若要求单调衰减（无振荡），则需更严格的条件 $\epsilon_d < 1/\lambda_{\max}$ 。 $\blacksquare$

练习 3： 为何 RDGNN 在异配图上特别有效？

解：在异配图中，相邻节点往往具有相反的标签。纯扩散步骤会对邻居特征取平均，从而主动破坏判别性信号——层数越多，损害越严重。而反应项是逐节点操作，且以 $\mathbf{H}^{(0)}$ 为条件，因此可生成节点专属的更新，放大邻居间的差异，恢复类别可分性。 $\blacksquare$

练习 4： 证明离散 RDGNN 更新式 (7) 是连续 RD-GNN (6) 的一阶 Lie-Trotter 算子分裂离散。

解：算子分裂将 $\dot{\mathbf{H}} = (\mathcal{D} + \mathcal{R})\,\mathbf{H}$ 分解为交替的欧拉步：先 $\mathbf{H}^{1/2} = \mathbf{H} + h\mathcal{D}\mathbf{H}$ ，再 $\mathbf{H}^{(\ell+1)} = \mathbf{H}^{1/2} + h\mathcal{R}\mathbf{H}^{1/2}$ 。在标准实现中，两个算子均在 $\mathbf{H}^{(\ell)}$ 处求值，结果恰好为 (7)。其局部截断误差为 $\mathcal{O}(h^2[\mathcal{D}, \mathcal{R}])$ ，即一阶精度。 $\blacksquare$

练习 5： 单条图灵不稳定性条件可通过数值验证：选取 Gray-Scott 参数 $$(D_u, D_v, F, k)$$ ，在均匀稳态附近线性化，扫描 $|\mathbf{k}|^2$ 并观察 $\det\,\mathbf{A}(|\mathbf{k}|^2)$ 的符号变化。请实现该过程并复现图 1 中的某一形态。

解概要： Gray-Scott 的均匀稳态满足 $$u v^2 = F(1 - u)$$ 且 $$u v^2 = (F + k) v$$ 。计算该点处的 $2\times2$ Jacobian，构造 $\mathbf{A}(|\mathbf{k}|^2) = \mathbf{J} - |\mathbf{k}|^2 \mathrm{diag}(D_u, D_v)$ ，并绘制 $\det\,\mathbf{A}$ 关于 $|\mathbf{k}|^2$ 的曲线。若出现负值区间，则表明存在不稳定波数带；对应的波长 $2\pi/|\mathbf{k}_*|$ 应与模拟图案的视觉尺度一致。 $\blacksquare$

总结#

这就是 PDE 与机器学习这八章的全部。如果回头看一遍，会发现整条线索其实非常干净：

PINN（第 1 章） 把 PDE 残差写进损失函数；
神经算子（第 2 章） 把“一个解”的学习升级成“整个解算子”的学习；
变分原理（第 3 章） 揭示训练动力学背后的连续时间几何；
变分推断与 Fokker-Planck（第 4 章） 把优化和采样统一在一个 PDE 框架下；
辛几何（第 5 章） 把守恒律焊进网络结构；
连续归一化流（第 6 章） 用 ODE 实现可逆生成；
扩散模型（第 7 章） 把生成问题翻译成反向热方程；
反应扩散与 GNN（第 8 章） 用经典图灵理论修复深层 GNN。

把它们摆在一起，你会看到这个系列其实只在做一件事：把数学结构当成神经网络的归纳偏置。每一章都是同一个想法换一个约束。

之后想往哪走？三条线索都很值得继续：(1) 算子学习与基础模型的结合（PDE foundation models）；(2) 保结构网络在分子动力学和气候建模里的落地；(3) score-based 方法和强化学习/规划的混合。希望这八章给了你顺着任何一条线索往下钻所需要的那把钥匙。

参考文献#

[1] Turing, A. M. (1952). The chemical basis of morphogenesis. Phil. Trans. R. Soc. B, 237(641), 37-72.

[2] Pearson, J. E. (1993). Complex patterns in a simple system. Science, 261(5118), 189-192.

[3] Murray, J. D. (2003). Mathematical biology II: Spatial models and biomedical applications (3rd ed.). Springer.

[4] Kipf, T. N., & Welling, M. (2017). Semi-supervised classification with graph convolutional networks. ICLR. arXiv:1609.02907 .

[5] Oono, K., & Suzuki, T. (2020). Graph neural networks exponentially lose expressive power for node classification. ICLR. arXiv:1905.10947 .

[6] Chamberlain, B., Rowbottom, J., Gorinova, M., Webb, S., Rossi, E., & Bronstein, M. (2021). GRAND: Graph neural diffusion. ICML. arXiv:2106.10934 .

[7] Thorpe, M., Nguyen, T. M., Xia, H., Strohmer, T., Bertozzi, A., Osher, S., & Wang, B. (2022). GRAND++: Graph neural diffusion with a source term. ICLR.

[8] Eliasof, M., Haber, E., & Treister, E. (2021). PDE-GCN: Novel architectures for graph neural networks motivated by partial differential equations. NeurIPS. arXiv:2108.01938 .

[9] Di Giovanni, F., Rowbottom, J., Chamberlain, B., Markovich, T., & Bronstein, M. (2022). Graph neural networks as gradient flows. arXiv:2206.10991 .

[10] Choi, J., Hong, S., Park, N., & Cho, S.-B. (2023). GREAD: Graph neural reaction-diffusion networks. ICML. arXiv:2211.14208 .

[11] Eliasof, M., Haber, E., & Treister, E. (2024). Graph neural reaction-diffusion models. SIAM J. Sci. Comput. arXiv:2406.10871 .

本文是 PDE 与机器学习系列的第 8 篇——也是最后一篇。上一篇：第 7 篇 —— 扩散模型与 Score Matching 。回到开篇：第 1 篇 —— 物理信息神经网络。感谢阅读。
