Terraform 实战（三）：复用 VPC 与安全基线

今天要写的是我 Agent 项目里被复制次数最多的 Terraform 代码：一个 vpc-baseline 模块。它为后续所有组件（ECS、RDS、OpenSearch、ACK）提供了统一、可复用的网络基础。总共约 200 行 HCL，建议亲手编写一遍，方便后续复用和定制。

读完这篇，你将获得：

一个跨三个可用区的 VPC（单 Region）
六个 vSwitch（每区一个公网 + 一个私网），CIDR 互不重叠
带 EIP 的 NAT Gateway，供私网子网 outbound 访问 LLM API
三层安全组堆叠（ALB → agent runtime → memory）
三个 KMS customer master keys，每个数据域一个（memory, secrets, logs）
干净的模块接口：输入 name + CIDR + zones，输出 IDs
CI 里的 drift detection、semver 锁定的模块引用，以及按行计算的成本模型

心智模型#

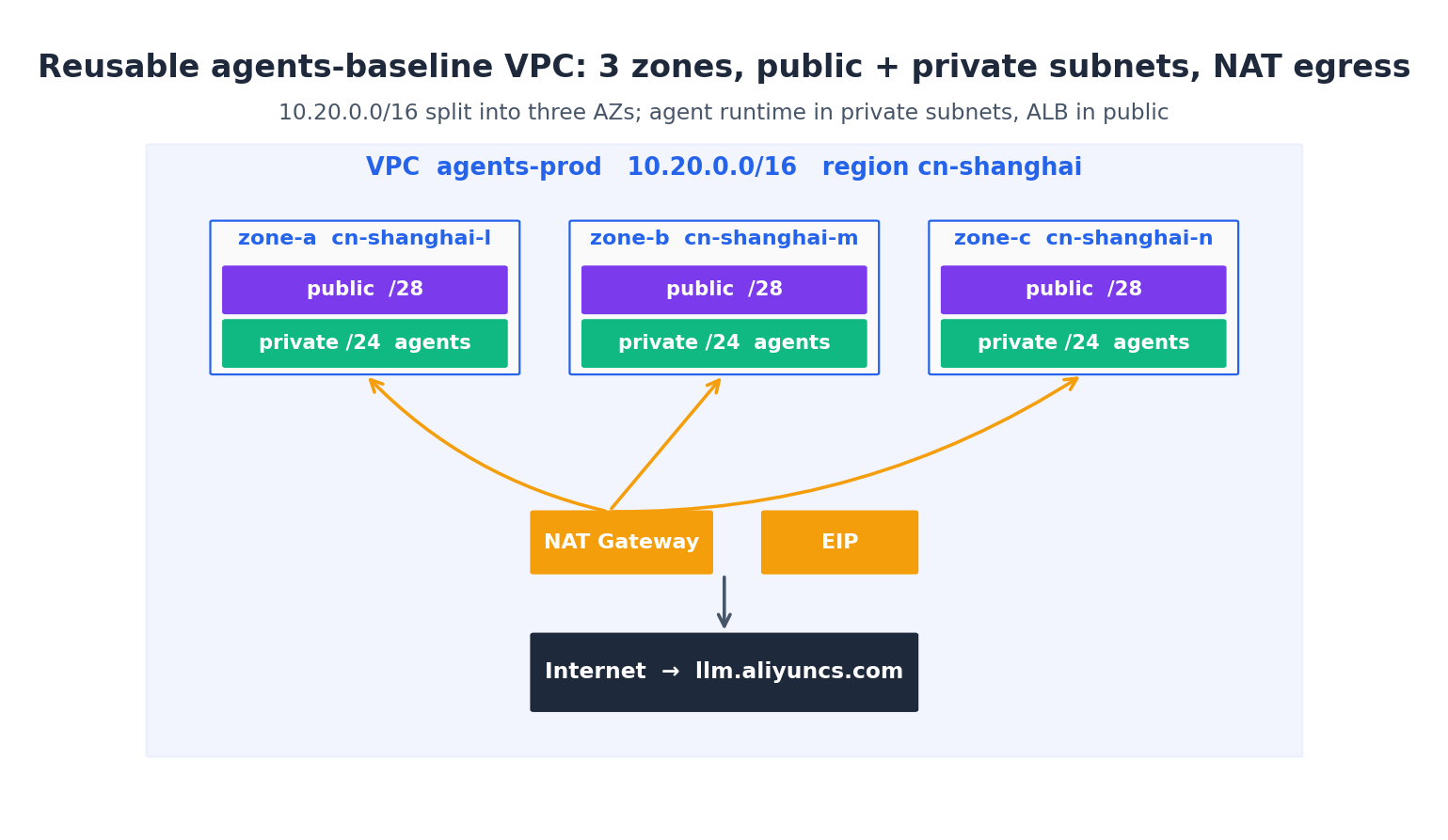

先别急着写代码，先看图：

为什么选三个可用区？因为阿里云可能在任意周日发起可用区级维护，单可用区部署会导致整个维护窗口期内 Agent 全面不可用。而 VPC 内跨可用区流量免费，唯一的额外成本是子网规划的运维复杂度，这部分已由 Terraform 自动处理。

为什么要分公网和私网？Agent runtime 应该待在私网 vSwitch 里，这样就算安全组配错，也不会意外把服务暴露在 0.0.0.0/0 上。公网 vSwitch 留给 ALB 和 NAT Gateway——这些是必须能通互联网的设备。Agent 通过 NAT 上网，绝不直连。

我的 CIDR 布局如下：

子网	可用区	CIDR	主机数
`public-a`	l	`10.20.0.0/28`	11
`public-b`	m	`10.20.0.16/28`	11
`public-c`	n	`10.20.0.32/28`	11
`private-a`	l	`10.20.1.0/24`	251
`private-b`	m	`10.20.2.0/24`	251
`private-c`	n	`10.20.3.0/24`	251

公网用 /28 是因为里面只放 NAT 和 ALB IP。私网用 /24 是因为 Agent ECS、RDS、OpenSearch 节点都住这儿。如果你觉得 /24 对 Agent 舰队来说太紧，乘以三个可用区——753 个可用 IP 比我交付过的任何单个 Agent 应用都多。

模块骨架#

创建目录结构：

1
2
3
4
5
modules/vpc-baseline/
├── main.tf
├── variables.tf
├── outputs.tf
└── versions.tf

输入参数（variables.tf）：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
variable "name" {
  description = "Name prefix for all resources, e.g. agents-prod"
  type        = string
}

variable "cidr_block" {
  description = "Top-level VPC CIDR; subnets are derived from this"
  type        = string
  default     = "10.20.0.0/16"
}

variable "zones" {
  description = "Three availability zone IDs in the target region"
  type        = list(string)
  validation {
    condition     = length(var.zones) == 3
    error_message = "vpc-baseline requires exactly 3 zones."
  }
}

variable "tags" {
  description = "Tags applied to every resource the module creates"
  type        = map(string)
  default     = {}
}

强制三可用区虽然属于强约定，但与架构图严格对齐。如需双可用区或四可用区，直接 fork 模块——切勿引入条件逻辑。含条件分支的模块会损害可读性，半年内必被推倒重写。

VPC 和 vSwitches#

main.tf 第一部分：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
resource "alicloud_vpc" "this" {
  vpc_name   = var.name
  cidr_block = var.cidr_block
  tags       = var.tags
}

resource "alicloud_vswitch" "public" {
  for_each = { for i, z in var.zones : i => z }

  vpc_id       = alicloud_vpc.this.id
  zone_id      = each.value
  cidr_block   = cidrsubnet(var.cidr_block, 12, each.key)        # /28 starting at .0
  vswitch_name = "${var.name}-public-${substr(each.value, -1, 1)}"
  tags         = var.tags
}

resource "alicloud_vswitch" "private" {
  for_each = { for i, z in var.zones : i => z }

  vpc_id       = alicloud_vpc.this.id
  zone_id      = each.value
  cidr_block   = cidrsubnet(var.cidr_block, 8, each.key + 1)     # /24 starting at .1.0
  vswitch_name = "${var.name}-private-${substr(each.value, -1, 1)}"
  tags         = var.tags
}

这里有三个细节：

cidrsubnet(prefix, newbits, netnum) 是 Terraform 的 CIDR 数学工具。cidrsubnet("10.20.0.0/16", 8, 1) 返回 "10.20.1.0/24"。记牢它，你会经常用到。
配合 index/value map 使用 for_each 能获得稳定的资源地址——alicloud_vswitch.private["0"] 永远指向第一个可用区，哪怕你调整了列表顺序。对比一下 count，重排顺序会导致大规模重建。
substr(each.value, -1, 1) 提取可用区 ID 的最后一个字符（l/m/n），这样资源名在控制台里排序更清晰。

NAT Gateway 和 EIP#

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
resource "alicloud_nat_gateway" "this" {
  vpc_id           = alicloud_vpc.this.id
  vswitch_id       = alicloud_vswitch.public["0"].id
  nat_gateway_name = "${var.name}-nat"
  nat_type         = "Enhanced"
  payment_type     = "PayAsYouGo"
  tags             = var.tags
}

resource "alicloud_eip_address" "nat" {
  address_name         = "${var.name}-nat-eip"
  bandwidth            = "100"
  internet_charge_type = "PayByTraffic"
  isp                  = "BGP"
  tags                 = var.tags
}

resource "alicloud_eip_association" "nat" {
  allocation_id = alicloud_eip_address.nat.id
  instance_id   = alicloud_nat_gateway.this.id
}

resource "alicloud_snat_entry" "private" {
  for_each = alicloud_vswitch.private

  snat_table_id     = alicloud_nat_gateway.this.snat_table_ids
  source_vswitch_id = each.value.id
  snat_ip           = alicloud_eip_address.nat.ip_address
}

Enhanced NAT 是当前标准，Tablestore、PrivateLink 及绝大多数新服务均强制要求；老式 Standard NAT 已进入弃用倒计时，新项目严禁使用。按流量计费（PayByTraffic）更适合 Agent 负载，因为其出站带宽具有突发性（如 LLM 流式响应），而不是持续稳定。

SNAT 条目才是让私网子网实例能通互联网的关键。少了它们，private-a 里的 Agent 解析不了 dashscope.aliyuncs.com——第一次遇到这问题你会花一个小时调试。亲身踩过坑。

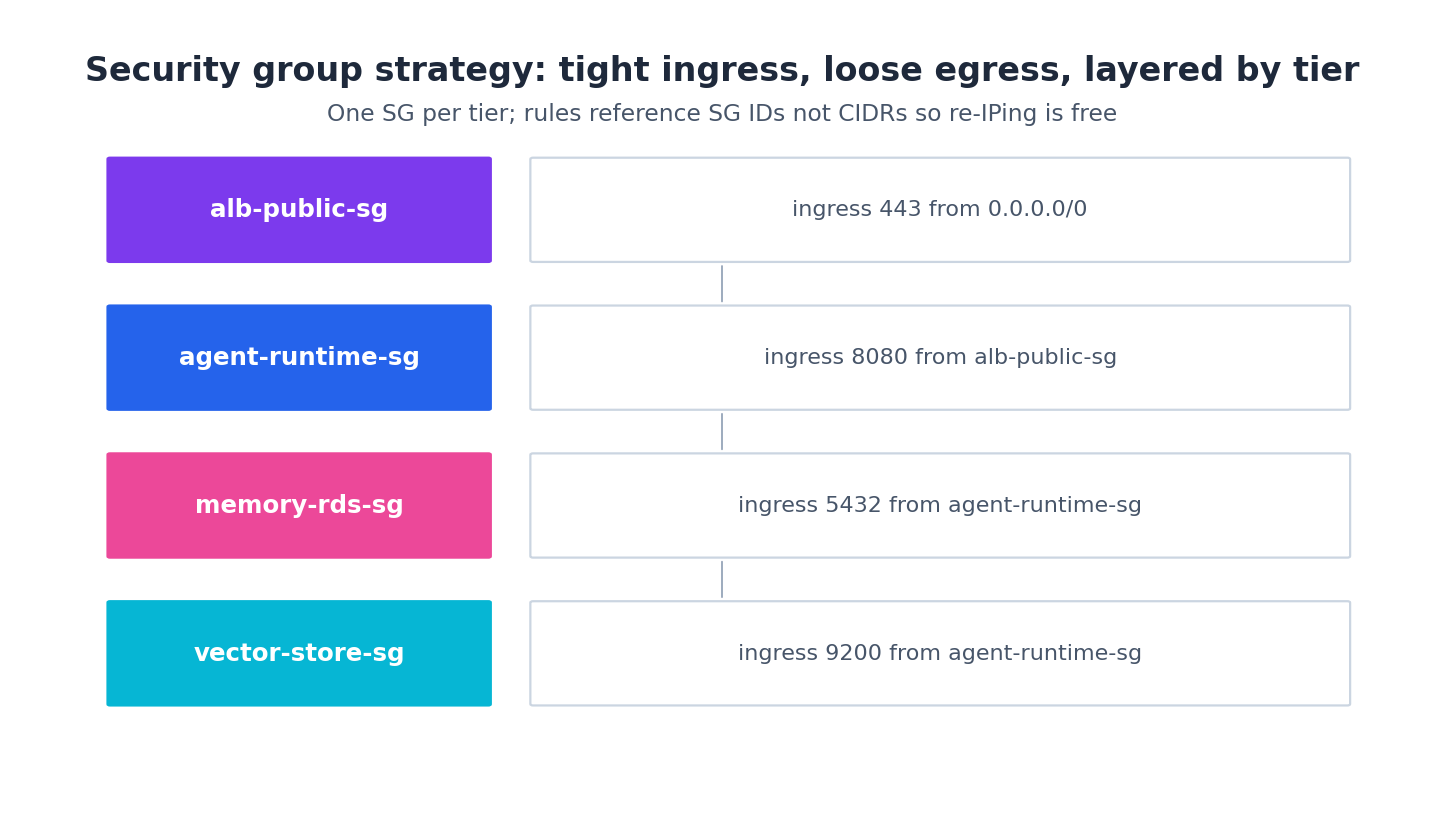

安全组，分层设计#

在阿里云上，正确的安全组做法是每层一个 SG，规则引用 SG ID 而不是 CIDR：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
resource "alicloud_security_group" "alb_public" {
  name   = "${var.name}-alb-public"
  vpc_id = alicloud_vpc.this.id
  tags   = var.tags
}

resource "alicloud_security_group_rule" "alb_https_in" {
  security_group_id = alicloud_security_group.alb_public.id
  type              = "ingress"
  ip_protocol       = "tcp"
  port_range        = "443/443"
  cidr_ip           = "0.0.0.0/0"
  policy            = "accept"
  priority          = 1
}

resource "alicloud_security_group" "agent_runtime" {
  name   = "${var.name}-agent-runtime"
  vpc_id = alicloud_vpc.this.id
  tags   = var.tags
}

resource "alicloud_security_group_rule" "agent_from_alb" {
  security_group_id        = alicloud_security_group.agent_runtime.id
  type                     = "ingress"
  ip_protocol              = "tcp"
  port_range               = "8080/8080"
  source_security_group_id = alicloud_security_group.alb_public.id
  policy                   = "accept"
  priority                 = 1
}

关键就在这行 source_security_group_id = alicloud_security_group.alb_public.id。它的意思是“只接受来自 ALB SG 内任何实例的 8080 入站”——而不是来自某个 CIDR。以后 ALB 换 IP 也不会挂。

实战建议： 阿里云的默认行为是拒绝所有入站，允许所有出站。该默认策略合理——无需额外添加‘拒绝所有出站’规则，否则可能导致 SDK 调用失败。除非你有特定的合规要求，否则限制出站流量没必要；对 Agent 系统来说，出站全开是常态。

我将这一模式扩展到每一个下游层：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
resource "alicloud_security_group" "memory_rds" {
  name   = "${var.name}-memory-rds"
  vpc_id = alicloud_vpc.this.id
  tags   = var.tags
}

resource "alicloud_security_group_rule" "rds_from_agent" {
  security_group_id        = alicloud_security_group.memory_rds.id
  type                     = "ingress"
  ip_protocol              = "tcp"
  port_range               = "5432/5432"
  source_security_group_id = alicloud_security_group.agent_runtime.id
  policy                   = "accept"
  priority                 = 1
}

resource "alicloud_security_group" "vector_store" {
  name   = "${var.name}-vector-store"
  vpc_id = alicloud_vpc.this.id
  tags   = var.tags
}

resource "alicloud_security_group_rule" "vector_from_agent" {
  security_group_id        = alicloud_security_group.vector_store.id
  type                     = "ingress"
  ip_protocol              = "tcp"
  port_range               = "9200/9200"
  source_security_group_id = alicloud_security_group.agent_runtime.id
  policy                   = "accept"
  priority                 = 1
}

做完这些，把 ECS 挂到正确的 SG 上只需要 security_groups = [module.vpc.agent_runtime_sg_id]，网络层级天生就是对的。审计变得很简单：grep 一下安全组名字，就能找到所有用过它的资源。

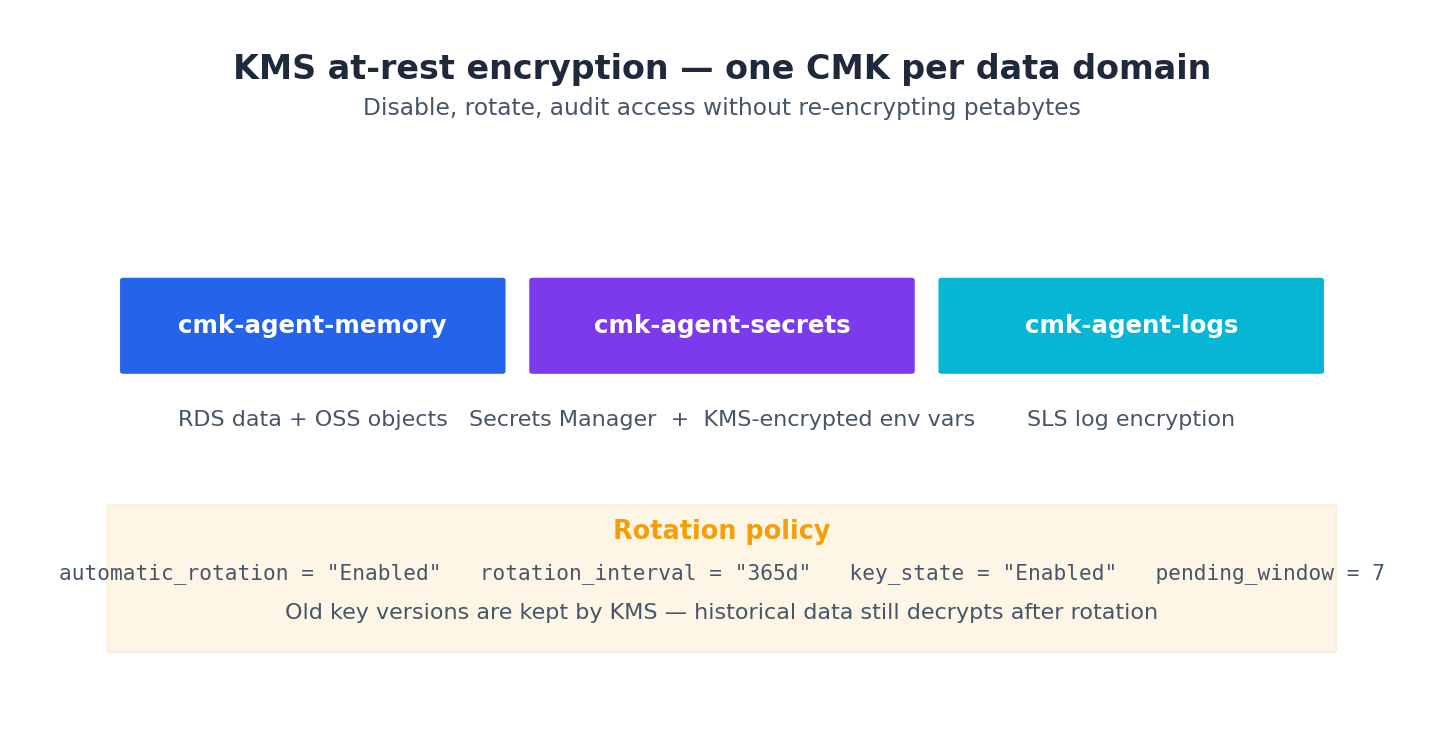

每个数据域配一把 KMS 密钥#

静态加密（Encryption-at-rest）是任何合规制度的底线，阿里云的做法是每个数据域使用一把 Customer Master Key (CMK)，这样可以单独轮换某一把而不影响其他，并且可以按密钥审计访问记录。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
locals {
  cmks = {
    memory  = "Encryption for RDS data and OSS objects"
    secrets = "Encryption for KMS Secrets Manager entries"
    logs    = "Encryption for SLS log data"
  }
}

resource "alicloud_kms_key" "this" {
  for_each = local.cmks

  description            = each.value
  key_usage              = "ENCRYPT/DECRYPT"
  key_spec               = "Aliyun_AES_256"
  pending_window_in_days = 7
  status                 = "Enabled"
  automatic_rotation     = "Enabled"
  rotation_interval      = "365d"
  protection_level       = "SOFTWARE"
  tags                   = merge(var.tags, { Domain = each.key })
}

resource "alicloud_kms_alias" "this" {
  for_each = local.cmks

  alias_name = "alias/${var.name}-${each.key}"
  key_id     = alicloud_kms_key.this[each.key].id
}

为什么要用别名？因为 CMK ID 是一串没人记得住的 UUID；别名 alias/agents-prod-memory 是人类可读的，而且在密钥轮换期间保持稳定。从 RDS、OSS 和 SLS 引用别名，你就可以替换底层密钥而不必动下游配置。

pending_window_in_days = 7 意味着删除的密钥有 7 天窗口期可以恢复。不建议缩短该时间——误删密钥可能引发严重生产事故，7 天恢复窗口已在实践中多次规避此类风险。

模块的输出#

outputs.tf:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
output "vpc_id"              { value = alicloud_vpc.this.id }
output "private_vswitch_ids" { value = [for s in alicloud_vswitch.private : s.id] }
output "public_vswitch_ids"  { value = [for s in alicloud_vswitch.public  : s.id] }
output "nat_gateway_id"      { value = alicloud_nat_gateway.this.id }
output "nat_eip_address"     { value = alicloud_eip_address.nat.ip_address }
output "alb_public_sg_id"    { value = alicloud_security_group.alb_public.id }
output "agent_runtime_sg_id" { value = alicloud_security_group.agent_runtime.id }
output "memory_rds_sg_id"    { value = alicloud_security_group.memory_rds.id }
output "vector_store_sg_id"  { value = alicloud_security_group.vector_store.id }
output "kms_keys"    { value = { for k, v in alicloud_kms_key.this   : k => v.id } }
output "kms_aliases" { value = { for k, v in alicloud_kms_alias.this : k => v.alias_name } }

接下来五篇文章需要的 ID 都在这儿了。故意把输出的命名和结构设计好，调用方就能这样用：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
module "vpc" {
  source = "./modules/vpc-baseline"
  name   = "agents-prod"
  zones  = ["cn-shanghai-l", "cn-shanghai-m", "cn-shanghai-n"]
}

resource "alicloud_instance" "agent" {
  vswitch_id      = module.vpc.private_vswitch_ids[0]
  security_groups = [module.vpc.agent_runtime_sg_id]
  # ...
}

调用模块#

在你的顶层 main.tf 里：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
module "vpc" {
  source = "./modules/vpc-baseline"

  name       = "agents-${terraform.workspace}"
  cidr_block = "10.20.0.0/16"
  zones      = ["cn-shanghai-l", "cn-shanghai-m", "cn-shanghai-n"]

  tags = {
    Project     = "research-agent-stack"
    Environment = terraform.workspace
    ManagedBy   = "terraform"
  }
}

在项目根目录跑 terraform plan，输出大概是这样：

1
Plan: 27 to add, 0 to change, 0 to destroy.

27 个资源差不多正好（1 个 VPC + 6 个 vSwitch + 1 个 NAT + 1 个 EIP + 1 个 EIP 关联 + 3 个 SNAT + 4 个 SG + 4 个 SG 规则 + 3 个 KMS key + 3 个 KMS alias = 27）。执行 apply，大约 90 秒你就能得到一个生产级网络。

漂移检测：当线上 VPC 跟 HCL 对不上时#

网络总会漂移的。半夜 11 点有人为了调试在控制台开了个端口。有人为了测试临时方案加了条 SNAT 规则。路由表里多了条临时条目，后来没人删。半年后生产环境 VPC 和 HCL 静默分叉——直到下次 terraform apply 要么回滚了手动变更（害了依赖它的人），要么更糟，把 provider 的更新逻辑搞混，导致资源重建。

解决办法是尽早发现漂移，把它当成真实信号来处理。每个 VPC 栈我都跑这三种模式：

模式 1：CI 里 nightly 跑 `terraform plan`#

GitHub Actions workflow 在北京时间凌晨 3 点跑每个 workspace 的 terraform plan -lock=false -detailed-exitcode，如果退出码是 2（“plan 会有变更”）就发 DingTalk 通知：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
# .github/workflows/drift-check.yml
name: drift-check
on:
  schedule:
    - cron: '0 19 * * *'   # 3am Beijing
  workflow_dispatch:

jobs:
  plan:
    runs-on: ubuntu-latest
    strategy:
      matrix:
        workspace: [dev, staging, prod]
    steps:
      - uses: actions/checkout@v4
      - uses: hashicorp/setup-terraform@v3
        with:
          terraform_version: 1.9.7
      - name: terraform init
        run: terraform init -input=false
        env:
          ALICLOUD_ACCESS_KEY: ${{ secrets.ALICLOUD_AK }}
          ALICLOUD_SECRET_KEY: ${{ secrets.ALICLOUD_SK }}
      - name: terraform plan
        id: plan
        continue-on-error: true
        run: |
          terraform workspace select ${{ matrix.workspace }}
          terraform plan -lock=false -detailed-exitcode -no-color > plan.txt
        env:
          ALICLOUD_REGION: cn-shanghai
      - name: notify drift
        if: steps.plan.outcome == 'failure' && steps.plan.outputs.exitcode == '2'
        run: |
          curl -X POST ${{ secrets.DINGTALK_WEBHOOK }} \
            -H 'Content-Type: application/json' \
            -d "{\"msgtype\":\"text\",\"text\":{\"content\":\"DRIFT: ${{ matrix.workspace }} - $(head -50 plan.txt)\"}}"

-detailed-exitcode 参数是关键。没它的话，哪怕有变更 plan 也总是返回 0。有了它，你才能拿到 0（无变更）、1（错误）或 2（待变更）。CI 只关心 2——这意味着漂移。

我对每个 prod workspace 都夜间运行这个。每两周总能抓到点什么——通常是队友忘了写进 HCL 的“快速修复”。

模式 2：怀疑有问题时跑 refresh-only#

怀疑单个资源漂移时，terraform apply -refresh-only 是手术刀式的工具。它从 API 重读资源并更新 state，但不应用 HCL 变更：

1
2
3
4
5
6
terraform apply -refresh-only
# Terraform has detected the following changes made outside of Terraform since
# the last "terraform apply":
#   ~ resource "alicloud_security_group_rule" "agent_from_alb" {
#       port_range = "8080/8080" -> "8080/8090"   # someone widened it
#     }

看到 diff 后你再来决定：回滚（常规 apply）还是固化（编辑 HCL 去匹配现状）。

模式 3：`lifecycle { ignore_changes }` 逃生通道#

有时候漂移是合法的。阿里云会给资源自动打元数据标签（比如 created_by_console）。Auto Scaling 会在 Terraform 管辖范围外调整 desired_capacity。正确的做法是告诉 Terraform“这个属性会漂移，没关系”：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
resource "alicloud_security_group" "agent_runtime" {
  name   = "${var.name}-agent-runtime"
  vpc_id = alicloud_vpc.this.id
  tags   = var.tags

  lifecycle {
    ignore_changes = [
      tags["created_by_console"],
      tags["last_audited_by"],
    ]
  }
}

ignore_changes 是精密仪器。别把 tags（整个 map）放进去——那样会掩盖真正的漂移。只放你知道由外部管理的具体 key。

模块版本管理：把它当库来对待#

这篇文章的 vpc-baseline 是 v1 版。十八个月后它会变成 v4 版。会有新的可用区出现。默认 NAT 类型可能会变。你会发现加了面向公网的 NLB 后，/28 的公网子网太小了。

错误的做法是“原地编辑模块然后到处 terraform apply”。某个周五下午你把公网子网从 /28 改成 /27，现有子网需要重建，结果你在三个环境里级联销毁了 NAT 和 EIP。（没错，这也是我的个人血泪史。）

正确的做法是用 版本化模块 配合明确的升级路径：

1
2
3
4
5
6
7
module "vpc" {
  source = "git::ssh://git@github.com/your-org/terraform-modules.git//vpc-baseline?ref=v1.4.0"

  name       = "agents-${terraform.workspace}"
  cidr_block = "10.20.0.0/16"
  zones      = local.zones
}

模块每次破坏性变更都升大版本（semver）。消费者审慎升级，一次一个 workspace，每个都 review plan。当 dev 里出问题，别推到 prod——回滚 ?ref= 标签，提 issue，修模块。

小团队我用单个 repo 存模块，用 git tag 做版本。大组织的话，Terraform Registry 的私有模块支持（或者阿里云托管的等价物）能提供带 UI 的发布产物。不管怎样原则一样：模块是库，不是代码片段。得像对待 Python 包一样对待它们的发布纪律。

升级的实际操作手感：

1
2
3
4
5
cd envs/dev
sed -i 's|?ref=v1.3.0|?ref=v1.4.0|' main.tf
terraform init -upgrade
terraform plan          # review carefully, especially the destroys
terraform apply

如果 dev 稳一周，再在 staging 重复。最后才是 prod。整个 rollout 都在 PR 里，每个都小，每个都能通过回滚 commit 撤销。

实战建议： 当破坏性的模块变更需要重建资源时（比如我们的 /28 → /27 子网扩容），配合手动数据迁移使用 moved 块。moved 块告诉 Terraform“这个旧子网的身份现在是这个新的”；迁移则复制状态。具体到 VPC 子网，更简单的路径是旁边加新子网，然后逐可用区迁移工作负载——千万别销毁跑着线上 ECS 的生产子网。

网络基线的成本算账#

大致在 cn-shanghai 区域，低到中等流量下基线成本每月 ¥150–300。这个数字是真实的，但值得拆开来看，方便你根据自己的流量 sizing。

固定成本（哪怕零流量也得付）：

Item	Monthly (cn-shanghai)	Notes
VPC + vSwitch + RT	¥0	free at any scale
安全组	¥0	免费，每个账号最多 100 个安全组
KMS keys (3, software)	¥9	¥3/mo per CMK
EIP 预留	¥18	未绑定时¥0.6/天；已绑定的 EIP 免费持有
NAT（增强型）预留	¥120	增强型 NAT ¥4/天
Fixed total	~¥147/mo

变动成本：

Item	Unit price	Example
EIP 出站流量	BGP ¥0.8/GB，高峰时段¥0.3/GB	每月 100 GB 代理流量 = ¥80
KMS API 调用	超出免费额度后¥0.005/次	每月 10 万次调用 = ¥500
同 VPC 内跨可用区 NAT	免费	无费用

低流量 dev workspace（10 GB 出站，1k 次 KMS 调用）：¥147 + ¥8 + ¥0 ≈ ¥155/mo。

中流量 prod workspace（1 TB 出站，100k 次 KMS 调用——重度 LLM streaming）：¥147 + ¥800 + ¥500 ≈ ¥1,450/mo。

杠杆在于出站流量。如果你的 agent 从公网 LLM 端点 stream 长 completion，有条件的话要用 PrivateLink 或 VPC peering 连托管模型——PrivateLink 流量大概 ¥0.1/GB 而不是 ¥0.8/GB。对于 DashScope，PrivateLink 端点是 com.aliyun.dashscope；把它接进你的 VPC，出站账单能降 ~80%。

实战建议： 给每个资源打上 Cost-Center 和 Owner 标签。阿里云的计费 dashboard 能按标签透视，季度末你能直接回答“这个团队的网络成本是 ¥X”，不用去求财务。这个模块里的 tags = var.tags plumbing 就是为此准备的。

接下来做什么#

第四篇文章要把计算资源落在这个网络上。三种模式——带 pm2 的 ECS、生产集群用的 ACK、事件驱动 agent 用的 Function Compute——以及我用来做选择的成本交叉模型。然后是一个真实的 alicloud_instance 块，通过 cloud-init 引导 Python + Node + agent 运行时。

实战建议： 如果需要加第四个可用区（阿里云会定期增加），一次 terraform apply 就能搞定——for_each 模式能干净地处理更长的列表。但 variables.tf 里的 validation 块会拒绝它，所以你得先放宽 validation。这种故意制造的摩擦正是重点——加可用区是值得思考的网络变更，不是随手滑进来的 typo。

Terraform 实战（三）：复用 VPC 与安全基线

心智模型#

模块骨架#

VPC 和 vSwitches#

NAT Gateway 和 EIP#

安全组，分层设计#

每个数据域配一把 KMS 密钥#

模块的输出#

调用模块#

漂移检测：当线上 VPC 跟 HCL 对不上时#

模式 1：CI 里 nightly 跑 `terraform plan`#

模式 2：怀疑有问题时跑 refresh-only#

模式 3：`lifecycle { ignore_changes }` 逃生通道#

模块版本管理：把它当库来对待#

网络基线的成本算账#

接下来做什么#

Terraform 实战 8 篇

读有所得？

心智模型#

模块骨架#

VPC 和 vSwitches#

NAT Gateway 和 EIP#

安全组，分层设计#

每个数据域配一把 KMS 密钥#

模块的输出#

调用模块#

漂移检测：当线上 VPC 跟 HCL 对不上时#

模式 1：CI 里 nightly 跑 terraform plan#

模式 2：怀疑有问题时跑 refresh-only#

模式 3：lifecycle { ignore_changes } 逃生通道#

模块版本管理：把它当库来对待#

网络基线的成本算账#

接下来做什么#

Terraform 实战 8 篇

读有所得？

模式 1：CI 里 nightly 跑 `terraform plan`#

模式 3：`lifecycle { ignore_changes }` 逃生通道#
