时间序列模型（四）：Attention 机制 -- 直接的长程依赖

本章要点

循环网络在长程依赖上为什么吃亏，注意力如何一击破解。
Query / Key / Value 机制、Scaled dot-product 公式，以及为什么必须除以 $\sqrt{d_k}$。
两种经典打分函数：Bahdanau（加性）和 Luong（乘性）。
如何把 Attention 接到 LSTM 编码器/解码器 上做时间序列预测。
多头注意力在时序场景下的"四种典型分工"：近期、长程、周期、异常。
$O(n^2)$ 显存墙，以及稀疏 / 线性注意力如何绕过去。
一个完整的 股价预测案例，并用注意力权重叠加图解释模型决策。

前置：RNN/LSTM/GRU 的基本概念（第 2-3 部分）、线性代数、PyTorch 基本操作。

1. 为什么需要 Attention：循环结构的瓶颈

在长度为 $n$ 的循环网络里，相距 $k$ 个时间步的两个位置之间，信息要走 $O(k)$ 步。每一步都要把所有有用的信号塞进同一个隐状态向量里，每一步都有梯度衰减的风险。

而真实的时间序列基本不配合这种几何：

几分钟前出现的 ECG 异常，比刚刚 200 个稳态样本更重要；
今天的电力负荷，往往最像 上周同一时刻；
股价对几周前的 财报事件 仍然在反应。

注意力提出了一种完全不同的几何：任意两个时间步之间都有一条直连的、可学习的边。任意两点的路径长度变成 $O(1)$，而边的强度（即 注意力权重）本身就具备可解释性。

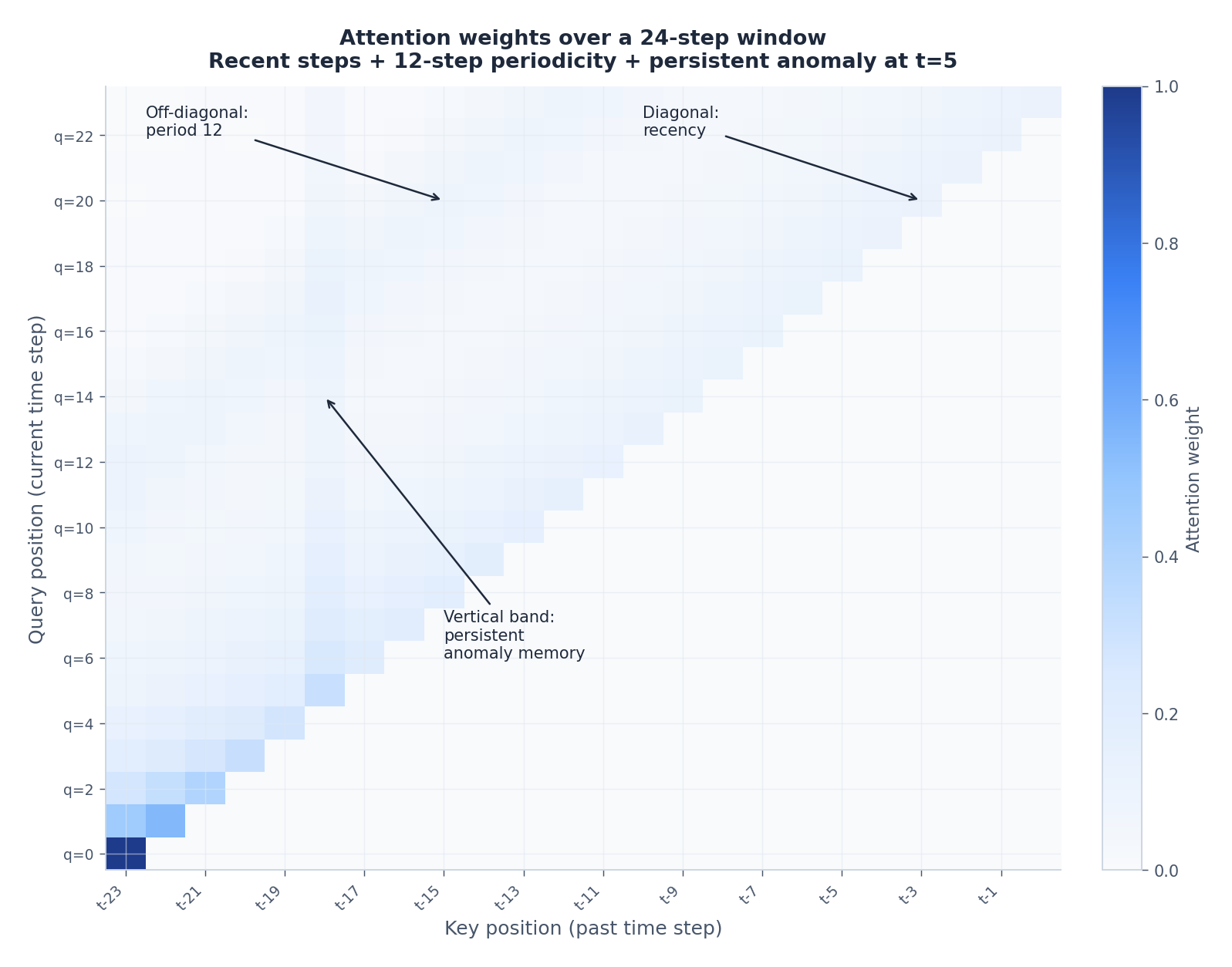

24 步窗口下的注意力权重热图：明亮的对角线是近期偏置，平行偏移的对角线是 12 步周期，第 5 列的纵向亮带是对该位置异常的持续记忆。

图 1. 一张因果注意力图就同时编码了三种有用先验：近期、周期、对异常的持续记忆 – 完全无需手工特征。

2. 从零推导 Scaled Dot-Product Attention

把输入序列堆成矩阵 $X \in \mathbb{R}^{n \times d}$，每一行对应一个时间步。三个可学习的线性映射给出同一份数据的三种"视角"：

$$ Q = X W^Q, \qquad K = X W^K, \qquad V = X W^V, $$

其中 $W^Q, W^K \in \mathbb{R}^{d \times d_k}$，$W^V \in \mathbb{R}^{d \times d_v}$。

Query $Q$ – “这个时间步在找什么？”
Key $K$ – “这个时间步广告什么？”
Value $V$ – “这个时间步真正携带的内容是什么？”

Query 与 Key 的相容度用点积衡量。整体写成矩阵形式：

$$ \text{Attention}(Q, K, V) = \mathrm{softmax}\!\left(\frac{Q K^\top}{\sqrt{d_k}}\right) V. $$

为什么要除以 $\sqrt{d_k}$？

如果 $Q, K$ 的元素是均值 0、方差 1 的独立分布，那么单个点积 $q_i^\top k_j$ 的方差就是 $d_k$。当 $d_k$ 很大时，softmax 的输入幅度也变大，softmax 进入饱和区，绝大多数位置的梯度会被压成接近 0。除以 $\sqrt{d_k}$ 把方差拉回 1，让梯度回到健康量级。

这是一个看似"工程小细节"，但忘了这一步训练就直接失败 – 损失会卡在初始值附近不动。

最小实现

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
import torch
import torch.nn.functional as F
import math

def scaled_dot_product_attention(Q, K, V, mask=None):
    """Q, K, V: (batch, seq_len, d). mask: (batch, seq_len, seq_len) 或可广播形状。"""
    d_k = Q.size(-1)
    scores = Q @ K.transpose(-2, -1) / math.sqrt(d_k)            # (B, n, n)
    if mask is not None:
        scores = scores.masked_fill(mask == 0, float("-inf"))
    weights = F.softmax(scores, dim=-1)                          # 行随机矩阵
    return weights @ V, weights                                  # (B, n, d_v), (B, n, n)

整个机制就是 两次矩阵乘法夹一次 softmax。模型的全部表达能力都藏在三个学习矩阵 $W^Q, W^K, W^V$ 里。

3. Bahdanau vs Luong：两种经典打分函数

在 Transformer 出现之前，Bahdanau et al. (2015) 在机器翻译里提出了 加性注意力，Luong et al. (2015) 紧接着提出了 乘性（点积） 变体。在 RNN+Attention 的混合架构里，这两种打分函数仍然非常常用。

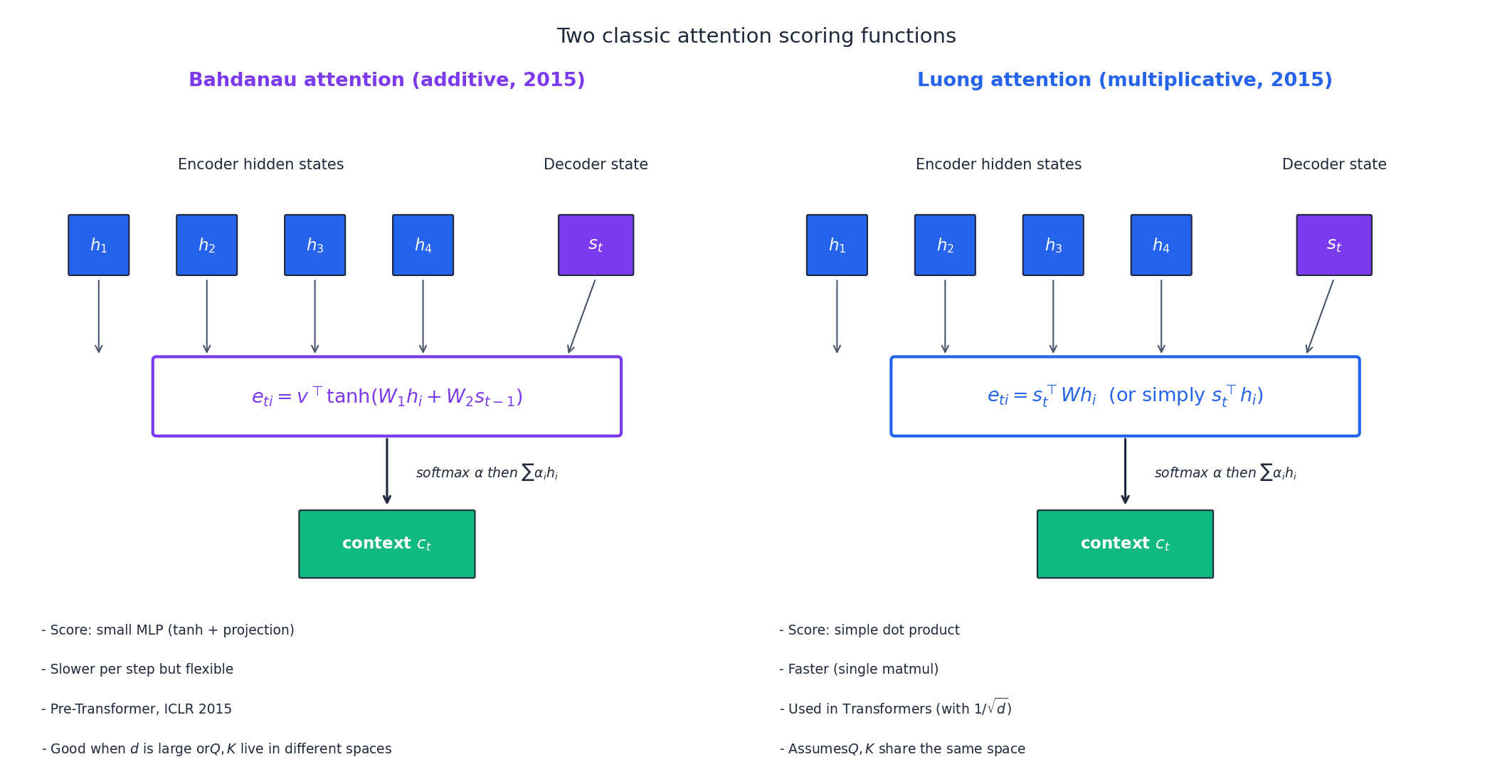

Bahdanau（加性）vs Luong（乘性）打分函数。加性用一个小 MLP，乘性用一次点积；Transformer 选择了乘性 + 1/sqrt(d_k) 缩放。

图 2. 两种 Query-Key 相容度打分方式：Bahdanau 用 MLP，Luong 用点积。

性质	Bahdanau（加性）	Luong（乘性）
打分函数	$v^\top \tanh(W_1 h_i + W_2 s_{t-1})$	$s_t^\top W h_i$
单对成本	一次 MLP 前向	一次点积
参数	$v, W_1, W_2$	$W$（甚至可省）
适用场景	Q/K 维度不同或语义不同空间	Q/K 同空间
现代 Transformer	几乎不用	标准选项（配 $1/\sqrt{d_k}$）

两者的下游流程完全相同：softmax 归一化 + 加权求和。Transformer 只是选了便宜的那一个，并加上了缩放因子。

4. Self-Attention 在时间序列上的直觉

在 seq2seq 框架里，Query 来自解码器、Key/Value 来自编码器，这是两个不同的序列。自注意力（Self-Attention） 抹掉这个区别：同一个序列同时充当 $Q, K, V$ – 每个时间步都看自己窗口里的所有其他步。

对时间序列来说这正好是我们要的。给定一个 12 步的预测窗口，从"现在"出发的注意力权重直接告诉我们：模型在依赖哪些历史步做预测？

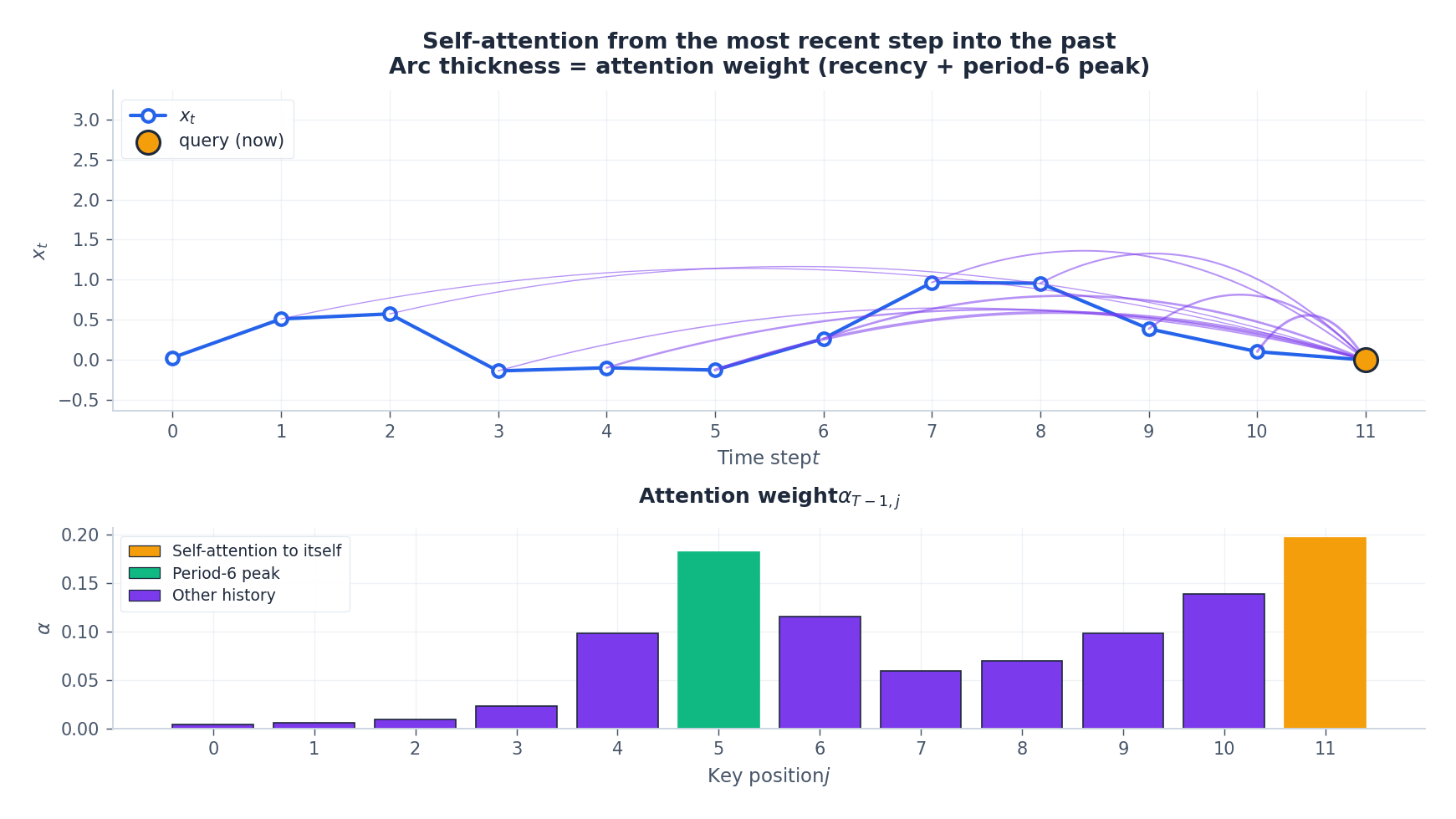

图 3. $t=11$ 处的预测 Query 不只盯着 $t=10$，它对 $t=5$（六步前）也施加了很强的关注 – 因为底层信号周期约为 6。注意力在没有任何提示的情况下自己发现了季节性。

因果掩码

预测任务必须禁止第 $i$ 步看到未来。标准做法是 因果掩码：一个下三角矩阵，把上三角填 $-\infty$，softmax 之后这些位置就归零：

1
2
3
4
def causal_mask(n, device):
    return torch.tril(torch.ones(n, n, device=device)).bool()  # 对角线及以下为 1

scores = scores.masked_fill(~causal_mask(n, scores.device), float("-inf"))

预测 Transformer 与分类 Transformer 的唯一区别就是这一行。

5. 多头注意力：为时序定制的"分工"

单头注意力会把所有模式平均到一张图上。多头注意力把嵌入维度切成 $h$ 块，并行跑 $h$ 个独立注意力，再拼回来过一个线性层：

$$ \text{MultiHead}(X) = [\text{head}_1; \dots; \text{head}_h] \, W^O, \qquad \text{head}_j = \text{Attention}(X W^{Q}_j, X W^{K}_j, X W^{V}_j). $$

每个头都有自己的 $W^Q_j, W^K_j, W^V_j \in \mathbb{R}^{d \times (d/h)}$，可以专门捕捉不同模式。在时间序列里我们经常观察到四种典型分工：

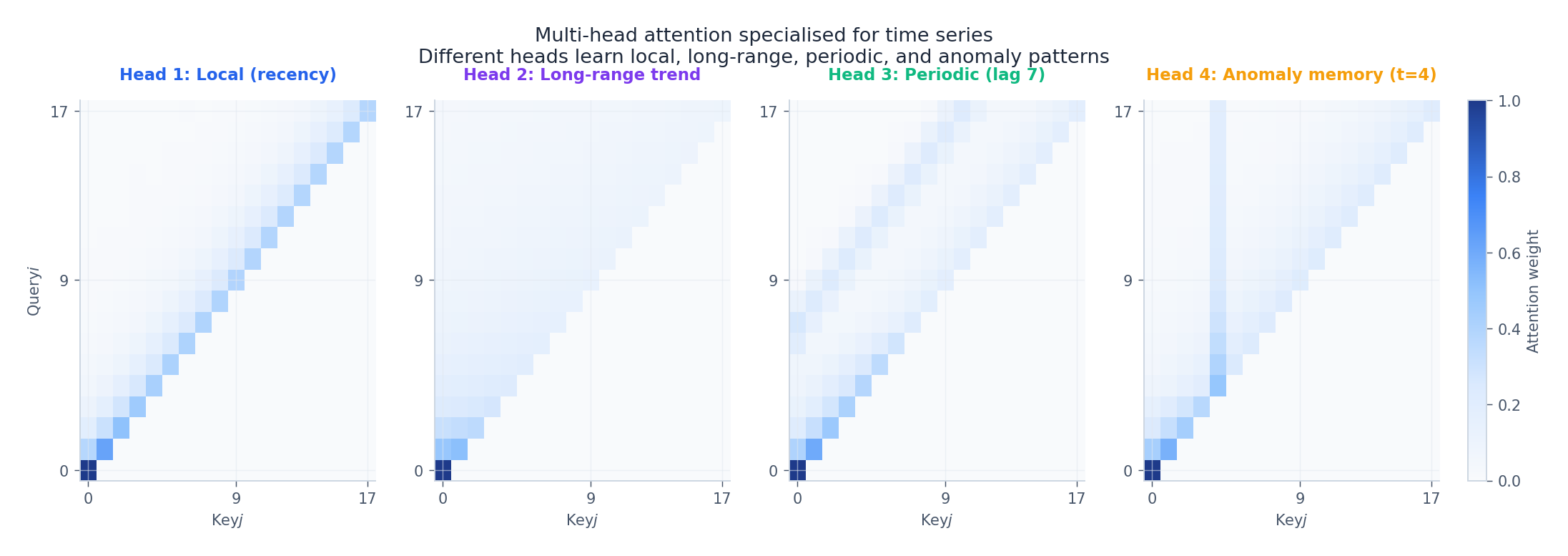

四个注意力头在同一个 18 步窗口上的权重图：分别对应近期、长程趋势、周期 7、以及对 t=4 异常事件的持续记忆。

图 4. 同一个窗口被四个头看出四种结构。多头注意力本质上是一个学得的"时序卷积核集合"。

头	学到的模式	时序意义
Local	锐利的对角线	短期动量
Long-range	弥漫的三角形	慢漂移、状态转换
Periodic	偏移的对角条纹	日 / 周周期
Anomaly	单列纵向亮带	“记住第 $k$ 步的尖峰”

PyTorch 实现：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
import torch.nn as nn

class MultiHeadAttention(nn.Module):
    def __init__(self, d_model, n_heads, dropout=0.1):
        super().__init__()
        assert d_model % n_heads == 0
        self.h = n_heads
        self.d_k = d_model // n_heads
        self.W_q = nn.Linear(d_model, d_model)
        self.W_k = nn.Linear(d_model, d_model)
        self.W_v = nn.Linear(d_model, d_model)
        self.W_o = nn.Linear(d_model, d_model)
        self.dropout = nn.Dropout(dropout)

    def forward(self, x, mask=None):
        B, n, _ = x.shape
        # 投影后 reshape 成 (B, h, n, d_k)
        q = self.W_q(x).view(B, n, self.h, self.d_k).transpose(1, 2)
        k = self.W_k(x).view(B, n, self.h, self.d_k).transpose(1, 2)
        v = self.W_v(x).view(B, n, self.h, self.d_k).transpose(1, 2)

        scores = q @ k.transpose(-2, -1) / math.sqrt(self.d_k)
        if mask is not None:
            scores = scores.masked_fill(mask == 0, float("-inf"))
        weights = self.dropout(F.softmax(scores, dim=-1))
        out = weights @ v                                # (B, h, n, d_k)
        out = out.transpose(1, 2).reshape(B, n, -1)      # (B, n, d_model)
        return self.W_o(out), weights

用几个头？ 当 $d_\text{model} = 64\!-\!128$ 时，先取 4 个头作为基线。训练完可视化每个头的权重图：若多个头长得几乎一样，就减少；若某个头在试图同时编码多个不同模式，就增加。

6. 位置编码：把"时间"放回去

自注意力是 置换不变 的 – 把输入打乱，输出也跟着同样打乱。对时间序列而言，这等于扔掉了数据集里最重要的变量。我们必须显式注入位置信息。

正弦位置编码

原版 Transformer 用一组几何分布频率的正余弦：

$$ PE_{(p, 2i)} = \sin\!\left(\frac{p}{10000^{2i/d}}\right), \qquad PE_{(p, 2i+1)} = \cos\!\left(\frac{p}{10000^{2i/d}}\right). $$

这个公式不是随便选的：

有界：每个分量都在 $[-1, 1]$ 内，与 $p$ 无关。
位移线性等变：$PE_{p+\Delta}$ 是 $PE_p$ 的固定线性函数，模型用一个线性投影就能学到"往前看 7 步"。
多尺度：低维分量变化慢（编码长程位置），高维分量变化快（编码细粒度位置）。

时间感知编码（不规则采样）

当采样不等间隔时（传感器、tick 数据），喂进去的应当是 真实的时间差，而不是索引。常见写法：

1
2
3
4
5
6
def time_features(timestamps, d_model):
    """timestamps: (B, n)，单位秒；返回 (B, n, d_model)。"""
    deltas = timestamps - timestamps[:, :1]              # 距窗口起点的秒数
    freqs = 1.0 / (10000 ** (torch.arange(0, d_model, 2) / d_model))
    args = deltas.unsqueeze(-1) * freqs                  # (B, n, d_model/2)
    return torch.cat([torch.sin(args), torch.cos(args)], dim=-1)

这套代码同时适用于 1Hz 的 IoT 数据、不规则的成交 tick 和带缺失的样本。

7. Attention + LSTM：实战中最稳的混合架构

纯 Transformer 在长序列上很强，但需要大量数据。窗口在 50 - 500 步 范围时，混合架构往往是最强基线：LSTM 廉价地提取局部时序特征，注意力再决定每个预测步要回看哪些编码状态。

LSTM 编码器 + Attention + LSTM 解码器：编码器输出 h1…h5，注意力对它们打分得到上下文向量 c_t，再喂给解码器生成预测。

图 5. 混合架构保留了 LSTM 对局部时序结构的强归纳偏置，同时把注意力当作一个内容寻址的"指针"，按需回看历史。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
class LSTMAttention(nn.Module):
    def __init__(self, n_features, hidden, horizon):
        super().__init__()
        self.encoder = nn.LSTM(n_features, hidden, batch_first=True)
        self.decoder = nn.LSTM(n_features + hidden, hidden, batch_first=True)
        # Luong 风格乘性注意力
        self.W_a = nn.Linear(hidden, hidden, bias=False)
        self.head = nn.Linear(hidden * 2, 1)
        self.horizon = horizon

    def forward(self, x, last_obs):
        H, (h, c) = self.encoder(x)                     # H: (B, n, hidden)
        outs = []
        y_prev = last_obs                                # (B, 1, n_features)
        for _ in range(self.horizon):
            s = h[-1]                                    # (B, hidden)
            scores = (self.W_a(s).unsqueeze(1) * H).sum(-1)         # (B, n)
            alpha = F.softmax(scores, dim=-1)
            ctx = (alpha.unsqueeze(-1) * H).sum(1)                  # (B, hidden)
            dec_in = torch.cat([y_prev, ctx.unsqueeze(1)], dim=-1)
            o, (h, c) = self.decoder(dec_in, (h, c))
            y = self.head(torch.cat([o.squeeze(1), ctx], dim=-1))
            outs.append(y)
            y_prev = y.unsqueeze(1).expand(-1, 1, x.size(-1))
        return torch.cat(outs, dim=1), alpha

经验上这个架构（以及它的变体 DA-RNN、双阶段注意力等）在 M-competition 风格的基准上常常拿到第一梯队，尤其是在短预测视野、数据量有限的情况下。

8. $O(n^2)$ 的"显存墙"与突破方案

注意力矩阵有 $n^2$ 个元素，每一个都要算、都要存。窗口长度 4096、float32 时，一张图就是 64 MB – 还要乘上头数、层数、batch。这堵墙是真实存在的。

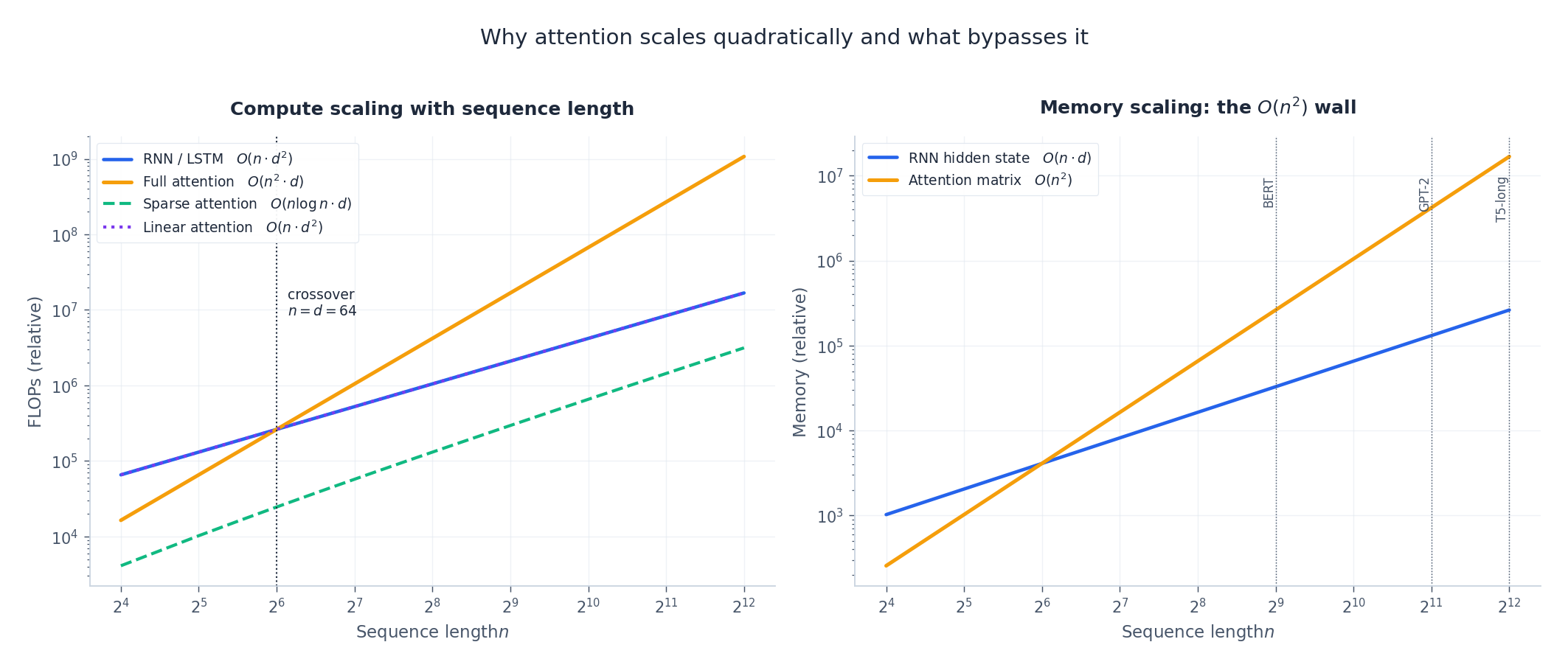

计算与显存复杂度：RNN 是 O(n)，全注意力是 O(n^2)；稀疏注意力 O(n log n)，线性注意力 O(n)。

图 6. RNN 在显存上更省，注意力在并行性上更强。计算量交叉点大致在 $n \approx d$，当 $n \gg d$ 时必须换次平方变体。

变体	时间	空间	思路
全注意力	$O(n^2 d)$	$O(n^2)$	暴力计算所有对
稀疏 / 跨步	$O(n \log n \cdot d)$	$O(n \log n)$	局部窗口 + 膨胀跳跃（Longformer、BigBird）
线性注意力	$O(n d^2)$	$O(n d)$	用核特征替换 softmax（Linformer、Performer）
Informer ProbSparse	$O(n \log n \cdot d)$	$O(n \log n)$	只保留 top-$\log n$ 个 query（第 8 部分会讲）

对绝大多数时序问题，$n$ 在几百量级，$d$ 在几十到几百，与 RNN 的交叉点站在我们这边。只有当标准实现 OOM 时，再考虑次平方变体。

9. 案例：股价预测的注意力解释

把整套流程落到一个具体案例上。合成股价含三种成分 – 慢趋势、30 日周期、第 60 天的财报事件，预测未来 10 天。对比 LSTM+Attention 和无注意力基线：

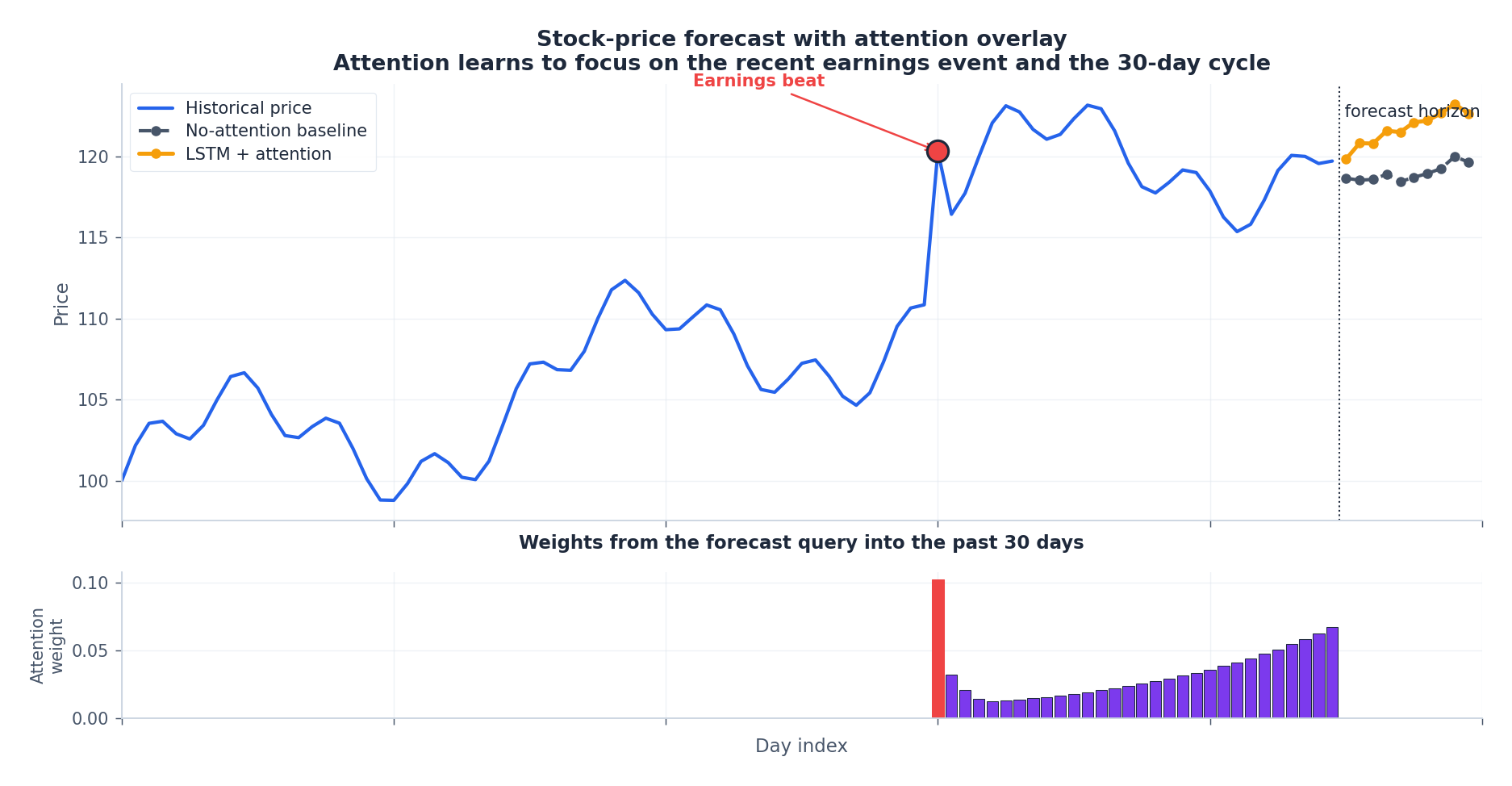

股价预测：LSTM+Attention（橙色）成功跟上财报后的新均值水平；无注意力基线（灰色虚线）低估了上行。下方柱状图是预测 query 对过去 30 天的注意力权重，财报当天用红色标出。

图 7. 注意力权重并非黑盒。我们能直接读出：模型在"重押"财报事件 + 最近一周的数据。

三个观察：

财报当天的权重显著偏大 – 注意力在没有"事件"先验的前提下，自己学会了识别事件型记忆。
30 日周期被保留 – 橙色预测沿着周期波动，而基线塌缩成线性外推。
可解释性近乎免费 – 同一张矩阵既驱动了预测、也解释了预测。LSTM 需要事后工具（积分梯度、SHAP）；注意力直接给出 softmax 行。

提醒一句：注意力权重 与重要性相关，但不等同于因果重要性。高风险部署需用扰动实验（把某个 key 步置零，看预测如何变）来验证，而不是把热图当作真理。

10. 时序注意力的实践 checklist

标准化输入。注意力是点积；不归一化的话，量级大的特征会主导分数。
加位置编码。等间隔采样用正弦，不等间隔用时间感知版本。
预测任务必须用因果掩码，训练和推理都不能少。
从 4 头、$d_\text{model} \in [64, 128]$ 起步。验证集要求时再加。
Pre-LN：在注意力之前做 LayerNorm；注意力权重和 FFN 块都加 dropout。
学习率比 RNN 低：$10^{-4}$ 到 $5 \cdot 10^{-4}$，前几百步加 warm-up。
早期就可视化每个头。塌缩到几乎相同就减头，或加多样性正则。
小心 $O(n^2)$ 墙。需要 $n > 1024$ 时直接换次平方变体或 Informer（第 8 部分）。

11. 常见坑

忘了除以 $\sqrt{d_k}$ – 训练几步就停滞。
掩码错位 – 微妙的数据泄露，训练指标虚高，部署时翻车。
注意力被填充 token 污染 – 忘了 padding mask，特殊 token 的信号会渗入每个位置。
把权重当作因果解释 – 它是证据，不是证明。
窗口太短 – 如果 10 步内就装得下所有有用历史，LSTM 大概率比 Transformer 跑得更快、效果不差。

12. 总结

注意力把 RNN 那条 顺序、有损的信息通道 替换成 直接、可寻址的查表机制。数学只是两次矩阵乘法 + 一次 softmax，但带来的影响是结构性的：

任意两个时间步之间的路径长度变成 $O(1)$；
训练完全并行，每个位置同时计算；
注意力矩阵自带可解释性；
多头注意力给出多尺度时序模式的天然抽象。

代价是 $O(n^2)$ 显存，以及必须显式注入位置。对绝大多数时序问题而言，这笔账划得很 – 接下来的第 5、6、8 部分会展示 Transformer、TCN 和 Informer 如何把这套思想推得更远。

记忆口诀 – Q 提问，K 应答，V 装货；除根号、softmax、得权重；多头并行、各看一面。

参考资料

Vaswani et al., Attention Is All You Need, NeurIPS 2017.
Bahdanau, Cho, Bengio, Neural Machine Translation by Jointly Learning to Align and Translate, ICLR 2015.
Luong, Pham, Manning, Effective Approaches to Attention-based Neural Machine Translation, EMNLP 2015.
Qin et al., A Dual-Stage Attention-Based Recurrent Neural Network for Time Series Prediction, IJCAI 2017.
Kitaev, Kaiser, Levskaya, Reformer: The Efficient Transformer, ICLR 2020.
Beltagy, Peters, Cohan, Longformer: The Long-Document Transformer, 2020.
Zhou et al., Informer: Beyond Efficient Transformer for Long Sequence Time-Series Forecasting, AAAI 2021. – 第 8 部分会详细讲。
