时间序列模型（五）：时间序列的 Transformer 架构

2017 年那篇 Attention Is All You Need 把上一章的注意力机制推到了极致：根本不要 RNN 了。Transformer 完全用注意力堆叠出一个序列模型，没有一处递归、没有一个隐藏状态在时间上传播。最初它是为机器翻译设计的，但很快被搬到了所有序列任务上——包括时间序列预测。

直接把 NLP 里的 Transformer 套用到时序数据，会立刻撞上两个新问题。第一个是位置信息：注意力是"集合操作"——把同样的序列重排顺序，注意力的输出完全一样。但对时间序列而言，先后顺序就是一切，温度先升后降和先降后升是完全不同的信号。NLP 里用正弦位置编码解决，时序里要不要用同样的方案？还是用可学习编码？还是干脆把"星期几"“第几小时"这类时间特征直接拼上去？

第二个是复杂度。注意力的 O(n²) 在 NLP 里影响有限——一句话顶多几百个 token——但在时序里，一个月的小时数据就 720 步，三个月 2160 步，O(n²) 直接吃光显存。围绕这一点，研究界发展出了四条路线：稀疏注意力（只让一部分 token 对齐）、线性注意力（用核方法降复杂度）、分块（patching，把多个时间步合并成一个 token）、以及只用解码器（decoder-only，类似 GPT）。这一章我会把每条路线和它的代表模型——Autoformer、FEDformer、Informer、PatchTST——一次讲清楚，并配一份可以直接跑的 PyTorch 参考实现。

本文要点#

完整解析专为时间序列设计的 encoder-decoder Transformer 架构
为什么必须注入位置信息，以及正弦编码、可学习编码与时间感知编码的区别
多头注意力在时间序列上实际学到的内容
朴素 attention 的瓶颈（O(n²)）及四大改进方向：稀疏、线性、分块（patching）、仅解码器
提供一份清晰的 PyTorch 参考实现，并指导何时选用 Autoformer / FEDformer / Informer / PatchTST

前置知识#

自注意力与多头注意力（第 4 篇）
编码器-解码器架构与 teacher forcing
PyTorch 基础（nn.Module、训练循环）

为什么时间序列要用 Transformer#

LSTM 和 GRU 按时间步顺序处理序列，由此带来三个根本限制：

路径长度为 O(L)：从第 $$t-L$$ 步传递到第 $$t$$ 步的信息必须经过 $$L$$ 次递归，这正是梯度消失的根源。
训练无法并行：第 $$t+1$$ 步必须等第 $$t$$ 步完成后才能开始，导致 GPU 大量时间处于闲置状态。
隐状态是信息瓶颈：模型必须将所有可能用到的历史信息压缩进一个固定维度的向量中。

自注意力机制一次性打破这三重限制：每个位置通过一次矩阵乘法即可访问所有其他位置，任意两步间的路径长度缩短至 $$O(1)$$ ，整个序列得以并行处理。代价是内存开销——存储 $n \times n$ 的注意力权重需要 $$O(n^2)$$ 空间，我们将在第 5 节和第 7 节详细讨论这一问题。

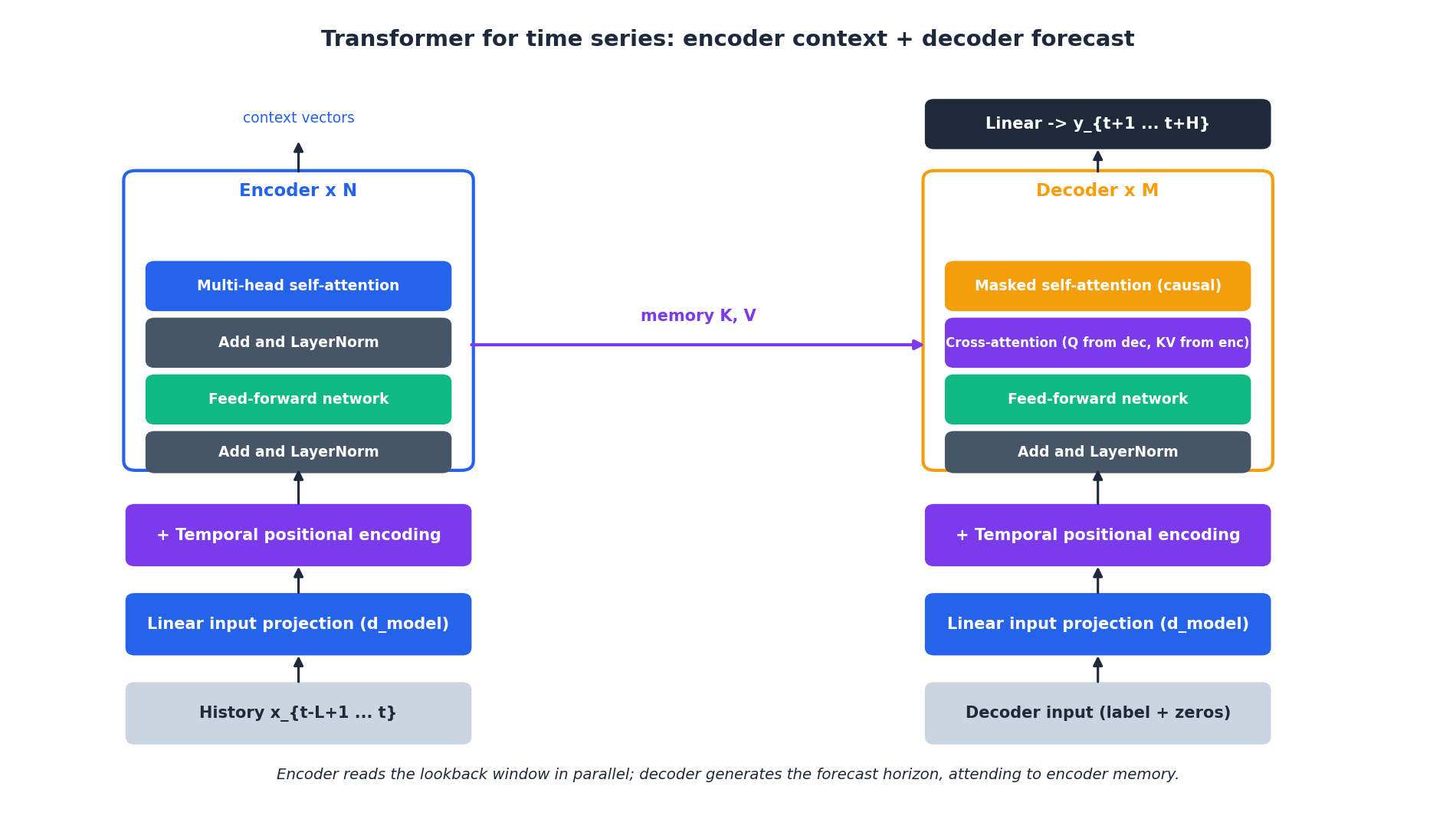

时间序列适配版的编码器-解码器 Transformer。编码器并行读取 lookback 窗口，解码器生成预测窗口，并通过 cross-attention 关注编码器的 memory。

图 1. 适配时间序列的编码器-解码器 Transformer。编码器并行读取 lookback 窗口；解码器生成预测范围，并通过 cross-attention 访问编码器的记忆。

架构逐块拆解#

时间序列 Transformer 基于 2017 年原始架构，仅在三个关键组件上做了针对性调整：

组件	原始 NLP	时间序列
输入嵌入	Token embedding 查表	对连续特征进行线性投影
位置信息	基于 token 索引的正弦编码	时间感知编码（日历特征、不规则采样间隔）
输出头	对词汇表做 softmax	使用线性层输出实值预测向量

\begin{aligned} h_1 &= \text{LayerNorm}(x + \text{MHSA}(x)) \\ h_2 &= \text{LayerNorm}(h_1 + \text{FFN}(h_1)) \end{aligned}

\text{Attention}(Q, K, V) = \text{softmax}\!\left(\frac{Q K^\top}{\sqrt{d_k}}\right) V.

编码器#

编码器读取 lookback 窗口 $x_{t-L+1:t}$ ，输出上下文矩阵 $M \in \mathbb{R}^{L \times d_{\text{model}}}$ 。此处不使用掩码，即每个位置可关注窗口内所有其他位置。

解码器#

解码器输入由标签窗口（历史数据最后 $L_{\text{label}}$ 步）与 $$H$$ 个零占位符拼接而成，输出预测值 $\hat{y}_{t+1:t+H}$ 。每个 block 包含两类注意力子层：

带因果掩码的自注意力：确保第 $$t+k$$ 步只能看到 $$t+k-1$$ 及之前的位置。
交叉注意力：Query 来自解码器，Key/Value 来自编码器记忆 $$M$$ 。这是解码器获取编码器信息的唯一通道。

标签窗口：一个小而有效的技巧#

标准 encoder-decoder 模型常在历史与预测的交界处表现不佳。Informer 和 Autoformer 的解决方案是：向解码器输入 $L_{\text{label}}$ 步已知历史加 $$H$$ 个零占位符，使其始终从确定状态出发，逐步推进至未知区域。

时间序列的位置编码#

\text{PE}_{(p, 2i)} = \sin\!\left(\frac{p}{10000^{2i/d}}\right), \quad \text{PE}_{(p, 2i+1)} = \cos\!\left(\frac{p}{10000^{2i/d}}\right).

每个位置 $$p$$ 获得一个由几何级数频率构成的唯一签名：低维分量高频振荡（编码短程位置），高维分量低频振荡（编码长程位置）。

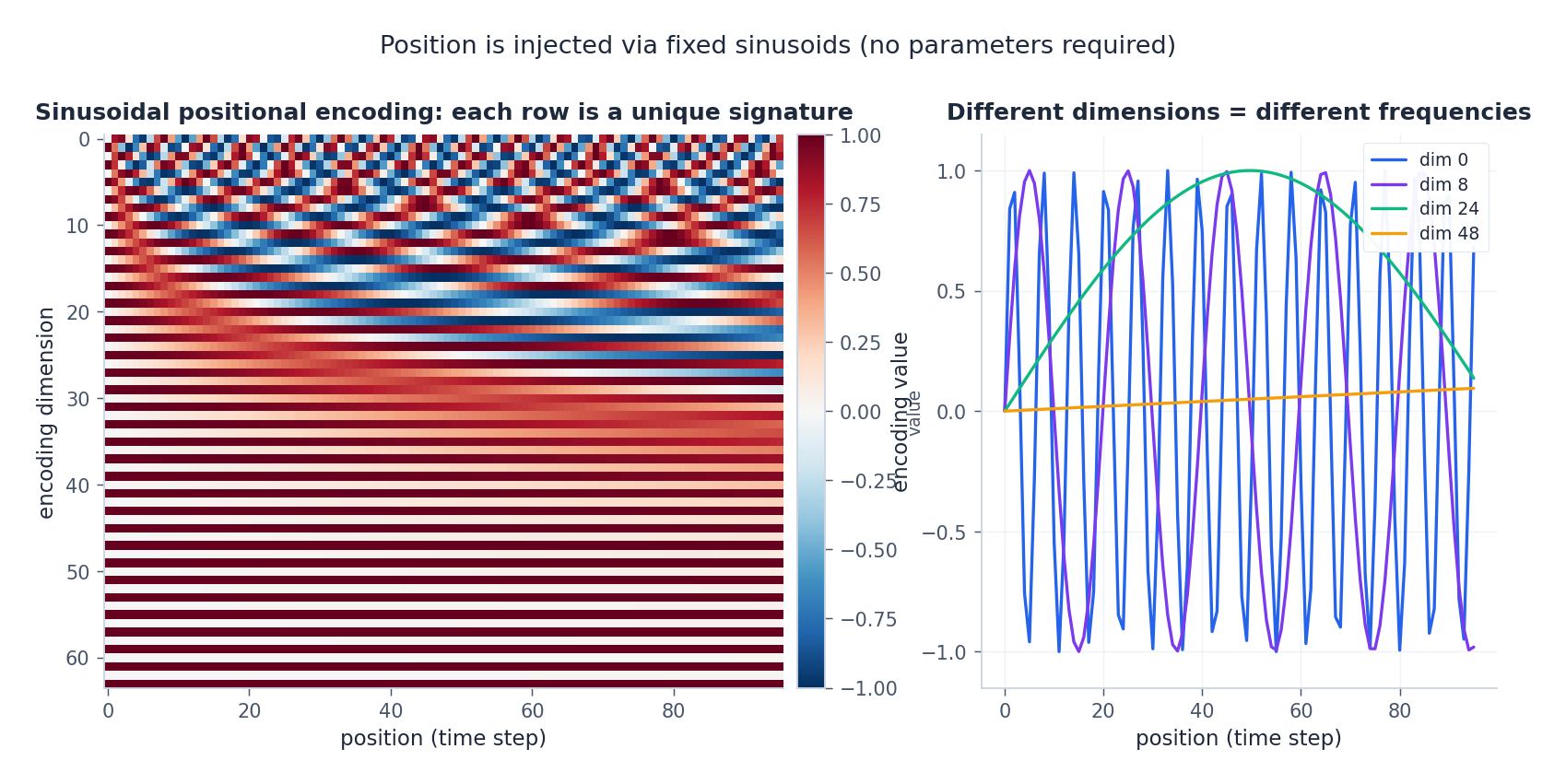

正弦位置编码。左：完整编码矩阵，每一行都是唯一标识。右：四个代表性维度，频率各不相同。

图 2. 正弦位置编码。左：完整编码矩阵，每行对应一个唯一签名。右：四个代表性维度，振荡频率各异。

但时间序列通常需要比“步索引”更丰富的位置信息：

日历特征：如小时、星期、月份、节假日标志。每项独立嵌入后加到输入上。
非均匀采样：用实际时间戳 $\tau_p$ 替代位置索引 $$p$$ 并归一化，Time2Vec 和 Continuous-Time Transformer 即采用此策略。
相对位置：在注意力得分中直接编码 $\tau_q - \tau_k$ （T5 / TUPE 风格），更适合超长上下文。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
import torch
import torch.nn as nn
import math

class TemporalPositionalEncoding(nn.Module):
    """正弦 PE + 可选的日历特征 embedding。"""

    def __init__(self, d_model: int, max_len: int = 5000,
                 calendar_sizes=(24, 7, 31, 12)):
        super().__init__()
        # ---- 正弦部分 ------------------------------------------------------
        pe = torch.zeros(max_len, d_model)
        pos = torch.arange(max_len).unsqueeze(1).float()
        div = torch.exp(torch.arange(0, d_model, 2).float()
                        * (-math.log(10000.0) / d_model))
        pe[:, 0::2] = torch.sin(pos * div)
        pe[:, 1::2] = torch.cos(pos * div)
        self.register_buffer("pe", pe.unsqueeze(0))  # (1, L, d)

        # ---- 日历 embedding（小时 / 星期 / 日 / 月）-----------------------
        self.cal_embeds = nn.ModuleList(
            nn.Embedding(n, d_model) for n in calendar_sizes
        )

    def forward(self, x: torch.Tensor, cal: torch.Tensor | None = None):
        # x: (B, L, d). cal: (B, L, 4) 整型日历特征。
        out = x + self.pe[:, : x.size(1)]
        if cal is not None:
            for i, emb in enumerate(self.cal_embeds):
                out = out + emb(cal[..., i])
        return out

多头注意力学到了什么#

单个注意力头只能建模一种关系。多头机制将模型拆分为 $$h$$ 路并行计算，每路在 $d_k = d_{\text{model}} / h$ 维投影上独立运行，最终拼接结果。在时间序列任务中，不同头往往各司其职：

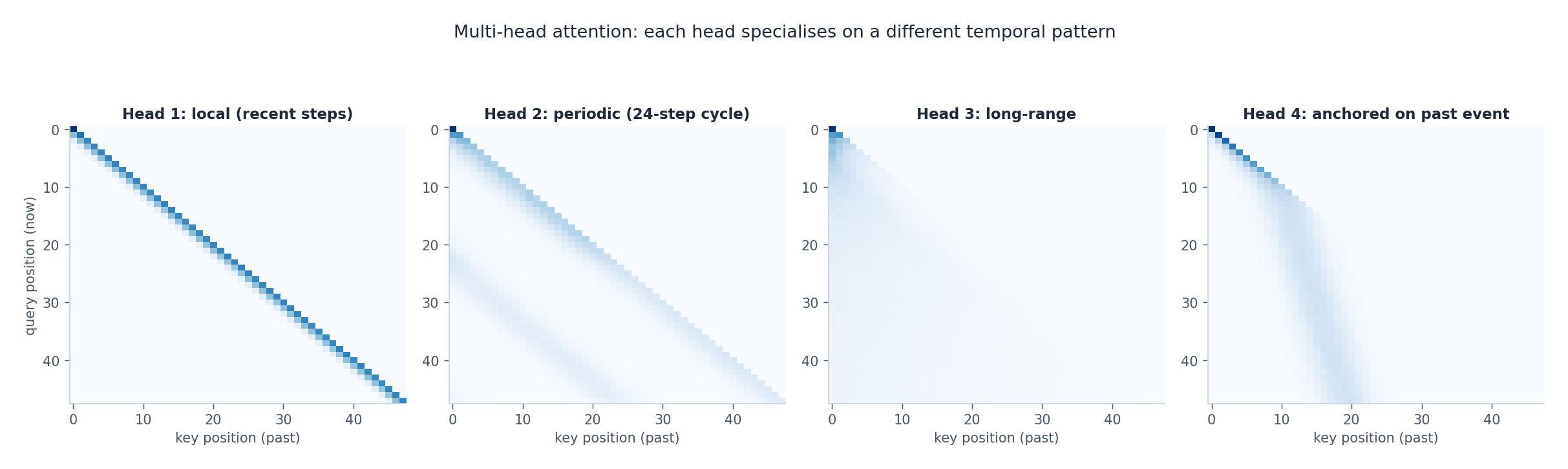

训练好的 Transformer 在 48 步窗口上的四个头，每个学到不同的时间模式。注意因果 mask：对角线之上没有任何权重。

图 3. 在 48 步窗口上训练好的 Transformer 的四个注意力头，各自聚焦不同时间模式。注意因果掩码：对角线上方无任何权重。

注意力头模式	模型行为
局部（对角线）	近似自回归滑动平均
周期条纹	锁定已知周期（如 24 小时或每周）
长程弥散	提取缓慢趋势信息
锚定带	关注特定历史事件（如尖峰或状态切换）

这也构成了 Transformer 的可解释性基础：对最后一层各头注意力取平均，即可看出预测实际依赖哪些历史时刻。

O(n²) 瓶颈#

M_{\text{attn}} = h \cdot n^2 \cdot 2 \;\text{bytes}.

当 $$n=512$$ 时仅占 4 MB，尚可接受； $$n=4096$$ 时达 256 MB，已显吃力； $$n=16384$$ 时单层注意力矩阵就超过 4 GB。计算复杂度同样为 $O(n^2 d_{\text{model}})$ FLOPs。

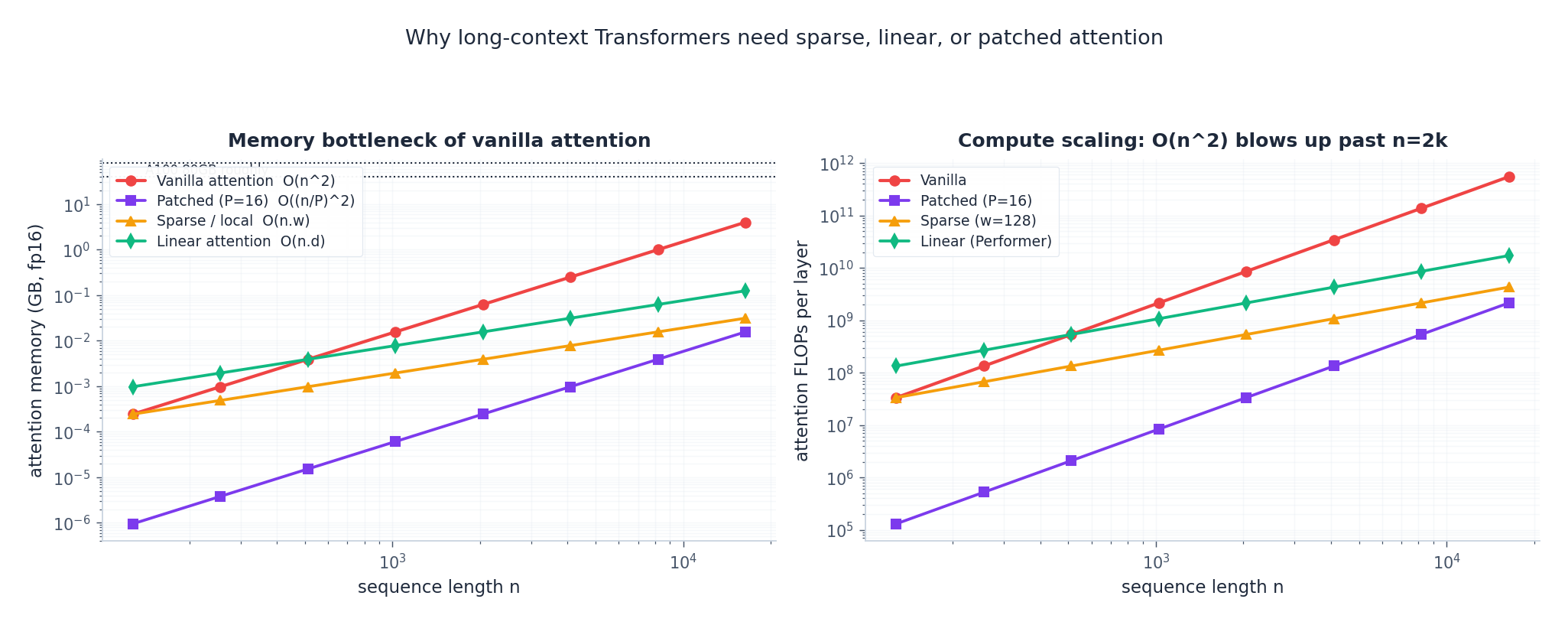

注意力的显存与 FLOPs 随序列长度的变化。朴素 O(n²) 在几千步后就跑不动了；稀疏、线性、Patching 三类方案能把开销压回可控范围。

图 5. 注意力内存与 FLOPs 随序列长度的变化。朴素 O(n²) 在数千步后变得不可行；稀疏、线性、分块等替代方案能有效控制成本。

目前有四类主流改进方案，按对模型改动程度递增排序：

稀疏注意力（Longformer、BigBird、Informer 的 ProbSparse）：仅计算 $$(q, k)$$ 对的稀疏子集，复杂度降至 $O(n \cdot w)$ ，其中 $$w$$ 为窗口大小或选中 key 数。
线性注意力（Performer、Linformer、Nystromformer）：用可分解核函数替代 softmax，使复杂度变为 $O(n \cdot d^2)$ 。
分块（Patching）（PatchTST、Autoformer 式序列分解）：直接缩短序列长度，将连续时间步聚合成 patch。第 7 节将详述。
仅解码器 + KV 缓存（见第 6 节）：训练仍为 $$O(n^2)$$ ，但推理可增量进行。

实践中，若 lookback 窗口小于 2k、预测步长仅数百，朴素注意力完全够用。超出此范围，分块是最具性价比的改进——通常既能显著降低计算开销，又能提升精度。

Decoder-only 自回归预测#

GPT 风格的仅解码器架构已在 NLP 领域胜出，同样适用于时间序列预测：舍弃编码器，仅用带因果掩码的解码器堆栈，逐步生成预测结果。

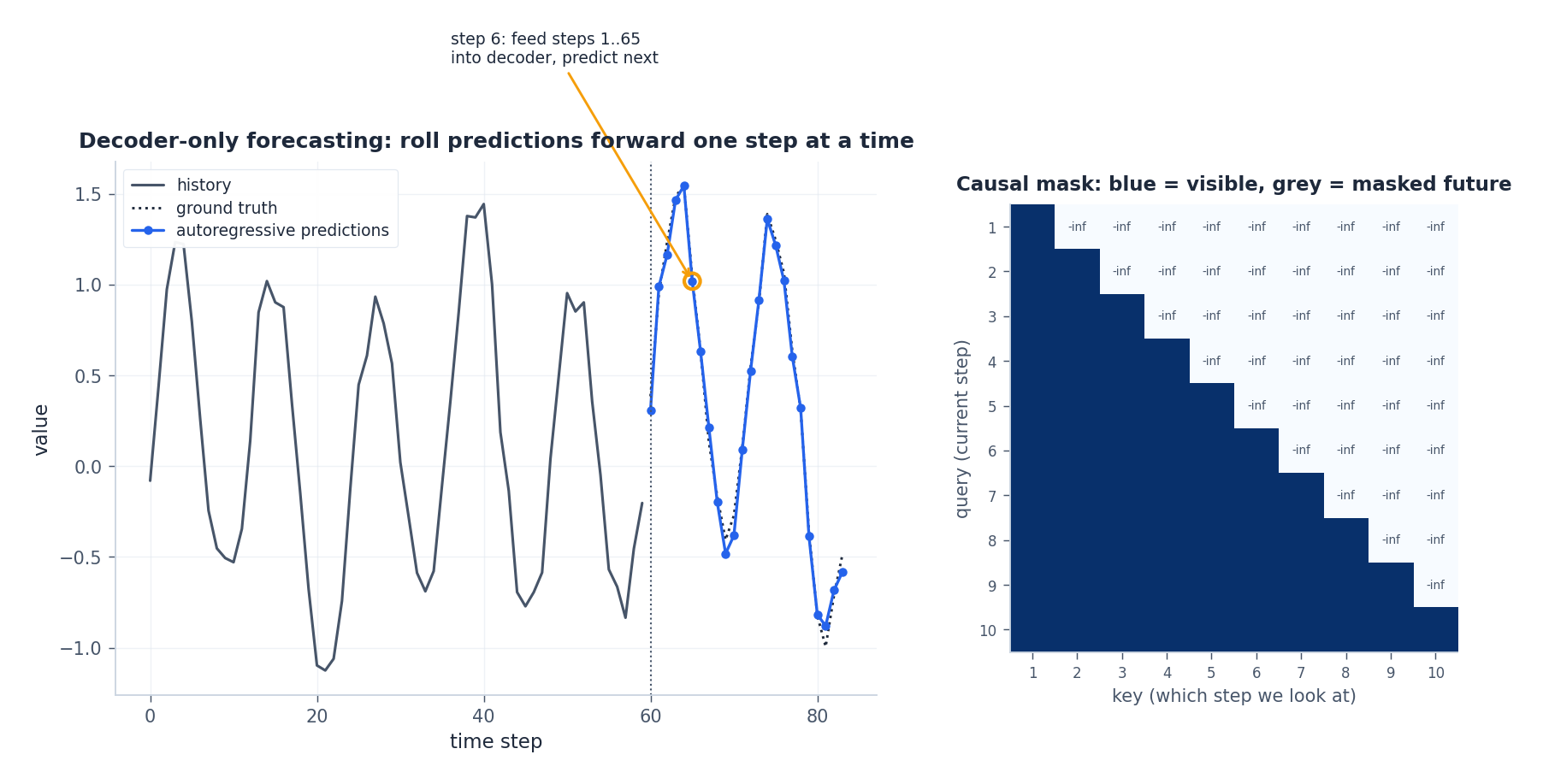

图 6. 仅解码器自回归预测与因果掩码。每一步将模型已生成的所有内容作为输入，预测下一时刻值。右侧掩码显示各位置可见范围。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
@torch.no_grad()
def autoregressive_forecast(model, history: torch.Tensor, horizon: int):
    """history: (B, L, d)，返回 (B, horizon, d)。"""
    seq = history
    out = []
    for _ in range(horizon):
        pred = model(seq)[:, -1:, :]   # 最后一个位置是下一步的预测值
        out.append(pred)
        seq = torch.cat([seq, pred], dim=1)
    return torch.cat(out, dim=1)

与 encoder-decoder 的权衡对比：

特性	Encoder-decoder	Decoder-only
训练成本	需训练两个堆栈	仅一个堆栈
推理延迟	一次前向计算输出全部 $$H$$ 步	需 $$H$$ 次前向（启用 KV 缓存后成本大降）
暴露偏差	可通过 teacher forcing 缓解	若不采用 scheduled sampling 则存在
预训练迁移	不够自然	天然契合——TimesFM、Lag-Llama、Chronos 等基础时序模型均采用此架构

若需构建一个可泛化至多任务的基础模型，decoder-only 已成主流选择。

分块（Patching）：最有效的提速手段#

PatchTST（Nie et al., ICLR 2023）提出一个颠覆性观点：时间步并非合适的 token。一段 512 步的小时级序列，token 数远超典型 NLP 句子，但每个“token”信息量极低。若将其按 $$P$$ 步一组聚合成 patch，则 token 数降至 $\lceil L / P \rceil$ ，每个新 token 都能概括一段短时波形。

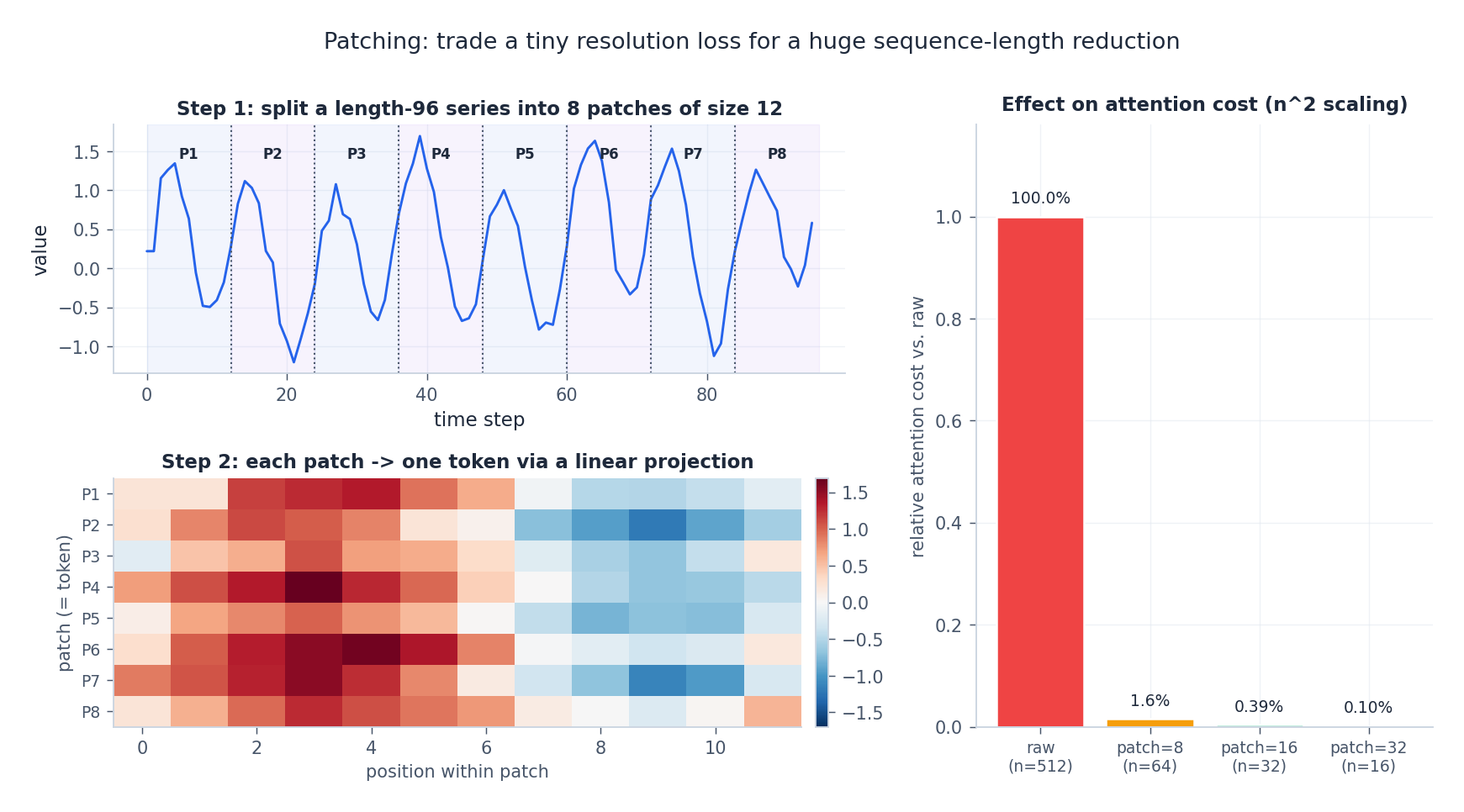

Patching 策略。上：将长度 96 的序列分成 8 个大小为 12 的 patch。下：每个 patch 通过线性投影变成一个 token。右：随着 patch size 增大，attention 开销快速下降（O(n²) 的优势）。

图 7. 分块策略。上：将长度 96 的序列划分为 8 个大小为 12 的 patch。下：每个 patch 通过线性投影变为一个 token。右：随 patch size 增大，注意力开销（O(n²)）迅速下降。

分块之所以高效，原因有四：

注意力开销降低 $$P^2$$ 倍：例如 $$P=16$$ 、 $$L=512$$ 时，每头注意力条目从 26 万骤减至约 1 千。
每个 token 更具语义：12 小时组成的 patch 可代表半天的有效模式，单个小时则缺乏意义。
天然引入局部性偏置：patch 内部局部模式由线性投影捕获，注意力只需建模跨 patch 的长程依赖。
通道独立性：PatchTST 将每个变量视为独立序列、共享权重，避免训练初期出现虚假的跨通道注意力。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
class PatchEmbedding(nn.Module):
    def __init__(self, patch_size: int, d_model: int, in_channels: int = 1):
        super().__init__()
        self.patch_size = patch_size
        self.proj = nn.Linear(patch_size * in_channels, d_model)

    def forward(self, x):                # x: (B, L, C)
        B, L, C = x.shape
        P = self.patch_size
        L_trim = (L // P) * P
        x = x[:, :L_trim, :].reshape(B, L_trim // P, P * C)
        return self.proj(x)              # (B, L/P, d_model)

参考实现#

使用 nn.Transformer 整合上述组件：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
class TimeSeriesTransformer(nn.Module):
    def __init__(self, n_features, d_model=128, n_heads=8,
                 n_enc=3, n_dec=2, d_ff=512, dropout=0.1,
                 lookback=512, horizon=96, patch=16):
        super().__init__()
        self.patch_embed = PatchEmbedding(patch, d_model, n_features)
        n_tokens = lookback // patch
        self.pos = TemporalPositionalEncoding(d_model, max_len=n_tokens + horizon)

        enc_layer = nn.TransformerEncoderLayer(
            d_model, n_heads, d_ff, dropout, batch_first=True,
            norm_first=True, activation="gelu",
        )
        dec_layer = nn.TransformerDecoderLayer(
            d_model, n_heads, d_ff, dropout, batch_first=True,
            norm_first=True, activation="gelu",
        )
        self.encoder = nn.TransformerEncoder(enc_layer, n_enc)
        self.decoder = nn.TransformerDecoder(dec_layer, n_dec)
        self.head = nn.Linear(d_model, n_features)
        self.horizon = horizon

    def forward(self, src, tgt):
        # src: (B, L, C). tgt: (B, H, C) —— 训练时使用 teacher forcing。
        memory = self.encoder(self.pos(self.patch_embed(src)))
        tgt_emb = self.pos(self.patch_embed(tgt))
        L_tgt = tgt_emb.size(1)
        causal = nn.Transformer.generate_square_subsequent_mask(L_tgt).to(src.device)
        out = self.decoder(tgt_emb, memory, tgt_mask=causal)
        return self.head(out)            # (B, L_tgt, C)

几点工程实践建议：

norm_first=True（pre-LN）在深层网络中更稳定；原始 post-LN 通常需 warm-up 才能收敛。
FFN 中使用 GELU 而非 ReLU——自 BERT 起已成为标配，实测效果更优。
务必对每个序列单独做 z-score 归一化，并在输出端反归一化。忽略此步是 Transformer 在时序任务上“无法训练”的最常见原因。

模型变体与选择指南#

变体	核心思想	最佳适用场景	年份
Vanilla	编码器-解码器 + 正弦 PE	lookback < 1k，需基线模型	2017
Informer	ProbSparse 注意力 + 标签窗口	超长 lookback（5k–10k）	2021
Autoformer	序列分解 + 自相关替代自注意力	周期性强且规律清晰的数据	2021
FEDformer	频域注意力	周期性数据，长预测范围	2022
PatchTST	分块 + 通道独立	多变量预测任务	2023
iTransformer	将每个变量视为 token，跨变量做 attention	多个高度相关通道	2024

若在 2024–2025 年启动新项目，我们推荐优先尝试 PatchTST 或 iTransformer——二者在 ETT / Electricity / Traffic 等标准 benchmark 上普遍优于早期模型，且实现更简洁、训练更快。

性能与工程实践#

预测质量#

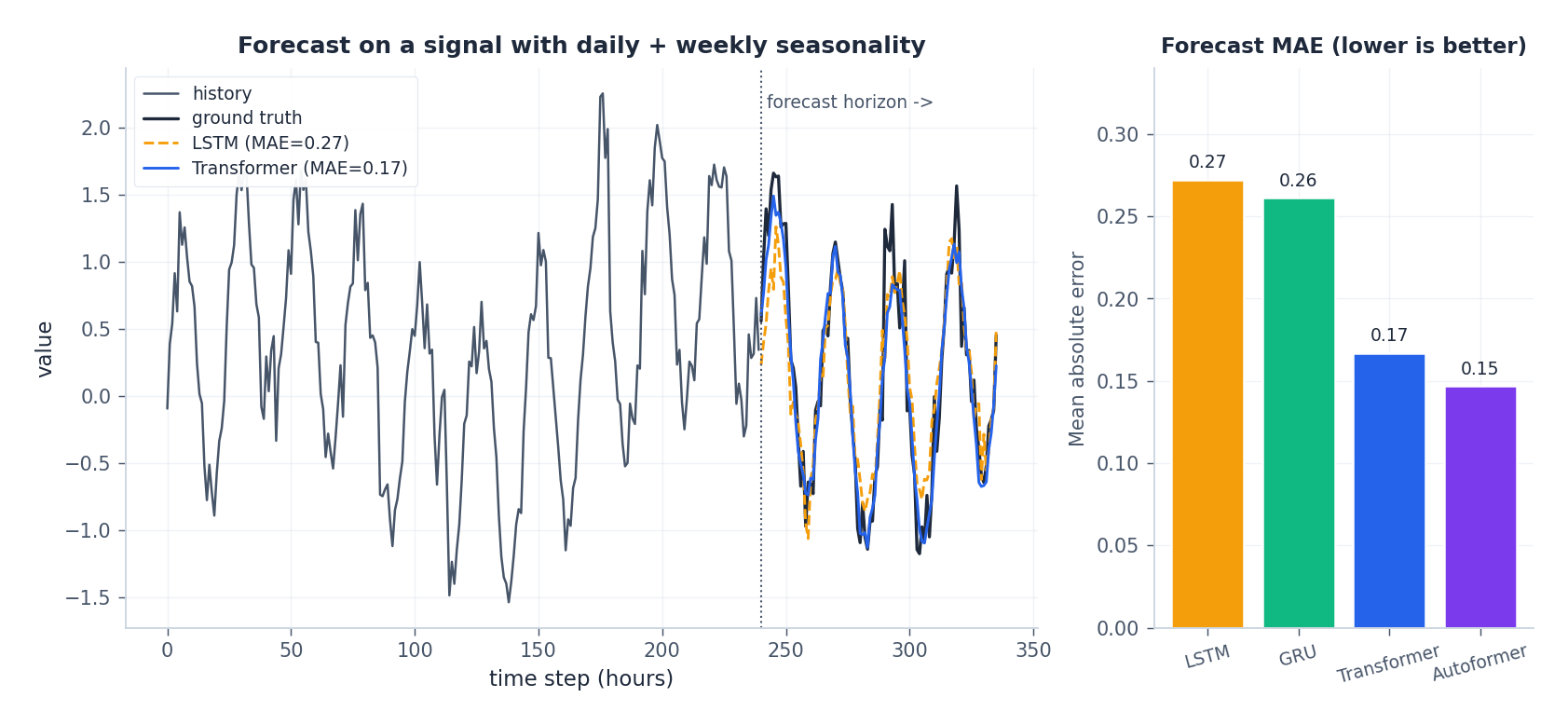

我们在含日周期、周周期及随机尖峰的合成信号上预测 96 步。Transformer 清晰捕捉到双重周期性；LSTM 能跟踪主导的日周期，但在周周期上明显漂移。

图 4. 日+周双周期信号上的预测效果。Transformer 同时锁定两个周期；LSTM 仅捕获日周期，周周期发生漂移。右：各架构 MAE 对比。

训练配方（那些决定成败的细节）#

优化器：AdamW， $\beta = (0.9, 0.95)$ （GPT-3 设置；默认 0.999 对时序任务过慢）。
学习率调度：前 5%–10% 步数线性 warm-up，随后余弦退火至零。无 warm-up 时，深层 Transformer 易发散。
初始学习率： $d_{\text{model}}=128$ 时设为 $1\text{e-}4$ ，模型更大则适当调低。
梯度裁剪： $\|g\| \le 1.0$ ，不可或缺。
批大小：尽可能大——大 batch 能显著提升 Transformer 训练稳定性。
混合精度（torch.cuda.amp 或 bfloat16）：提速 2–3 倍，精度几乎无损。
训练轮数：时序预测通常需 100–300 轮；语言模型的 3–10 轮经验不适用。

生产部署：服务成本与 RevIN 技巧#

启用 torch.compile（PyTorch 2.x）：免费获得 1.5–2 倍延迟降低。
decoder-only 部署时，缓存 K 和 V：使每步新增预测的复杂度从 $$O(n^2)$$ 降至 $$O(n)$$ 。
可逆实例归一化（RevIN, ICLR 2022）：推理时对每个输入序列归一化，输出时反归一化。一行代码即可解决“训练与线上数据分布漂移”问题。

常见陷阱与对策#

现象	可能原因	解决方案
Loss 停滞在数据方差附近	未对输入归一化	按序列 z-score 归一化，输出端反归一化
训练几百步后 Loss 发散	无 warm-up；post-LN 配高学习率	添加线性 warm-up，启用 `norm_first=True`
验证集输出退化为常数	解码器掩码错误导致未来信息泄露	确保 `tgt_mask` 为严格上三角矩阵
lookback > 1024 时内存溢出	使用朴素注意力	优先尝试分块，必要时改用稀疏或线性方法
预测仅跟随最近值，忽略长期趋势	位置信息缺失，或 PE 被特征尺度压制	将 PE 缩放至特征量级，添加日历特征
“Transformer 效果不如 LSTM”	数据集 < 1 万样本，模型正则化不足	缩小模型，设置 dropout 0.2–0.3，启用 weight decay

总结#

Transformer 并非魔法——它只是让每个时间步都能并行地、直接地访问其他所有时间步的最简架构。在时间序列任务中，三点至关重要：

位置即输入：若位置信息不足，Transformer 无法区分周一与周五。应结合正弦 PE 与日历特征（或对不规则数据使用相对位置）。
朴素注意力为 O(n²)：仅当序列超数千步时才成问题。分块（Patching）是最经济的解决方案，且常能同步提升精度。
按数据特性选模型：多元预测首选 PatchTST 或 iTransformer；强周期性数据适用 FEDformer / Autoformer；基础模型迁移任务则倾向 decoder-only 架构。

\text{Attention}(Q, K, V) = \text{softmax}\!\left(\frac{Q K^\top}{\sqrt{d_k}}\right) V.

本文所有内容，本质上都是在此公式之上的工程实践。

下一步#

Transformer 把注意力机制推到了极致——完全抛弃递归，纯堆叠 attention 和前馈层。它在 NLP 里横扫一切之后，时序圈花了几年时间把它"本地化”：位置编码方案、O(n²) 复杂度优化、各种针对季节性/趋势的归纳偏置（inductive bias），围绕这些方向涌现出 Autoformer、FEDformer、PatchTST 等一系列变体。

但有一个特别尖锐的问题，这些通用变体都没有彻底解决：长序列预测。当你需要从过去 720 步预测未来 168 步——这在能源、气象、IoT 里非常常见——朴素 Transformer 的 O(n²) 不仅训练慢，部署成本也高得离谱。下一篇 Informer 是 AAAI 2021 最佳论文，它用三个独立的设计联合解决这个问题：ProbSparse 注意力（O(n²) → O(n log n)）、编码器蒸馏（每层把序列减半）、生成式解码器（一次前向预测整个 horizon，不再自回归）。组合下来，长 horizon 任务上比朴素 Transformer 快 6-10 倍、精度还更好。

不过在跳到 Informer 之前，下一章还有两个值得掌握的中间架构：TCN 用因果空洞卷积换并行训练，以及 N-BEATS 用纯 MLP 做可解释分解。这两个模型证明了一件事：在时序领域，“非 attention 的深度架构"在某些场景下反而更好用、更便宜、更可解释。
